Электропроводка в частном доме с нуля

Проведение проводки в доме своими руками: с чего начать

Прежде чем браться за инструмент, важно понять: электропроводка — это не только про провода. Это тщательно продуманная система, зависящая от потребностей семьи, площади дома, типа отделки и даже привычек жильцов. Представьте, что каждая розетка — это точка на большой карте, где должна царить логика. Неудачное расположение способно испортить удобство.

Основные этапы прокладки проводки в частном доме

Правила подключения дома к электросети

Подключение к центральной сети — это не просто протянуть кабель с улицы. Сначала оформляется разрешение, согласовывается мощность, подписывается договор с поставщиком. На участке устраивается защитное заземление, монтируется электрощит на фасаде или в техническом помещении. Монтаж производится только с соблюдением ПУЭ, чтобы избежать перегрузок и коротких замыканий.

Первым шагом является обращение в местную энергоснабжающую организацию (облэнерго, РЭС и т.п.) для получения технических условий на подключение. В них указывается:

• допустимая мощность (например, 5 или 10 кВт),

• точка присоединения (где именно можно подключиться к сети),

• способ прокладки кабеля до точки подключения,

• тип сети (однофазная или трёхфазная),

• требования к заземлению и щиту.

Без ТУ проведение работ считается незаконным.

На основе ТУ составляется электропроект — подробная схема системы электропитания дома. В нём определяют:

• линии освещения, розеток, мощных потребителей,

• мощность по зонам,

• размещение щитов, автоматов, УЗО,

• расчёт кабельных сечений.

Проект могут составить как частные сертифицированные специалисты, так и проектные организации.

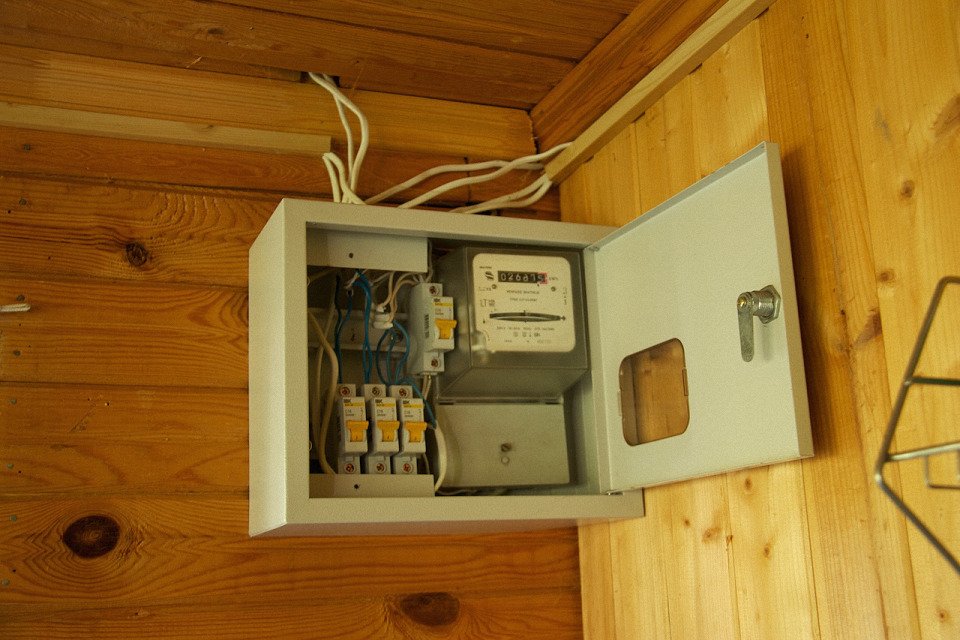

Необходим щит с установленным счётчиком. По условиям энергокомпании он может:

• размещаться на фасаде здания (для внешнего доступа к обслуживанию),

• быть внутри дома (если это допустимо ТУ).

Счётчик пломбируется представителем компании после проверки монтажа.

Система заземления — обязательна. В частных домах, как правило, устраивается заземляющий контур: 2–3 металлических стержня в землю, соединённых полосой. Он подключается к PE-шине в электрощите. Заземление защищает от утечки тока, коротких замыканий и удара током.

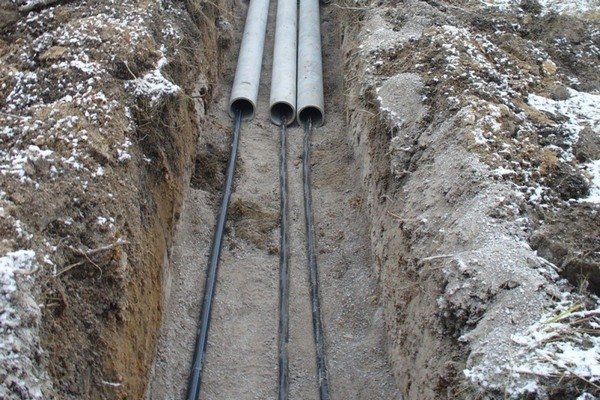

Кабель, идущий от точки подключения до щита, должен быть:

• медным или алюминиевым нужного сечения (не менее 6 мм² для однофазной сети),

• проложен в защитной оболочке (гофра, ПНД труба),

• защищён от механических повреждений, влаги и ультрафиолета (если снаружи),

• аккуратно введён в здание через герметичный ввод.

Перед подачей напряжения необходимо установить защитное оборудование:

• автоматические выключатели — от перегрузок и КЗ,

• УЗО или диффавтоматы — защита от утечек тока, особенно во влажных помещениях,

• правильно промаркированные кабели и шины.

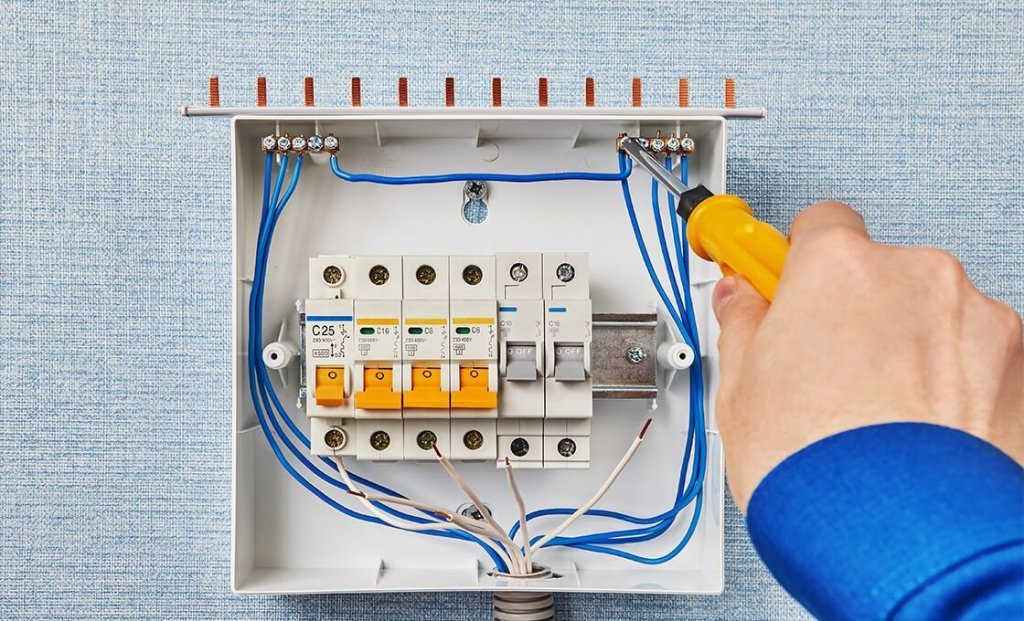

Электрощит собирается по схеме проекта и проверяется на работоспособность.

После завершения монтажа вызывается представитель энергослужбы или аккредитованная лаборатория. Проводятся:

• измерения сопротивления заземления,

• проверка работоспособности УЗО и автоматов,

• визуальный и инструментальный осмотр подключения.

По результатам выдается акт технического осмотра, и дом получает допуск к подаче напряжения.

После проверки счётчик пломбируется. Далее:

• заключается договор энергоснабжения,

• дом получает лицевой счёт потребителя,

• с этого момента вы официально подключены к сети.

• Самовольное подключение — незаконно и опасно.

• Все работы должны выполнять квалифицированные специалисты.

• Необходимо строгое соблюдение ПУЭ и требований ТУ.

• Экономия на кабеле и автоматике — прямой риск пожара или поражения током.

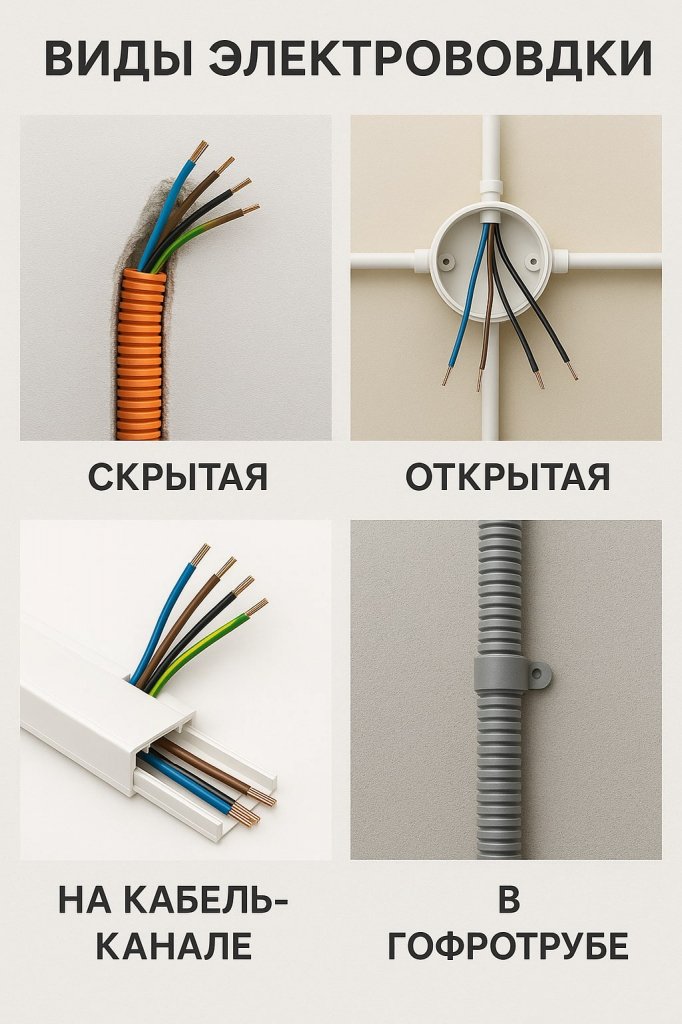

Виды электропроводки

В домах используют несколько типов проводки. Открытая — когда кабели идут по стенам в коробах или трубах. Скрытая — когда провода спрятаны в штробах или бетоне. Бывает также комбинированная: розетки утапливают в стену, а освещение ведут по поверхности. Проводка может быть однофазной или трёхфазной. В современных домах чаще применяют медные провода, хотя в старых постройках ещё можно встретить алюминиевые, со своими минусами. Слово "проводка" охватывает не только сам кабель, но й способ его укладки, тип используемого материала, конструкцию жилы и тип изоляции. Каждый из этих параметров влияет на безопасность, срок службы и ремонтопригодность системы. Вот основные современные виды проводки, используемые в частных домах, кроме алюминиевой.

Самый надёжный и распространённый тип. Медные кабели выдерживают большую нагрузку при меньшем сечении по сравнению с алюминием, менее подвержены окислению и обладают лучшей гибкостью.

Преимущества:

• высокая электропроводность,

• долговечность (срок службы — до 50 лет),

• устойчива к механическим повреждениям,

• меньший нагрев под нагрузкой.

Недостатки:

• выше цена по сравнению с алюминием,

• может возникать гальваническая коррозия при соединении с алюминием (категорически нельзя соединять напрямую).

Используется везде: освещение, розетки, мощные потребители (бойлеры, варочные панели и т.п.).

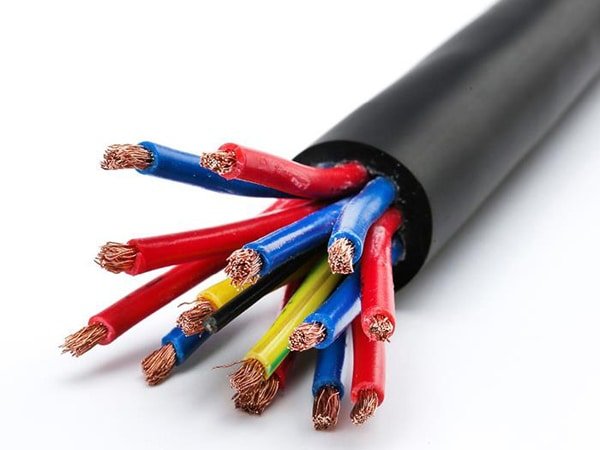

Эта проводка состоит из множества тонких медных жил в общей изоляции. Обладает хорошей гибкостью, подходит для прокладки в сложных местах, в распределительных щитах и электрощитках.

Отличия от одножильной меди:

• удобна при монтаже (легче протягивать в трубы и гофру),

• требует наконечников (НШВИ) при подключении к автоматам или клеммам,

• чуть менее долговечна в условиях сильных вибраций.

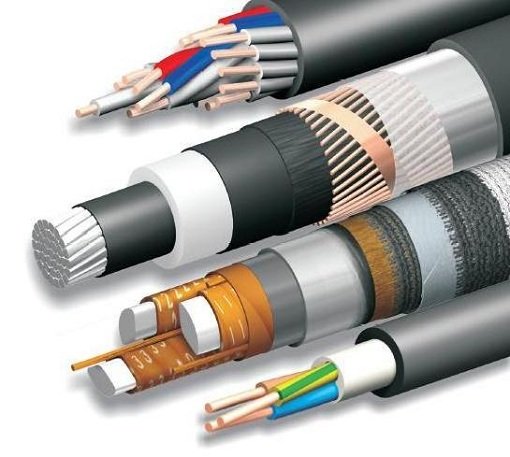

Это не отдельные виды проводки, а типы кабеля, часто используемые в современных системах:

• ВВГ (медный, с ПВХ изоляцией): для скрытой и открытой прокладки, жёсткий, одножильный. Универсальный.

• ПВС: гибкий многожильный кабель, часто используется для подключения бытовой техники.

• NYM: дорогой, но очень надёжный кабель с двойной изоляцией и наполнителем между жилами. Идеален для стационарной прокладки в стенах.

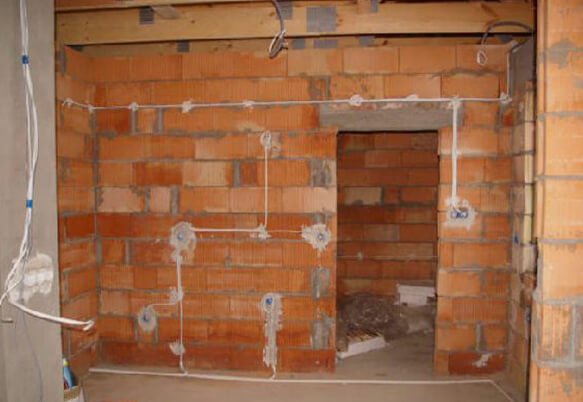

Самый распространённый способ укладки в частных домах. Кабель прокладывается внутри штроб в стене или под штукатуркой. В деревянных домах — в гофре или металлической трубе. Эстетично, безопасно и не портит интерьер.

Плюсы:

• не видно кабелей,

• защищено от механического воздействия,

• можно использовать в любых комнатах.

Минусы:

• сложность ремонта (надо штробить),

• нужен точный план прокладки.

Кабель прокладывается по поверхности стены в коробах или на изоляторах (ретро-проводка). Удобна в деревянных домах и при ремонте без штробления.

Плюсы:

• легко заменить или модернизировать,

• нет необходимости в штроблении,

• интересный визуальный эффект (например, в стиле лофт или ретро).

Минусы:

• портит интерьер (если не ретро-дизайн),

• требует защиты от влаги и пыли.

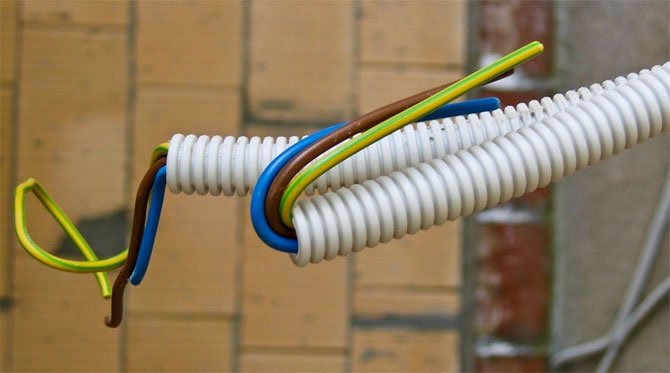

Особенность — кабель прокладывается в защитной оболочке. Это может быть пластиковая гофра или металлорукав. Часто используется:

• в деревянных стенах (противопожарная безопасность),

• для возможности замены кабеля без разрушения отделки,

• при закладке трасс в бетон.

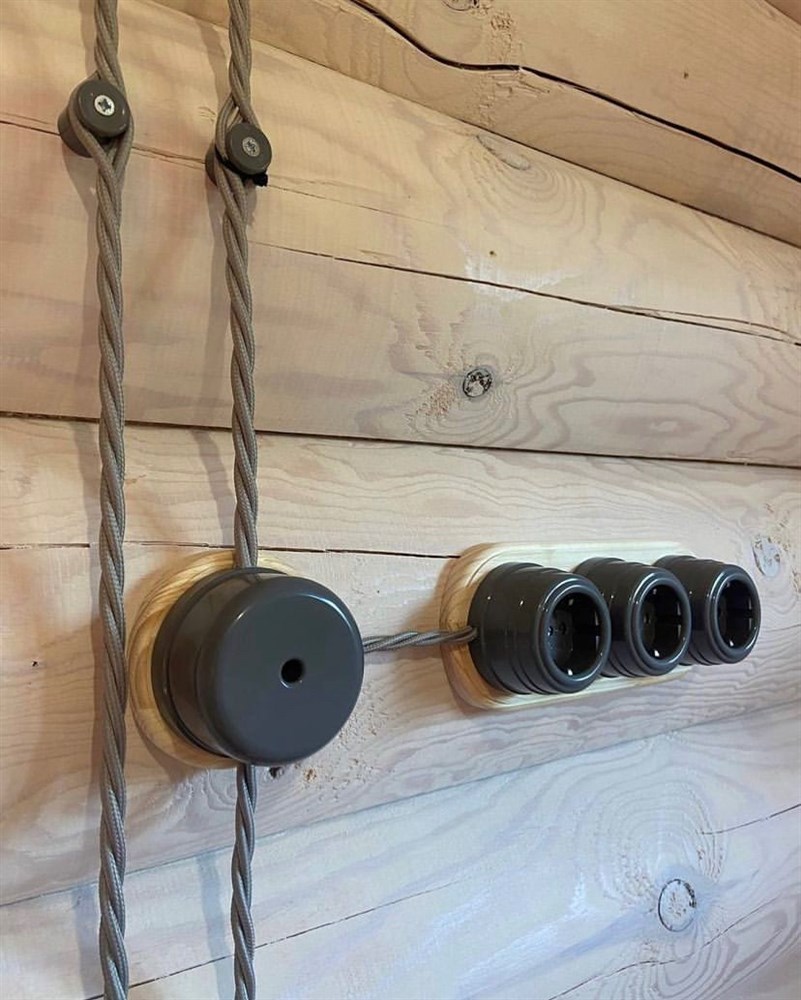

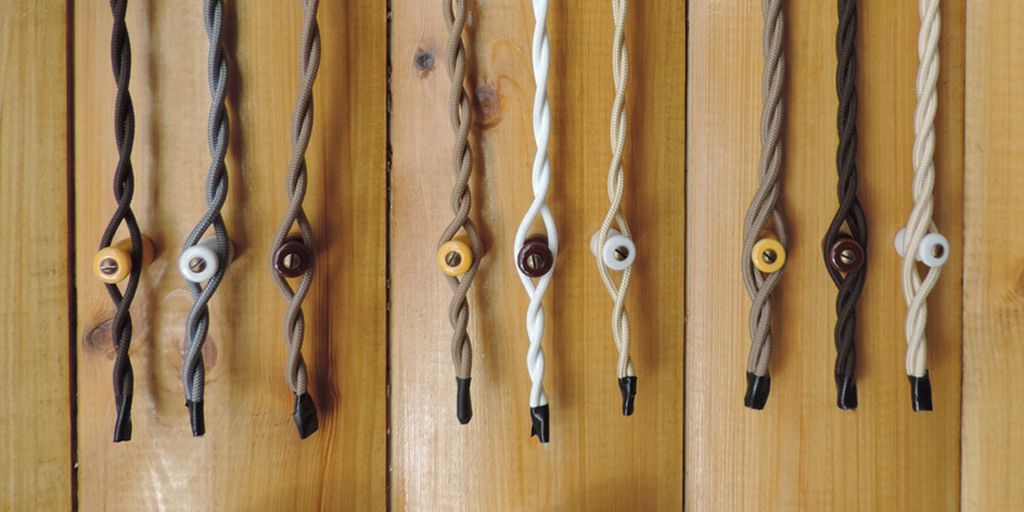

Стилизованный под старину вариант открытой проводки. Прокладывается на фарфоровых роликах с использованием декоративного витого провода. Используется в интерьерах с дизайнерским акцентом.

Плюсы:

• эффектно выглядит в деревянных домах и интерьерах под старину,

• легко ремонтируется.

Минусы:

• дорого стоит,

• не подходит для мощных потребителей,

• требует точного расчёта и монтажа по ГОСТ.

В современных домах часто сочетаются разные типы: например, внутри помещений — скрытая медная проводка, а по фасаду или в подсобках — открытая в гофре. Важно, чтобы всё соответствовало единой схеме и нормам ПУЭ.

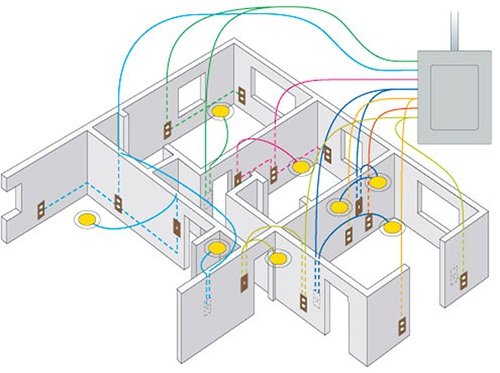

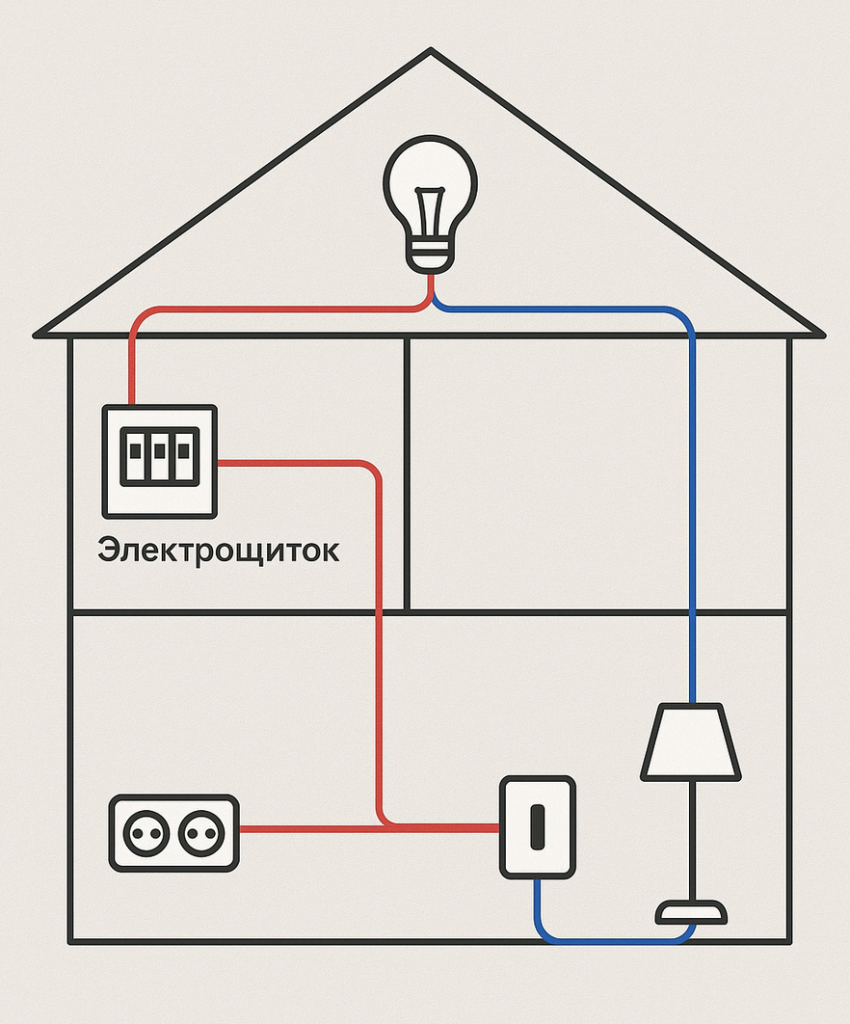

Схема электропроводки в доме

Создание схемы — как рисование карты будущей инфраструктуры. Сначала определяют расположение приборов, розеток, светильников. Затем планируют маршруты кабелей. Нагрузку делят на зоны: освещение, розетки, кухня, бойлер — всё по отдельности. Обязательно включают заземление, защиту от перегрузок, УЗО для влажных зон. Стоит предусмотреть запас — дополнительные кабели для будущих нужд. Чем точнее схема — тем спокойнее монтаж.

Составление схемы — это не просто линии от щитка к розеткам. Это продуманный маршрут, который должен учитывать все бытовые потребности на много лет вперёд. По сути, схема — это карта для электрики. От неё зависит безопасность, удобство и стабильность работы всей системы.

Схема электропроводки:

• помогает грамотно распределить нагрузку,

• предотвращает перегрузки и короткие замыкания,

• облегчает поиск неисправностей в будущем,

• обязательна по требованиям норм и правил ПУЭ

1. Вводной кабель — откуда приходит питание (линия с улицы или от генератора).

2. Главный щиток — сердце системы: автоматы, УЗО, реле напряжения, счётчик.

3. Группы потребителей — освещение, розетки, мощные электроприборы.

4. Распределительные коробки — точки соединений кабелей.

5. Заземление (PE), ноль (N) и фаза (L) — обязательно размечены отдельно.

6. Линии прокладки — точный маршрут кабелей по комнатам.

7. Характеристики кабеля — марка, сечение, тип защиты.

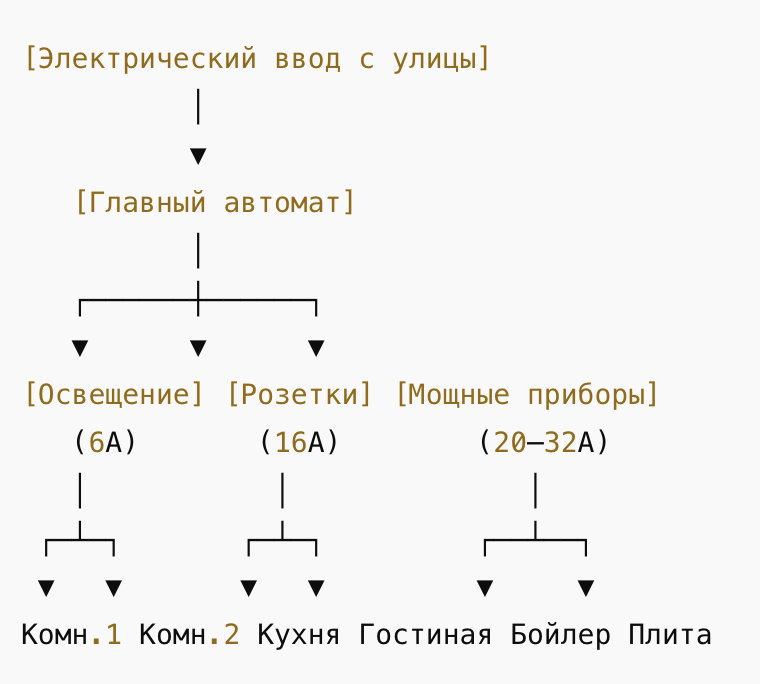

Структура схемы электропроводки

Каждая стрелка — это кабель с определённым сечением. Например: освещение — 1.5 мм², розетки — 2.5 мм², плита — 6 мм².
Важно логично делить группы нагрузки и обязательно ставить УЗО на отдельные линии.

1. Нарисуй план дома

   • Этажи, комнаты, санузлы, подвал, гараж — всё, где нужна электрика.

2. Отметь все розетки, светильники, выключатели

   • Подумай: где будет техника, где удобно включать свет, где нужны двойные выключатели или подсветка.

3. Раздели потребителей на группы

   • Пример:

     • 1-я группа — освещение 1 этажа

     • 2-я — освещение 2 этажа

     • 3-я — розетки кухни

     • 4-я — розетки жилых комнат

     • 5-я — электроплита

     • 6-я — бойлер

     • 7-я — кондиционер

4. Подбери автоматы и кабель

   • Каждая группа — через отдельный автомат. Лучше не экономить на защите.

   • Мощные приборы — отдельная линия + УЗО.

5. Укажи распределительные коробки

   • В местах, где линии расходятся: в стенах, на потолке и пр.

6. Продумай заземление

   • Все группы (кроме освещения) должны иметь отдельный провод заземления PE.

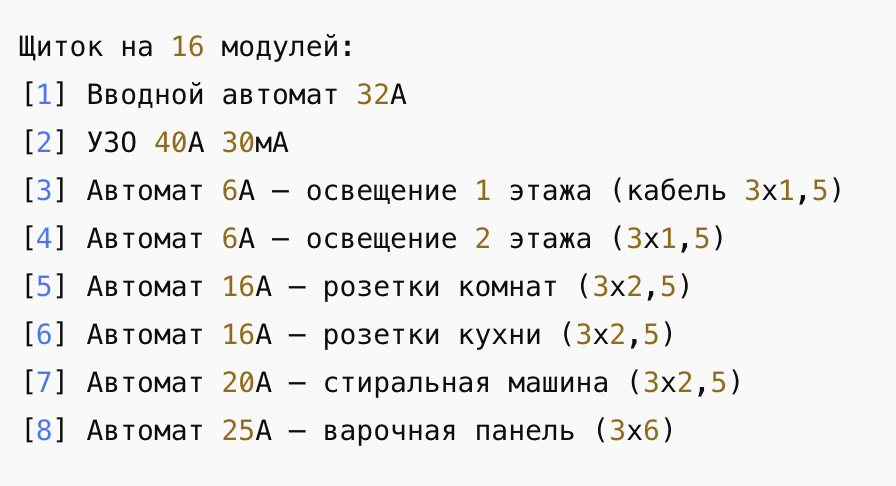

Пример текстового описания щитка

• Не рисуй наобум — всё должно быть обосновано.

• Закладывай запас мощности на будущее.

• Оставь в щитке минимум 2–3 свободных модуля.

• Электропол, кондиционер, бойлер — только через отдельные автоматы.

• На кухне лучше две группы розеток: одна для стационарной техники, другая — для мелкой.

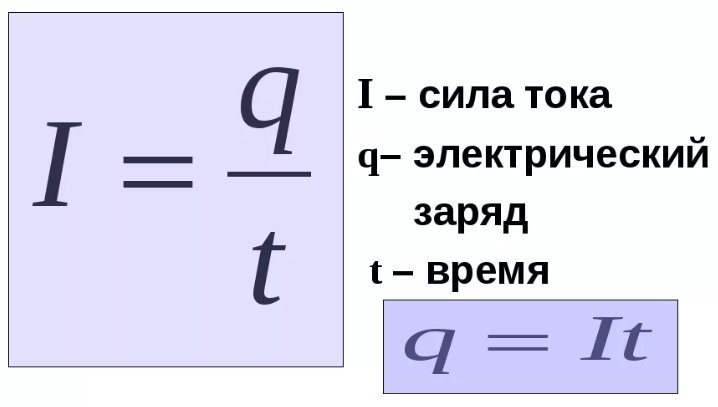

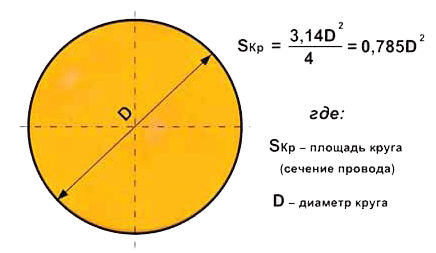

Определение силы тока и сечения кабеля

Чтобы выбрать правильный кабель, нужно знать, какую нагрузку он должен выдерживать. Рассчитывают суммарную мощность приборов в киловаттах, делят на напряжение (обычно 220 В) и получают силу тока в амперах. От этого зависит сечение. Например, для 16 А подойдёт медный кабель 2.5 мм², а для плиты или бойлера — 4 мм² и выше. Способ укладки также влияет — в трубе или в стене теплопередача разная.

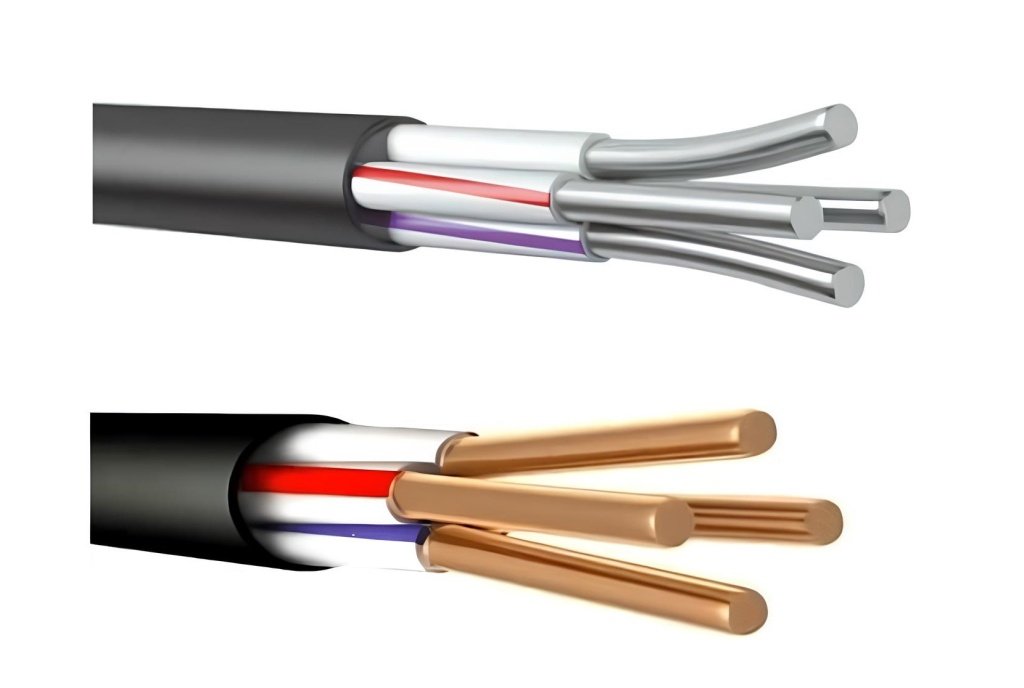

Опасность алюминиевой проводки

Алюминий дешевле меди, но у него масса минусов. Он окисляется, ломкий на изгибах, имеет высокий сопротивление. В местах соединений греется, что может вызвать пожар. В старых домах часто встречается такая проводка — её лучше заменить. Особенно в кухне и ванной, где нагрузка выше.

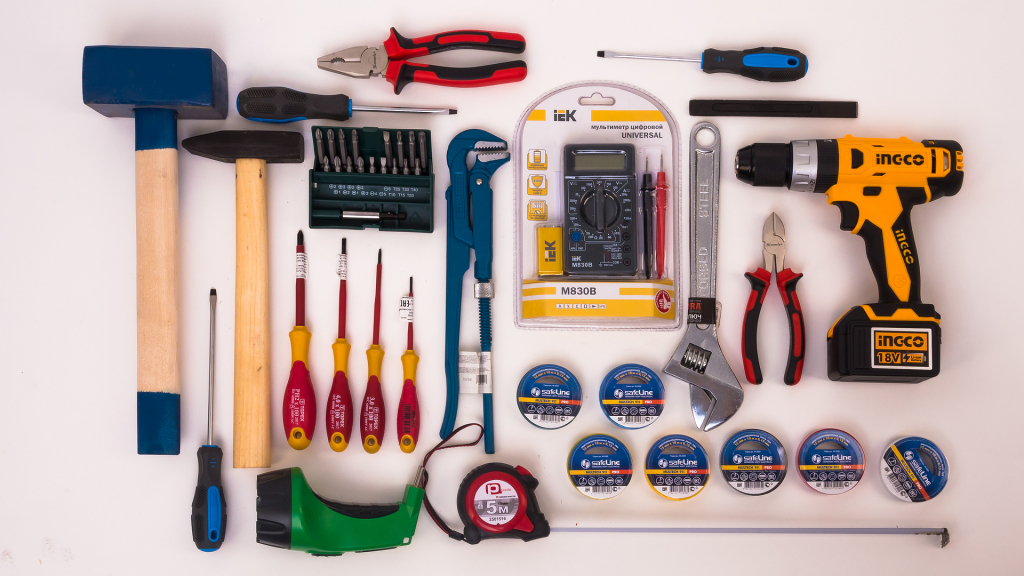

Необходимые материалы и инструменты для работы

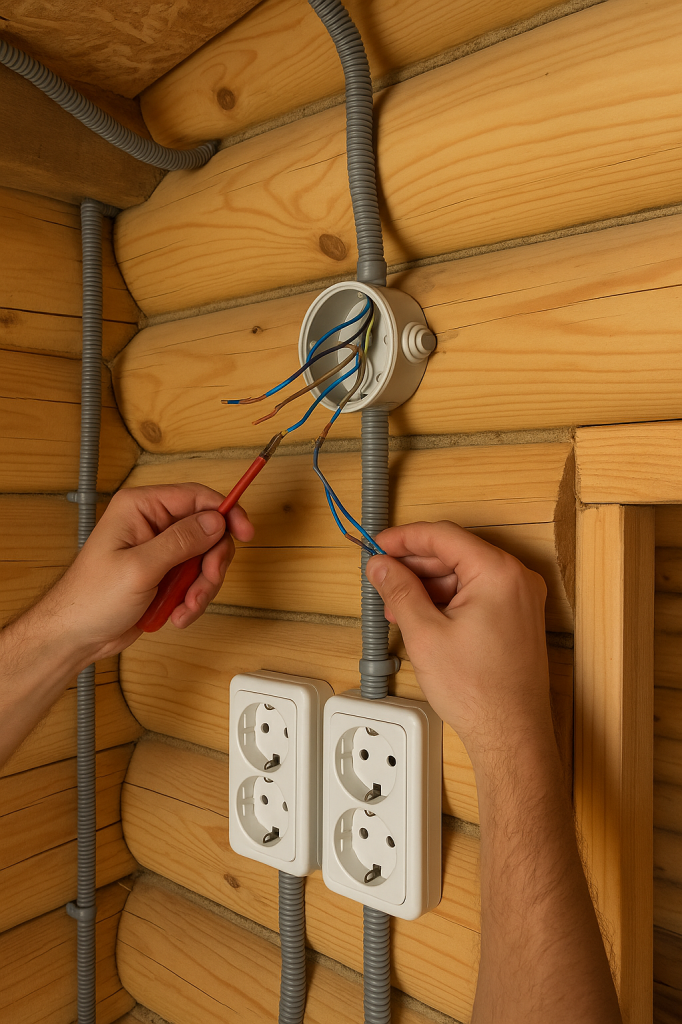

Особенности проведения проводки в деревянных домах

Деревянный дом не прощает халатности — даже искра может привести к беде. Кабели обязательно укладываются в металлорукав или трубу. УЗО — строго обязательно. Пластиковая гофра не подходит — плавится при перегреве. Соединения выносятся в металлические коробки. Крепёж — только на негорючих подложках. Лишняя предосторожность здесь — правило, а не паранойя.

Прокладка электропроводки в деревянном доме имеет свои особенности, игнорировать которые — опасно. Дерево не прощает ошибок: оно легко воспламеняется, хорошо удерживает тепло и быстро распространяет огонь. Именно поэтому к электромонтажу в таких постройках подходят особенно внимательно — не только с точки зрения удобства, но прежде всего ради безопасности.

• Пожаробезопасность — главный приоритет. Вся электропроводка должна быть либо в огнестойкой изоляции, либо уложена в металлические трубы или гофру, не поддерживающую горение.

• Скрытая проводка — только под строгим контролем. Если всё же используется скрытая прокладка, то только в стальных трубах или металлорукавах, которые выдерживают температуру воспламенения дерева.

• Открытая проводка — традиционный и безопасный вариант. В деревянных домах часто используют наружную проводку — на керамических изоляторах или в кабель-каналах. Это облегчает обслуживание, позволяет следить за состоянием кабеля и снижает риски.

• Термический зазор. Между кабелем и деревом должны быть негорючие прокладки — они создают буфер при нагревании.

• Обязательное заземление. В деревянном доме особенно важно, чтобы все металлические элементы — щитки, трубы, корпуса розеток — были надёжно заземлены.

• Автоматика с чувствительным УЗО. Защита от утечки тока и короткого замыкания — обязательное условие, особенно во влажных зонах (кухня, ванная).

• Огнестойкие материалы — не роскошь, а норма. Лотки, гофры, распределительные коробки должны быть выполнены из материалов, не поддерживающих горение и не плавящихся при высокой температуре.

Деревянный дом требует деликатного отношения — в нём нельзя просто «накидать проводку как удобно». Каждый кабель, каждое отверстие, каждое крепление должны быть продуманы, защищены и проверены. В таких домах электричество — не место для импровизации.

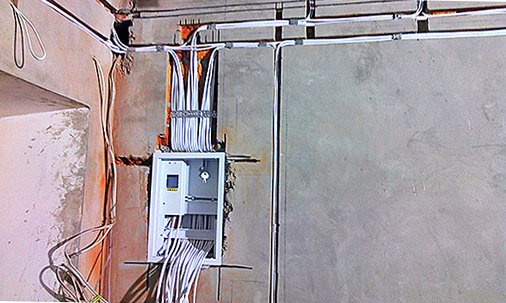

Примеры электропроводки по дому

1) В доме площадью 120 м² схема включает отдельные линии для кухни, бойлера, освещения, розеток в каждой комнате, кондиционера. В щите установлен главный автомат на 40 А, на каждую линию — автомат на 16 А. В ванной и кухне — УЗО. Используются кабели ВВГнг-LS, сечение: 2.5 мм² для розеток, 1.5 мм² — для света. Прокладка по потолку в гофре, спуски — в штробах.

2) Вот ещё один пример электропроводки в частном доме — одноэтажный дом площадью около 100 м² с кухней, двумя спальнями, санузлом, гостиной и террасой. В этом примере упор сделан на групповое разделение линий, грамотную автоматизацию и безопасность.

1. Вводной автомат
— 40 А, защита всей сети
— Ставится до счётчика

2. Счётчик электроэнергии
— Устанавливается сразу после вводного автомата

3. УЗО 40 А / 30 мА
— Защита от утечки тока для всех потребителей

Разделение по группам с автоматами и кабелем:

• Все розетки с заземлением (PE).

• Распределительные коробки в каждой комнате.

• Щиток с запасом на 2–3 автомата.

• Применение клемм WAGO или аналогов — для надёжных соединений.

• Монтаж в гофре или кабель-каналах (в деревянном доме — в металлорукавах).

Кухня:

• 1 линия на розетки под холодильник, мікрохвильову, чайник

• 1 линия на плиту

• 1 освітлювальна точка

Гостиная:

• Линия на освещение

• 1 розеточная группа

Спальни (2):

• Общее освещение

• По 2–3 розетки в каждой

Санузел:

• Освещение

• Розетка на бойлер

• Розетка под фен/машинку (через УЗО)

Терраса и двор:

• Освещение

• Влагозащищённая розетка на улице

Ошибки при монтаже и правила безопасности

Частая ошибка — соединение меди с алюминием без переходников. Также — отсутствие заземления, перегрузка проводов, игнорирование маркировки. Экономия на автоматах может обойтись дорого. Работы выполняются только при обесточенной сети. Если есть сомнения — лучше пригласить специалиста.

FAQ

Какое сечение провода должно быть в частном доме?
Для освещения — 1.5 мм², для розеток — 2.5 мм², для мощной техники — от 4 до 6 мм². Всё зависит от нагрузки.

На каком расстоянии от потолка должна идти проводка?
Обычно не ближе 15–20 см от потолка, строго параллельно плоскости стены.

Как правильно подключить электричество в частном доме?
Через щит с автоматикой, обязательно с заземлением и УЗО. Всё согласно нормам ПУЭ и в согласовании с поставщиком.

Как провести проводку без штробления?
Открытым способом — в коробах или гофре. Такой метод часто применяют в деревянных домах или при минимальном ремонте.
