Как подключить котел к ИБП

В каждом крупном городе предусмотрено централизованное отопление и поступление горячей воды. Однако жители деревни и небольших провинциальных городов все чаще сталкиваются с проблемой отопления. Особенно остро этот вопрос стоит поздней осенью и зимой.

Необходимо постоянно отапливать помещение. Приобретение газового котла - решение проблемы. Устройство работает в автоматическом режиме.

В качестве обеспечения тепла используется вода. С помощью циркуляционных насосов, потребляемсых энергию через электросеть, осуществляется движение воды по трубам отопительной системы. Поэтому уровень безопасности отопления остается высоким.

Однако, что делать, если есть неполадки с поступлением электропитания? Резкое отключение света или перепады электрического тока могут негативно влиять на всю бытовую технику. Выход есть: купить устройство автономного питания, обеспечивающее стабильную работу отопительной системы.

Отсутствие или резкое отключение электропитания сказывается на функционировании системы. Работа котельного оборудования нестабильна. ИБП защитит технику от перепадов электрического тока, сохраняя бесперебойную работу устройств.

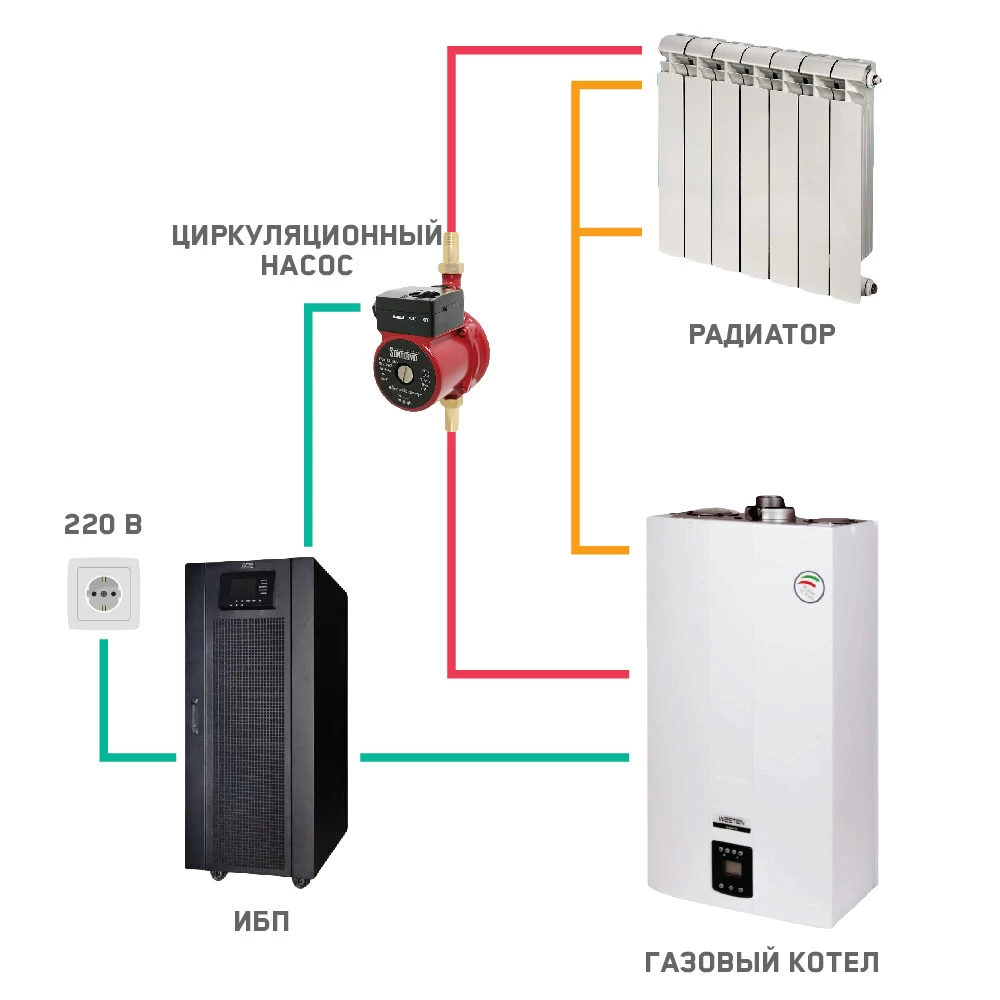

Схема подключения ИБП для котельного оборудования

Существуют устройства, предназначенные для защиты оборудования при сбоях в подаче электросети. Один из таких - стабилизатор напряжения. Его задача состоит в том, чтобы сглаживать скачки напряжения, тем самым обеспечивая поступление к оборудованию 220 Вольт. При отключении электричества питание осуществляется через аккумулятор, в котором достаточно накопленной энергии для обеспечения функционирования техники в доме. С помощью инвертора ток 12 вольт преобразуется в переменный 220 вольт.

Поступление электричества защищает оборудование от преждевременных поломок и отвечает за его работоспособность. Система газового отопления состоит из разных механизмов. Достаточно неисправности одной детали, чтобы все котельное оборудование вышло из строя.

Оборудование системы отопления бывает разным. Зачастую котлы устанавливают на полу или монтируют на стену. Если к отопительной системе необходимо подключить дополнительные механизмы, рекомендуем устанавливать котел на полу.

Он производительный, мощный. Среди недостатков - достаточно массивный. Поскольку конструкция устройства предусматривает подключение нескольких механизмов.

Поэтому и схема подключения источника бесперебойного питания для отопительной системы такого типа сложная.

Устройства, монтируемые на стену нельзя использовать для подключения большого количества приборов. Монтируются котлы легко. Не требуют больших финансовых затрат. С задачей может справиться пользователь с небольшим опытом.

Функциональные возможности также отличаются. Аппараты предназначены для осуществления разных задач. Бывают нескольких типов.

1. Одноконтурные. Предназначены только для нагрева воды.

2. Двухконтурные. Наиболее популярны среди пользователей. Отапливают дом, квартиру, другой вид помещения и обеспечивают поступление горячей воды.

Если бесперебойник подключается с помощью трансформатора, его мощность должна быть больше мощности системы газового отопления на 10-20%.

Каких ошибок следует избегать при подключении бесперебойника

1. При монтаже ИБП для отопительной системы следует учитывать некоторые правила.

2. Температура комнаты. Помещение, в котором расположен бесперебойник и аккумулятор также следует прогревать до +18-25 градусов. Если пренебрегать советом, снизится емкость АКБ и он станет непригодным раньше заявленного срока. К тому же, отсутствие рекомендуемого температурного режима в комнате становится причиной образования конденсата внутри системы.

3. Установка вентиляционных отверстий с целью охлаждения инвертора.

4. Электрические приборы необходимо монтировать подальше от газовых и водопроводных труб.

5. Рекомендуется использование розетки с заземлением.

6. По возможности не устанавливайте источник бесперебойного питания, батареи на полу. Позаботьтесь о наличии возвышенности. Для этих целей подойдет табуретка. Благодаря этому можно уберечь устройство от протечек.

7. Запрещается параллельно подключать источник и электросеть. Допускается только последовательное подключение.

8. Если АКБ подсоединен к бесперебойнику подключать его к зарядному устройству запрещено.

Следуйте вышеуказанным правилам и бесперебойник порадует длительным сроком службы, обеспечивая работу системы газового отопления.

Разновидности источников резервного питания

Мощность котельного оборудования прямо пропорционально мощности требуемого источника бесперебойного питания. Выходной ток  бесперебойника должен быть на 30% больше, чем потребляемый ток котельного оборудования. Мощность агрегатов, монтируемых на стену, не больше 150 Вт. Бесперебойник на 300 В, обеспечит функционирование всей системы.

Устройства, функционирующие от электросети, работают в автоматическом режиме.

ИБП разделяют на:

• оффлайн;

• линейно-интерактивные;

• онлайн.

Несмотря на выбор моделей, заменить линейно-интерактивные агрегаты невозможно. Потому что бюджетные бесперебойники типа оффлайн отличаются меньшей производительностью и качеством.

Линейно-интерактивные модели снабжены стабилизатором, с помощью которого контролируется поступление электрического тока в систему.

По своей мощности и производительности неплохи бесперебойники онлайн. Они сглаживают электрический ток, преобразуют его в постоянный. Постоянный снова трансформируется в переменный.

Стоимость агрегатов онлайн высокая. Поэтому монтаж столь дорогого устройства неуместен в данном случае. Предназначены бесперебойники типа онлайн для обеспечения поступления электропитания крупных серверов.

Не рекомендуется подключать систему газового отопления через UPS. При подключении компьютерного бесперебойника к котлу заметно повышается излучение шума  электромоторов. Они быстро нагреваются и изнашиваются раньше заявленного срока.

Поэтому наиболее предпочтительно выбирать линейно-интерактивный ИБП для решения описанных задач. Цена, качество, производительность идеально в нем сочетаются.

Почему не рекомендуется установка бесперебойников двойного преобразования?

1. Цена. Устройства хорошего качества и производительности, среди представленных на рынке, стоят порядка 350 долларов. Ценообразование учитывается без аккумуляторов и с зарядным устройством высокой мощности. Если вы решили купить агрегаты двойного преобразования стоимостью 100 долларов, будьте уверены, что цена соответствует качеству.

2. Частые проблемы с нейтральным проводом не гарантирует работу всех отопительных механизмов системы.

3. Переключение на функционирование от батареи. При отсутствии стабилизатора напряжения, частых и резких отключения электропитания, скачков напряжения, ИБП может переключатся на аккумулятор даже, если поступление электричества стабильное. Это является причиной снижения мощности, производительности батареи и ее преждевременному выходу из строя.

4. Повышенное потребление электричества.

5. Излучение дополнительных шумов. Бесперебойники с двойным преобразованием функционируют без остановки. Включается и кулер при низкой мощности. Шумная работа ИБП может приносить значительный дискомфорт в апартаментах, частном доме, коттедже.

6. Частое техническое обслуживание. Агрегаты типа онлайн необходимо регулярно отправлять на обслуживание и заменять изношенные механизмы.

Для линейно-интерактивных источников автономного питания и оффлайн характерна хорошая производительность, функционируют как от электричества, так и от аккумуляторов. К тому же, цена выгоднее устройств типа онлайн. Комплектуются зарядками высокой мощности.

Советуем почитать о том, как выбрать ИБП

Правила расчета мощности ИБП для котла

Бесперебойное функционирование системы газового отопления осуществляется с помощью следующих приборов:

• регулировщики давления, тяги, подачи тепла;

• механизм электрического розжига;

• циркуляционные насосы;

• вентиляторы.

Указанные механизмы определяют функциональные возможности и характеристики бесперебойника.

На современном рынке представлены разные модели. Поэтому с точностью сказать, какое количество энергии использует каждый из агрегатов невозможно. Если же учитывать минимальные характеристики, тогда расчет мощности будет такой:

• потребление энергии автоматики - 15 Вт;

• функционирование циркуляционных насосов - 50 Вт;

• потребление электрического тока вентилятора - 35 ВТ;

• производительность электрического розжига - 120 Вт.

Расчет мощности электрического розжига можно не учитывать, потому что включается он за несколько секунд и редко.

Следовательно, чтобы получить расчет мощности бесперебойника, необходимо “приплюсовать” указанные значения и получить число.

Следует учитывать и то, что при включении газового котла потребление электрического тока возрастает в три раза.

Особенности подключения котельного оборудования к ИБП

При подключении источника автономного питания необходимо следовать определенному алгоритму.

1. Подключить внешний аккумулятор к ИБП, соблюдая полярность (красный провод - подсоединить к плюсовой клемме батареи, а черный - к минусовой). Стоит обратить внимание на качество контактов. В противном случае на клеммах может образоваться высокое сопротивление, которое вызовет нагрев в слабом месте контакта. Если не обращать внимание на проблему, в электросхеме возникают дополнительные потери тока и контакт может отгореть.

2. Подключить сетевой кабель к инвертору. Если подключение происходит через различные удлинители, необходимо обращать внимание на их сечение провода. Допустимый ток, проходящий через удлинители, должен быть на 10-20% больше от номинального у инвертора.

3. Следующим этапом будет подключение котельного оборудования к источнику бесперебойного питания. Большинство котлов чувствительно к правильному подключению фазы и нуля. Поэтому перед подключением к выходной розетке ИБП необходимо с помощью мультиметра или индикаторной отвертки определить фазу на выходе. Далее подключаем котельное оборудование к источнику резервного питания.

4. При правильном подключении дисплей источника бесперебойного питания отобразит рабочие характеристики входного и выходного напряжения, параметры загрузки, разность потенциалов на аккумуляторе.

5. Для проверки работы полученной схемы необходимо сымитировать отключение электроэнергии. Потребуется отсоединить разъем сети 220 вольт на входе ИБП. Если котельное оборудование продолжает работать, тогда все было смонтировано правильно. После проведенной процедуры необходимо заново подать питание к бесперебойнику.

Выбор источника бесперебойного питания для котельного оборудования - это нетривиальная задача. Попытка сэкономить и купить простое изделие, непредназначенное для его работы, например, стандартный бесперебойник для компьютера, может привести к выходу из строя различных компонентов системы отопления. Важным параметром является наличие сквозного нуля и параметр правильной синусоиды. В простых изделиях она аппроксимирована (ступенчатая). Двигатель насоса котла в таком случае будет работать с вибрациями и шумом, что негативно сказывается на его ресурсе.
