Как подключить светодиодную ленту?

Светодиодная лента является незаменимым инструментов в руках мастера-самодельщика, а также современного дизайнера. Данная технология обладает всеми преимуществами ЛЭД светильников, но при этом дает больший простор для творчества. Светодиоды не содержат паров ртути и абсолютно безопасны для человека, имея огромный ресурсный запас работы.

С помощью светодиодной ленты, можно превратить серый и скучный фасад дома в сказочный. А автомобиль, в яркий и индивидуальный, словно из игры Need For Speed или из фильма Форсаж. И это только два примера из тысячи возможных применений ЛЭД лент. Но прежде чем покупать светодиодную ленту, давайте немного разберемся с теорией.

Рабочее напряжение светодиодной ленты

Данный параметр очень важен и всегда указывается в спецификации изделия. Перед покупкой. пожалуйста, всегда обращайте внимание на этот показатель. Самыми популярными напряжениями светодиодных лент являются 5 В, 12 В, 24 В и 220 В постоянного тока. Для их запитки необходимо приобретать отдельный блок питания, нужного номинала, а в случае лент 220 В, выпрямитель.

В зависимости от области применения, выбор светодиодной ленты будет различаться:

1. Сухие и проветриваемые помещения. В данном случае, лучше остановить выбор на ЛЭД лентах 12 в, 24 В, с любой степенью защиты.

2. Помещения повышенной влажности,  контактирование с водой. В зависимости от степени контактирования с водой, необходимо выбирать соответствующий индекс защиты. Например у зеркала над умывальником, достаточно IP64, а вот для подсветки пола душа нужна более серьезная защита классом IP68.  Остается неизменным рекомендованное напряжение светодиодной ленты, которое равно 12 В.

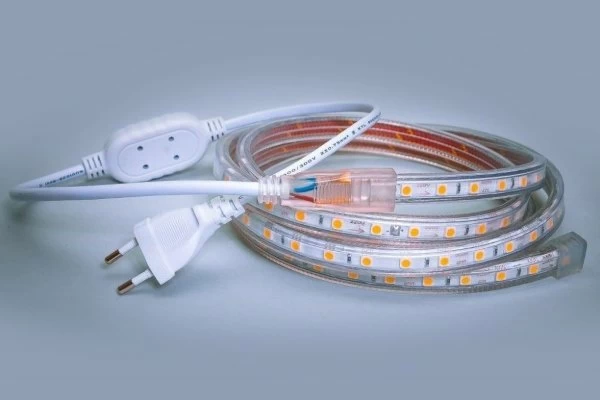

3. Освещение фасада и улицы. Лучшим выбором станет ЛЭД лента в силиконовой оболочке со степенью защиты IP67 и номинальным напряжением 220 В.

Несмотря на приставку “свето-”, ЛЭД элемент, является в первую очередь диодом, и пропускает ток в одном направлении. Если попробовать включить светодиодную ленту с рабочим напряжением 220 В, напрямую в сеть, то она будет мигать с частотой 50 Гц, то есть 50 раз в секунду.

Способы соединения светодиодных лент

Соединять ЛЭД ленту можно разными способами. Обычно применяется пайка или специальные коннекторы. У каждого способа есть свои преимущества и недостатки.

Соединяя светодиодную ленту, необходимо внимательно следить за соблюдением полярности. В противном случае, ЛЭД элементы не будут работать но и не выйдут из строя. Диоды пропускают ток только в определенном направлении (при соблюдении правильной полярности).

На какие поверхности можно устанавливать ленту

Монтаж светодиодной ленты можно производить на любые поверхности. Она зачастую оснащена клейкой основой 3М, которая будет прочно держаться на различных основаниях. Особенность 3М скотча заключается постепенном отвердевании и улучшении адгезии с поверхностью. Во время монтажа, лента легко отклеивается от рабочей плоскости, но через день-два это будет сделать проблематично. Следует помнить, светодиоды очень чувствительны к перегреву, при продолжительной работе на повышенной температуре они деградируют и начинают светить тусклее, а могут совсем выйти из строя.

Для избежания данной ситуации, ЛЭД ленту необходимо устанавливать в местах с хорошей, естественной циркуляцией воздуха. Будет эффективным  использование алюминиевой пластины, в качестве теплоотводящего основания для светодиодов. Так изделие прослужит намного дольше, чем без нее. Некоторые поверхности являются сами по себе неплохим проводником для тепла и не требуют дополнительного металлической подкладки, например глянцевая плитка или стекло. Светодиодная лента в силиконовой оболочке требует большего внимания, силикон плохо отдает тепло, поэтому ЛЭД элементы в таком исполнении нагреваются больше. Светодиоды дают точечный прерывистый свет, особенно на близком расстоянии. Чтобы избавиться от данного эффекта применяют пластиковые рассеиватели света.

Как подключить и установить светодиодную ленту

После определения метода соединения светодиодной ленты, с помощью коннекторов или пайки, необходимо определиться с методом подключения:

• с несколькими блоками питания для разных участков лент;

• с одним мощным преобразователем для питания всех всех отрезков;

• с помощью блока питания, либо с добавлением диммера, контроллера.

Затем необходимо проверить ленту, подключив ее к блоку питания, заодно провести диагностику на наличие темных участков. Обычно при длине ленты до 5 метров, не должно возникнуть проблем. При подключении нескольких отрезков, необходимо каждый отдельно запитывать от блока питания. Вопреки этому правилу, соединяя второй отрезок с первым, он будет светить тусклее из-за падения напряжения на предыдущем.

Итак, общий алгоритм подключения выглядит следующим образом:

• во избежании монтажа бракованного изделия, подключить светодиодную ленту перед установкой;

• определиться с блоком питания, следуя правилу - общая мощность ленты, плюс 10% запаса;

• выбрать правильную длину отрезков ЛЭД лент, подав питание и выявив, после которого промежутка, светодиоды светят тусклее;

• подключить диммеры либо контроллеры, при наличии необходимости.

Подключение светодиодной ленты - ответственный процесс, при правильном подходе, срок ее эксплуатации значительно продлевается, лента светит ярко и равномерно.

Установка светодиодной ленты и подключение к преобразователю питания 12-24 В

Подключение светодиодной ленты к блоку питания на 12-24 В, предельно просто. Единственный момент, требующий особого внимания и осторожности - подключение к правильным выводам преобразователя. Существуют универсальные блоки питания, с клеммами под разные напряжения. В случае подключения светодиодной ленты на 24 В, к выводам 12 В, то ничего страшного не произойдет, лента в таком случае не загорится. При подключении ЛЭД элементов, рассчитанных на 12 В,  к клеммам 24 В, то изделие из них наверняка выйдет из строя.

Для подключения 12-24 В светодиодной ленты, понадобятся:

1. Бобина светодиодной ленты, которую при необходимости, можно разрезать на нужные отрезки в отмеченных местах.

2. Трехжильный кабель, сечением 1,5 мм2, для подключения блока питания к сети 220 В.

3. Монтажный провод, сечением 1,5 мм2 для соединения светодиодной ленты и подключению к блоку питания. Для более удобного монтажа лучше подойдет провод в силиконовой оболочке, но он гораздо дороже такового в ПВХ оплетке. В эксплуатации, упомянутые кабели идентичны, поэтому выбор за покупателем.

4. Преобразователь питания AC\DC на 12-24 В, нужной мощности.

5. При необходимости, приобрести диммер, контроллер, пульт управления. С этими устройствами, светодиодная лента раскроет весь свой потенциал.

Выбор качественного блока питания, непосредственно влияет на продолжительность работы светодиодной ленты, поэтому лучше приобретать проверенные модели от известных производителей.

Монтаж питания 220 В

На этапе проектирование ремонта помещения, нужно предварительно обдумать расположение кабельного канала для запитки блока питания от сети 220 В, а также место для самого преобразователя. Во втором случае, нужно позаботиться о достаточной естественной вентиляции для прибора, во избежании его перегрева. При наличии заземления, необходим трехжильный кабель, в случае его отсутствия, в домах старой планировки - двухжильный. Перед подключением провода к блоку питания, необходимо определить ноль, фазу, зазамление.

Обычно обозначаются цветом проводов:

• оплетка синего цвета - ноль;

• оплетка желто-зеленого цвета - заземление;

• оплетка разных цветов, отличных от вышеупомянутых - фаза.

В случае, отсутствия уверенности в правильном цветовом обозначении оплеток кабелей в распределительной коробке, потребуется их идентификация. Настоятельно рекомендуем доверить это дело профессионалам, сетевое напряжение 220 В опасно для жизни и может нанести непоправимый вред здоровью. При наличии необходимых знаний и умений, произвести данную процедуру самостоятельно не составит особого труда. Для этого необходимо минимальное количество инструментов - индикаторная отвертка и мультиметр.

После определения проводов, необходимо правильно их подключить к блоку питания, а именно:

Новинка от Светум, светодиодная лента в наличии! Нажимайте на картинку и переходите на товар

1. Фазу подсоединить к клемме L.

2. Ноль подсоединить к клемме N.

3. Землю подключить к клемме со знаком заземления, в виде двух параллельных горизонтальных линий разной длины и одной перпендикулярной к ним.

В случае отсутствия заземления в помещении, подключается только фаза и ноль. В таком случае на корпусе импульсного преобразователя питания может накапливаться статическое напряжение, оно не опасно для здоровья человека, но может вызвать дискомфорт при соприкосновении с устройством.

Очень важно понимать, выключатель в схеме: сеть 220 В - блок питания - светодиодная лента, должен устанавливаться перед преобразователем, а не после. Только так, будет обесточен блок питания и светодиодная лента. В противном случае, установка выключателя между преобразователем и светодиодной лентой, обесточит только ЛЭД элементы. Блок питания будет продолжать работать вхолостую, что крайне нежелательно для импульсных преобразователей.

Подключение диммера

Диммер (от слова dim -тусклый) - устройство, позволяющее осуществлять контроль за яркостью освещения светодиодной ленты.

По способу регулировки их можно разделить на:

Перед покупкой диммера, необходимо определить количество задействованных контактов. Однотонная лента требует два контакта, RGB - четыре, RGBW - пять.

Провода подсоединяются следующим образом:

• подсоединить провода, идущие от блока питания к контактам диммера Vin (Power in), соблюдая правильную полярность;

• к клеммам диммера Vout (Output) подключить светодиодную ленту, соблюдая правильную полярность.

Для удобства монтажа и визуальной идентификации полярности, рекомендуем использовать провода красного и черного цвета для обозначения “+” и “-” соответственно.

Монтаж и пайка проводов на светодиодной ленте

Перед монтажом и пайкой светодиодной ленты, необходимо отмерить и отрезать ее части нужной длины. Очень важно это делать в специально отмеченных на ленте местах, в противном случае, отрезок ЛЭД элементов выйдет из строя. Чтобы соединить светодиодную ленту на коннекторах, необходимо зачистить контакты в местах ее соединения и зафиксировать край ленты в пазе и защелкнуть крышку разъема.

Пайка требует немного больше времени и усилий. Для начала необходимо нанести флюс на контакт и на зачищенную часть провода, залудить места соединений и смонтировать с помощью паяльника. Желательно пользоваться паяльником, мощностью не более 20-40 Вт, либо с функцией регулировки температуры жала.

Как видно из статьи, подключить светодиодную ленту совсем нетрудно. Нужно всего лишь тщательно продумать каждый шаг и иметь представление будущего проекта, перед покупкой всех комплектующих. В выборе качественных электронных компонентов для создания своего неповторимого светильника, поможет интернет-магазин Светум.
