Как подобрать кабель-канал для проводки
Правильный выбор – это не только вопрос эстетики, но и безопасность, долговечность и удобство эксплуатации электропроводки. Позволяют аккуратно организовать провода, оградить их от механических повреждений, пыли и влаги, а также избежать хаоса и путаницы в кабельных трассах. Используются в жилых, коммерческих и промышленных помещениях, обеспечивая аккуратный вид и легкий доступ к проводке в случае необходимости. Можно легко модернизировать электросеть, добавляя новые линии или заменяя старые, не нарушая целостность интерьера. Однако разнообразие типов, размеров и материалов может поставить в тупик даже опытного мастера. Пластиковые, металлические, гофрированные или напольные – каждый вид имеет свои особенности, преимущества и области применения. К примеру, пластиковые легки и просты в монтаже, но менее устойчивы к механическим воздействиям. Металлические обеспечивают повышенную прочность от вспышки, но требуют более сложной установки. Гофрированы для скрытой проводки, особенно в стенах, потолках, а модели пола защищают провода в местах высокой проходимости. Также есть декоративные, которые могут стать частью дизайнерского решения.
К тому же важно учитывать не только внешний вид, но и такие параметры, как нагрузка на проводку, условия эксплуатации и необходимость дополнительной защиты. Важно знать, какой объем проводов будет размещен внутри канала во избежание перегрева и перегрузки. Важным фактором является способ крепления: существуют модели с самоклеящимся основанием, которые удобны для легких конструкций, и варианты, требующие фиксации с помощью дюбелей и шурупов. Также следует обратить внимание на класс IP – он определяет устойчивость изделия к пыли и влаге, особенно важно в ванных комнатах, кухнях и производственных помещениях.
В данной статье подробно разберем, как верно избрать, на какие свойства обращать внимание, какие типы подходят для разных задач. Независимо от того, проводите ли вы электромонтаж в квартире, офисе или производственном помещении, эта информация поможет вам сделать осознанный и грамотный выбор. Мы рассмотрим стандарты и требования, как правильно рассчитать их размер и емкость, а также поделимся советами по монтажу и уходу за этими элементами электросети. В результате вы сможете не только обеспечить безопасность и надежность электропроводки, но и создать эстетически привлекательное и удобное в эксплуатации пространство.
В данной статье подробно разберем, как верно избрать, на какие свойства обращать внимание, какие типы подходят для разных задач. Независимо от того, проводите ли вы электромонтаж в квартире, офисе или производственном помещении, эта информация поможет вам сделать осознанный и грамотный выбор. Мы рассмотрим стандарты и требования, как правильно рассчитать их размер и емкость, а также поделимся советами по монтажу и уходу за этими элементами электросети. В результате вы сможете не только обеспечить безопасность и надежность электропроводки, но и создать эстетически привлекательное и удобное в эксплуатации пространство.

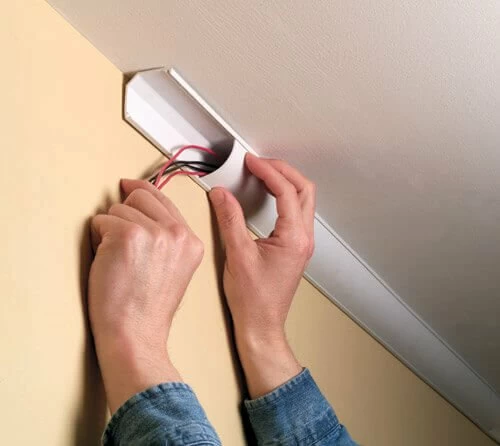

Как выбрать кабель-канал для монтажа электропроводки
Это важный элемент системы проводки, который обеспечивает надежную защиту проводов от внешних воздействий и помогает аккуратно организовать их прокладку. Правильно выбранный не только повышает безопасность, но сохраняет эстетический вид помещения. При выборе нужно учесть несколько главных причин: материал, размеры, метод монтажа и особенности эксплуатации. Давайте разберемся, как подобрать оптимальный вариант для ваших задач.
Типы кабелей-каналов – классификация
Бывают разные типы, каждый из которых предназначен для определенных условий и задач. Они различаются по форме, материалу, способу установки и функциональности. Рассмотрим главные виды и особенности.
| Параметр | Описание |
| По способу монтажа |
Накладной: крепится к поверхности стены или потолка. Встроенный (врезной): монтируется внутрь стены или пола. Подвесной: крепится на специальных конструкциях, например в промышленных помещениях |
| По конструкции | Монолитные: сплошные без разделителей. Секционные: внутренние перегородки для распределения кабелей. Гибкие: позволяют згибаться, удобны для сложных маршрутов провода. |
| Материал | Пластиковые (ПВХ, ПНД, ПП, ПЭ): стойкие к коррозии, легкие, огнестойкие. Металлические (алюминий, сталь, нержавеющая сталь, оцинкованные сплавы): прочные, используются в промышленных объектах. |
| Тип конструкции | Открытые: легко доступны для обслуживания. Закрытые: обеспечивают лучшую защиту кабеля от механических повреждений и пыли. |
| Специфика применения | Для внутреннего монтажа используются в офисах, домах. Для наружного: защищены от влаги и механических повреждений. Для промышленных объектов: прочные и устойчивые к агрессивным средам. |
| Цвет | Белый, серый, черный, коричневый, алюминий, прозрачный, медный. Подбор цвета под интерьер, требования безопасности. |
| Материалы для кабель-каналов | Пластик: легкий, стойкий к влаге. Металл: крепкий, подходит для тяжелых условий эксплуатации. |
| Пластиковые | Используются в офисах, домах. Легко монтируются, доступны в разных цветах. |
| Алюминиевые | Крепкие, стойкие к механическим нагрузкам. Используются в промышленности и офисах. |
| Классификация разновидностей и видов | Магистральные: для прокладки большого количества кабелей. Напольные: защищают кабели на полу. Плинтусные: совмещают декоративную и функциональную роль. |
| Магистральные | Большие каналы используются для организации больших кабельных трасс. |
| Напольные | Устанавливаются на пол, защищают от механических повреждений. |
| Плинтусные | Сочетают функции плинтуса и кабель-канала. Идеальны для офисов и жилых помещений. |
| Аксессуары и дополнительные функции | Углы, соединители, заглушки, крепления, запирающиеся крышки. Перегородки для распределения кабелей разных типов. |
| Пластиковый перфорированный короб | Имеет отверстия для вентиляции и удобного вывода проводов. |
| Гибкие | Позволяют изменять форму трассы. Удобны для сложных конфигураций проводки. |
| Трубы для электропроводки | Альтернатива кабель-каналам для использования дополнительной защиты. |
| Гладкие трубы ПВХ | Жесткие трубы, стойкие к механическим нагрузкам. Используются для скрытой проводки. |
| Гофрированные и армированные трубы |
Гибкие трубы из ПВХ, полиэтилена, которые предохраняют кабели и провода от механических воздействий, влаги и химических веществ. Легкость и простота монтажа, высокая гибкость, возможность прокладки по сложным маршрутам. Армированные имеют дополнительную металлическую оплетку, повышая прочность и устойчивость к механическим повреждениям. Внутренняя и наружная проводка, монтаж стен, потолков и полов. Наименьшая стойкость к ультрафиолету (для пластиковых вариантов), необходимость креплений через определенные интервалы |
| Металлорукав для защиты кабеля |
Гибкая металлическая гофрированная труба из оцинкованной стали алюминия, которая используется для механической защиты кабелей. Обеспечивает устойчивость к ударам, растяжениям, перегибам и агрессивным средам. Высокая механическая прочность, огнестойкость, предотвращение вреда от грызунов. Недостатки: больший вес по сравнению с пластиковыми вариантами, более сложный монтаж. |
| Подвесные лотки для кабельных систем |
Металлические, пластиковые конструкции крепятся к потолку или специальным подвесам и используются для организации кабельных трасс. Легкость доступа к техническому обслуживанию, высокая грузоподъемность. Удобство прокладки и обслуживания, возможность размещения большого количества кабелей, надежная вентиляция. Открытая конструкция: меньшая защита от пыли и механических воздействий. |
| Прокатные металлические лотки |
Жесткие металлические конструкции (обычно из оцинкованной стали), используемые для прокладки больших объемов кабелей. Высокая прочность, стойкость к нагрузкам и механическим повреждениям. Долговечность, надежная безопасность кабелей, стойкость к коррозии (при оцинковке). Недостатки: большой вес, сложность монтажа на высоте |
| Проволочные лотки для производственных электролиний |
Легкие конструкции металлических прутьев, напоминающих сетку. Отличная вентиляция кабелей, легкость конструкции, простота. Преимущества: небольшой вес, гибкость в монтаже, быстрая укладка кабелей. Недостатки: меньшая механическая защита, открытость конструкции – склонность к пыли и грязи. |
Как подобрать кабель-канал?
Важный этап в процессе, влияющий на безопасность, долговечность и внешний вид системы.
Чтобы правильно подобрать, необходимо учитывать несколько основных параметров: место установки, тип и количество проводов, условия эксплуатации и эстетические требования:
-
Определите место установки: могут монтироваться на стены, потолки, пол, встраиваться в мебель. Для открытой проводки чаще всего используются пластиковые каналы, имеющие аккуратный внешний вид. Для производственных помещений подойдут металлические, обеспечивая дополнительную прочность и надежность.
-
Выберите материал: бывают пластиковыми и металлическими. Пластиковые изделия легкие, простые в монтаже, стойкие к коррозии и подходят для бытового использования. Металлические обладают высокой прочностью, устойчивостью к механическим повреждениям, делая их незаменимыми на промышленных объектах.
-
Определите размеры и форму. размер зависит от количества и сечения проводов, которые будут размещаться в нем. Важно, чтобы внутри оставалось достаточно свободного пространства для вентиляции и удобства обслуживания. Форма может быть прямоугольной, квадратной, угловой, гибкой – выбор зависит от особенностей трассы.
-
Учитывайте условия эксплуатации: для помещений, где высокая влажность выбирайте герметичные. В местах повышенной температуры риском механических повреждений лучше использовать металлические изделия. В жилых и офисных помещениях, где важен эстетический вид, подойдут декоративные, которые можно подобрать под цвет стен, полов.
-
Метод монтажа. могут крепиться на клей, шурупы, дюбеля, специальные крепежные элементы. Для временных решений подойдут самоклеящиеся модели.
-
Дополнительные аксессуары. Для удобства и эстетичного вида следует использовать уголки, заглушки, соединители и другие элементы, помогающие аккуратно оформлять повороты и стыки.
ЧаВо или часто задаваемые вопросы
Какой кабель канал нужен для провода 3х1,5?
Это элемент электромонтажных работ, который позволяет аккуратно и безопасно прокладывать электрические провода и защищать их.
При выборе провода сечением 3х1,5 мм² важно учитывать несколько параметров, чтобы обеспечить надежность и долговечность проводки:
- Размеры и тип: для провода 3х1,5 мм² (трехжильная проводка с сечением жил 1,5 мм²) рекомендуется использовать с внутренним сечением не менее 10х15 мм. Однако, если предполагается прокладывать несколько таких продов или дополнительно размещать другие коммуникации, лучше выбрать модели больших размеров – например, 16х16 мм, 20х20 мм, 25х16 мм.
- Материал изготовления: обычно изготавливаются из ПВХ (поливинилхлорид) — самый распространенный вариант: имеет хорошую гибкость, устойчивость к влаге и механическим повреждениям, металлы — более крепкие и надежные, применяются в местах с повышенными требованиями к безопасности, самозатухающий пластик обеспечивают дополнительную пожарную безопасность.
- Способ монтажа: могут крепиться к стенам и потолку разными способами. На шурупы и дюбеля – надежный, крепкий способ. На клейкое основание подходит для гладких поверхностей, но менее устойчив к нагрузкам. С помощью клея обеспечивает прочную фиксацию без сверления.
Для провода 3х1,5 мм² оптимальным выбором будет размер 10х15 мм, выполненный из прочного самоугасающего ПВХ, пластика. Правильный выбор размера, материала и способа монтажа обеспечит безопасность и долговечность вашей электропроводки.
Какой кабель канал нужен для провода 3х2,5?
Для правильного выбора важно учитывать несколько факторов.
Основными из них являются размеры кабеля, требования безопасности и удобство:
- Размер кабеля и канала: провод сечением 3x2,5 мм² обычно используется для питания электрооборудования с мощностью до 5-7 кВт (условия эксплуатации и типа сети). Для таких нужен с внутренним сечением, которое позволяет свободно размещать провод без лишнего сжатия. Это поможет предотвратить перегрев проводов и обеспечит легкость в монтаже.
- Как выбрать правильный размер: для одиночного 3x2,5 мм²: обычно достаточно минимальных размеров 20x20 мм. Это обеспечит достаточное пространство для проволоки и предотвратит перегрев. Однако стоит учитывать, что в реальных условиях прокладки проводов иногда требуется немного больше пространства для удобства монтажа. Для нескольких проводов: если предполагается укладка нескольких проводов, например трех, четырех кабелей сечением 3x2,5 мм², рекомендуется выбирать большего размера, например, 25x16 мм, 25x25 мм.
- Теплоотвод и вентиляция: чрезмерное тепло может привести к перегреву проводов и может привести к их повреждению, короткому замыканию. Для этого следует учитывать не только размер канала, но и наличие вентиляционных отверстий для естественного охлаждения.
- Монтаж и прокладка: должны быть аккуратными и продуманными. Не должны быть перегружены, так как это может привести к повреждению. Лучше всего использовать специальные крепления для надежной фиксации кабелей в канале, чтобы избежать их провисания и оползней.
Таким образом, при выборе провода 3x2,5 мм² важно учитывать размер канала, количество проволок, материал и требования по безопасности. С учетом этих факторов можно выбрать оптимальный кабель-канал, обеспечивающий надежность и безопасность всей проводки.
Что лучше, кабель канал или гофра?
На выбор вливают конкретные условия эксплуатации и требования безопасности. Оба варианта имеют свои преимущества и недостатки, в разных ситуациях может быть лучше один из них.
Кабель-канал преимущества:
- Защита от механических повреждений: обеспечивает более жесткую защиту проводов от внешних воздействий, таких как ушибы, сдавливание, загрязнение. Это особенно важно в местах высокой проходимости, например в общественных или производственных помещениях.
- Удобство монтажа и эстетика: выглядит аккуратно и организованно. Он легко монтируется на стенах и потолках, его можно скрыть за декоративными панелями. Это особенно важно для помещений, где нужна эстетика, например в офисах или жилых помещениях.
- Теплоотвод: обычно имеет более жесткие стены, способствуя лучшему теплоотводу, снижая вероятность перегрева проводов.
- Удобство обслуживания: легко открывается для добавления новых проводов, смен или ремонтов. Это особенно важно при необходимости частых смен электропроводки.
Недостатки:
-
Проблемы в монтаже в ограниченных пространствах: требует больше места установки, особенно если это модели с большим сечением. Это может быть неловко в местах с ограниченным пространством.
-
Жесткость: не так гибок, может быть сложным для использования в местах, где требуется высокая степень изгибов, точности.
Гофра (гибкий трубопровод) преимущества: -
Гибкость: очень гибкий материал, делая ее идеальной для прокладки проводки в труднодоступных местах, для выполнения сложных сгибов. Она отлично подходит для кабелей, которые нужно проложить вдоль труб, в углах, за мебелью и т.д.
-
Легкость установки: установка проще и быстрее, особенно в ограниченных пространствах. Гофра легко надевается на провода, монтируется в необходимых местах без усилий.
-
Дешевизна: как правило, более дешевая, что может быть важным фактором при больших объемах работ.
Гофра (гибкий трубопровод) преимущества:
- Гибкость: очень гибкий материал, делая ее идеальной для прокладки проводки в труднодоступных местах, для выполнения сложных сгибов. Она отлично подходит для кабелей, которые нужно проложить вдоль труб, в углах, за мебелью и т.д.
- Легкость установки: установка проще и быстрее, особенно в ограниченных пространствах. Гофра легко надевается на провода, монтируется в необходимых местах без усилий.
- Дешевизна: как правило, более дешевая, что может быть важным фактором при больших объемах работ.
Недостатки:
- Меньшая защита от внешних повреждений: хотя защита провода от некоторых механических повреждений менее эффективна.
-
Теплоотвод: не всегда способствует эффективному теплоотводу, особенно если провода в нем плотно прилегают друг к другу. Это может привести к перегреву проводов, если в нем проложено несколько проводов с высокой нагрузкой.
-
Эстетика обычно выглядит менее эстетично, ее использование в жилых помещениях может смотреться менее аккуратно.
В большинстве случаев для стационарных и открытых установок лучше использовать кабель-канал, поскольку обеспечивает лучшую надежность, эстетичность и теплоотвод. Гофра является хорошим выбором для прокладки проводки в труднодоступных местах, где гибкость, простота монтажа важны, а эстетика и надежность не столь критичны.
Какой кабель можно использовать для разводки дома?
Для разводки электропроводки по дому важно выбрать тот, который будет обеспечивать не только прочность проводов, но и удобство, а также соответствовать стандартам безопасности. Чаще всего для разводки по дому используются пластиковые, поскольку они просты в монтаже и достаточно надежны.
Вот несколько рекомендаций по выбору:
- Размер: должно быть выбрано таким образом, чтобы оно обеспечивало достаточное пространство для укладки проводов, не перегружая их и не создавая условий перегрева. Для проводов с сечением 1,5 мм² (например, для освещения): обычно подойдет размерами 16x16 мм или 20x20 мм. Эти размеры обеспечивают достаточную свободу для укладки проводов, позволяющие легко дополнить проводку в будущем, если это потребуется. Для проводов с сечением 2,5 мм² (например, для розеток): для этого типа проводов лучше выбрать кабель-канал размерами 20x20 мм, 25x25 мм, чтобы обеспечить нормальный теплоотвод и удобство укладки. Для более мощных проводов (например, 4 мм): в этом случае рекомендуется размером 25x25 мм. Это даст достаточно простора для надежного монтажа и прочности проводки.
- Тип: пластиковые – это самый популярный выбор для разводки. Они легкие, недорогие, легко монтируются и имеют хороший внешний вид. Часто имеются дополнительные элементы, такие как соединители, уголки и крышки, упрощая монтаж в разных местах. Металлические используются в основном для наружной проводки, в местах, где требуется дополнительная надежность. Это может быть полезно для использования в помещениях с повышенной нагрузкой, на улице.
- Типы сечений: для домов обычно подходят кабель-каналы с квадратным, прямоугольным сечением. Прямоугольные (например, 20x10 мм, 25x16 мм) часто используются в случаях, когда нужно разместить несколько проводов в одном канале, например для разведения проводки для освещения и розеток.
- Теплоотвод: при выборе следует помнить: проводка должна быть защищена от перегрева. Для этого важно учитывать не только размер, но и материал. Пластиковые каналы с хорошей вентиляцией будут способствовать лучшему теплоотводу, особенно если в них прокладывается несколько проводов.
