Как выбрать стабилизатор напряжения

Чтобы обеспечить безопасность работы бытовой техники, производственной электроаппаратуры и другой электроники, в систему устанавливают стабилизатор напряжения. Это устройство способно поддерживать выходной сигнал на выбранном уровне, что позволяет избежать повреждения оборудования в случае скачка напряжения или наоборот – резкого его понижения. Важно правильно подобрать подходящий сетевой стабилизатор напряжения, который будет подходить конкретным условиям эксплуатации. Рассмотрим основные параметры выбора стабилизаторов и разберем особенности их монтажа.

Параметры выбора стабилизатора напряжения

При покупке стабилизатора следует обращать внимание на его основные технические характеристики, которые непосредственно влияют на его работу.

Также важно обратить внимание на скорость реагирования стабилизатора на падение/повышение напряжения в сети – чем быстрее устройство способно отреагировать и стабилизировать напряжение, тем меньше вреда будет нанесено подключенным в сеть электроприборам. Из дополнительных параметров стабилизатора при его выборе стоит обращать внимание на уровень шума при работе (это вопрос исключительно комфорта), а также энергосбережение (уровень КПД в характеристиках прибора – чем выше, тем лучше). Покупая стабилизатор, желательно выбирать модели в металлическом корпусе – они более долговечны, пожаробезопасны и защищены от повреждений. Рассмотрим, что предполагают некоторые параметры.

Какой лучше выбрать стабилизатор однофазный или трехфазный

Фазность стабилизатора должна отвечать этому же параметру электросети.

• Традиционно 1-фазные стабилизаторы используются для установки вместе с приборами, которые потребляют 1-фазный ток – это практически все бытовые приборы, а также офисная оргтехника, устройства вентиляционных систем, обогреватели, сигнализация и т.д.

• Трехфазные аналогично используются с электротехникой, потребляющей до 380 В – обычно это производственное оборудование, промышленные печи, двигатели, электронасосы другая техника для обеспечения крупных производств, железнодорожных объектов, центров связи. Но применение 3-фазного стабилизатора может быть оправдано и в бытовой сети, если к дому подведен 3-фазная электросеть. Однако в таких случаях обычно устанавливают по одному 1-фазному на каждую фазу сети – так получается дешевле. Кроме того, если на одной из трех фаз отсутствует напряжение, 3-фазный стабилизатор полностью отключается, что обесточивает всю систему. А если установить 1-фазные стабилизаторы, этого не произойдет.

Но при условии подключения в 3-фазную сеть прибора, потребляющего 380 В, нужно обязательно использовать 3-фазный стабилизатор, 1-фазные не подойдут.

Как выбрать стабилизатор напряжения по мощности

При выборе стабилизатора на этот параметр следует обратить особое внимание. Если стабилизатор будет иметь меньшую мощность, чем суммарная нагрузка системы электросети, он будет часто отключаться вследствие перегрузки. Чтобы рассчитать необходимую мощность стабилизирующего устройства, необходимо суммировать мощности всех приборов, включенных в сеть. Для этого стоит воспользоваться номинальным значением, которое указывается на каждом устройстве в Ваттах, а еще лучше – перевести в значение Вольт-Ампер, так получится рассчитать не только активную мощность, а полную. Чтобы перевести значение в Вт в ВА, необходимо разделить номинальное значение, указанное в характеристиках прибора, на специальных коэффициент cos(φ). Это коэффициент иначе называется Power Factor, именно под таким названием он может встречаться в паспорте устройства. Если нет данных, то его можно принять за 0,7-0,8. В результате, формула выглядит таким образом: ВА=Вт/cos(φ)

Важно учитывать, что подбирать стабилизатор следует  более мощный (на 20-30%), чем суммарное значение приборов в ВА, поскольку если напряжение в сети упадет, то мощности устройства может не хватить на поддержку всех электроприборов в сети. Свободный запас мощности можно также использовать для добавления других приборов без риска перегрузки.

Рассмотрим реальную ситуацию подбора стабилизатора для конкретной сети с определенным набором устройств. Например, нужен 1-фазный прибор, чтобы защитить бытовую технику от возможных перепадов напряжения. В квартире постоянно эксплуатируются ПК с мощностью 0,5 кВт и коэффициентом 0,95, обогреватель (1 кВт и 0,9) и телевизор (0,4 кВт и 1). Чтобы рассчитать значение полной мощности, нужно подставить данные в формулу по каждому прибору отдельно:

Суммируя полученные числа, получаем 2037,4 ВА, далее прибавляем запас мощности и выбираем стабилизирующее устройство на 2500 ВА.

Советуем почитать про виды светодиодных модулей

Стоит отметить, что данные приведенные для расчета, носят условный характер, поэтому нельзя использовать для всех компьютеров, телевизоров и обогревателей эти значения. Если нужна централизованная защита всех устройств объекта (дома, офиса, квартиры) можно использовать более простой вариант расчета, без суммирования всех мощностей приборов. Обращают внимание на номинальное значение вв1-го автомата – если нужен прибор для 1-фазной сети, значение надо умножить на 220, для 3-фазной – соответственно на 380 и √3. Полученное число округляют в большую сторону и прибавляют 30%.

Рассмотрим, как подобрать стабилизатор для коттеджа с 3-фазной электросетью.

• Например, к сети подключены 3-фазные устройства, а электрощит имеет номинал в 25 А. Тогда можно рассчитать мощность стабилизатора так:

С учетом запаса, стоит выбирать стабилизатор на 20 кВА.

• Если в подобной 3-фазной сети нет 3-фазных потребителей, а номинал вв1-го автомата, например, 20А, то нужно выбрать по 1-му 1-фазному стабилизатору на каждую фазу:

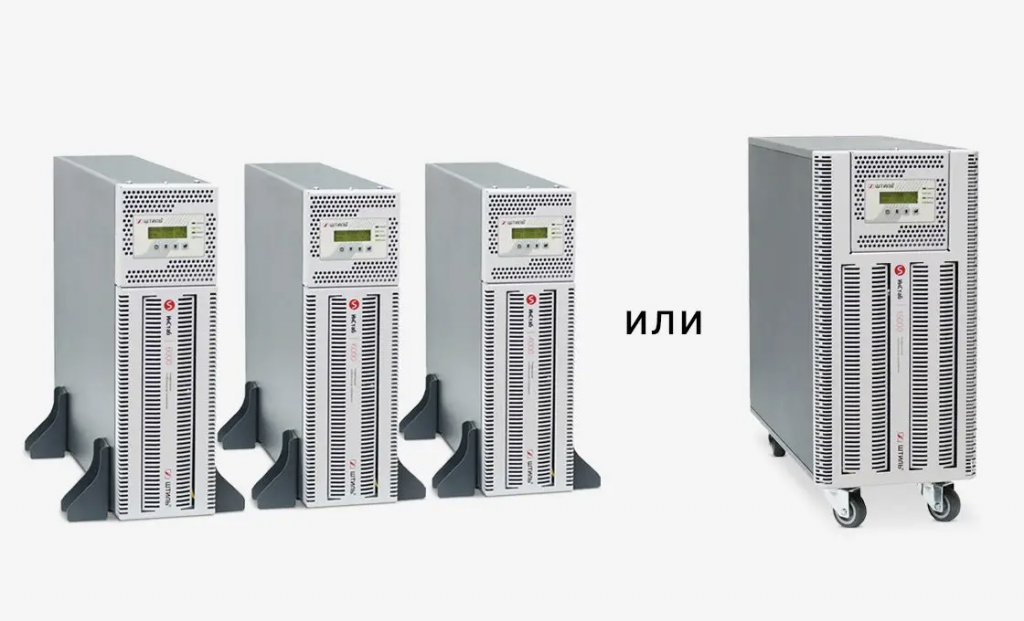

Таким образом, для такого варианта сети стоит установить три 1-фазных стабилизатора по 8 кВА.

• Если в сети используются устройства с высоким пусковым током, то расчет должен проводиться по максимальному значению. Это относится к технике (бытовой и производственной), которая имеет двигатели.

Что касается точности стабилизации, по госстандарту она должна не превышать 10 процентов, но большая часть устройств, которые предлагаются на рынке, имеет точность от 3 до 8 процентов. Важно, чтобы отклонения от номинального значения соответствовали допустимым параметрам подключенных к сети устройствам, которые указываются в документах на технику. Если информация отсутствует, то для приборов освещения принимается 3%, медоборудования и измерительных устройств – 1-3%, большая часть обычных бытовых устройств – 5-7%. Для сети, в которой подключено несколько приборов с разными значениями, стоит подбирать стабилизатор по меньшему из них, либо разделить устройства на несколько групп с похожими значениями и установить несколько стабилизаторов.

Способы установки стабилизатора напряжения

Существует несколько вариантов установки стабилизатора в зависимости от типа корпуса.
