Планирование электрики в квартире - как правильно спланировать, схема

Схема электропроводки в квартире своими руками

1. Начертить план квартиры от руки или с помощью онлайн-планировщика.
2. Нанести на план мебель и электроприборы.
3. Поместить на плане места электроточек возле электроприборов, добавив дополнительные гнезда для переносных электроприборов, возле кроватей, тумбочек, в ванной (влагозащитные). Добавить ТВ точки, слаботочки, компьютерную точку возле телевизоров и мест для компьютера.
4. Пометить места расположения осветительных приборов и нанести их на схему электропроводки.
5. Поместить возле дверей переключатели (одноклавишные, двухклавишные, трехклавишные и проходные).
6. Наложить схему розеток на план освещения, прописать отступы от пола и стен до электроточек и тумблеров.
7. Расположить на схеме силовой щиток и распределительные коробки.

Планирование домашней электрики

Как можно заметить, схема строится обратным образом. Сначала на план наносят технику, осветительные приборы, а далее исходя их особенностей мощности выбирают систему разводки, защитные устройства и сечение проводов.

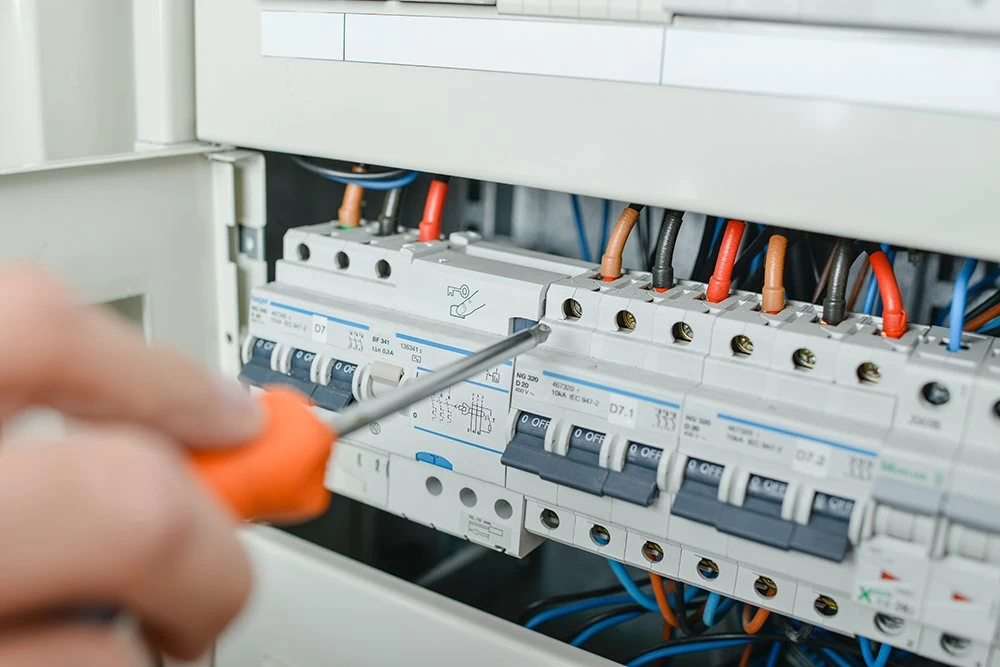

Выбор автомата

Не рекомендуем покупку панели с десятками автоматических выключателей без особой на то необходимости. Выбор автоматического переключателя основывается на мощности вводного автомата. Для расчета мощности умножьте силу тока на напряжение. Чтобы автомат отключался при коротком замыкании, мощность должна соответствовать мощности подключаемого кабеля. Дополнительно проверьте материал электрокабеля (алюминий или медь), сечение и состояние.

Мастер-выключатель

Обратите внимание на систему «умный дом». Она предполагает подключение всех контуров освещения к отдельным автоматам и введение в схему главного переключателя, управляющего группой через реле. Мастер-выключатель устанавливают рядом с входной дверью, чтобы, выходя из дома и нажимая на главный выключатель, выключались светильники, не прекращая работу бытовых приборов.
В коридоре обеспечьте яркое базовое освещение и приятную боковую подсветку. Выбирайте регулируемые светильники, это позволит акцентировать внимание на отдельных элементах. Учитывайте потребность в дополнительных электрических точках и Ethernet-кабеле для размещения в коридоре Wi-Fi-роутера, NAS-накопителя и других приборов.

Спальни

Рекомендуется оснастить спальню проходными тумблерами, что позволит включать освещение у двери и выключать у кровати. Кроме того, важно предусмотреть освещение вблизи кровати. Независимо от того, привыкли ли вы читать перед сном, наличие ночного светильника рядом с местом для сна создаст дополнительный комфорт.

Гостиная и кухня

Для создания атмосферы в столовой рекомендуется подвесная люстра, яркость которой изменяют с помощью диммера, установленного в доступности от стола. Учитывайте, что в зимний период в гостиной или на кухне часто устанавливают новогоднюю елку, поэтому заранее продумайте место для подключения гирлянды. Также важно определить расположение кухонных рабочих столов и предусмотреть достаточное количество электроточек и освещения для комфортного использования техники.

Санузел

Тут предпочтительным решением станет монтаж датчиков движения для освещения, что не только сподручно, но и экономит электроэнергию, автоматически выключая свет через 5-7 минут бездействия. Подсветка зеркала и декоративных ниш придаст ванной комнате некий шарм.

Гардероб

Советуем предусмотреть два типа освещения: базовое и акцентное. Не стоит пренебрегать установкой розеток, которые бывают нужны в неожиданный момент.

Монтажная и принципиальная схема подключения электрики в квартире

Монтажная схема электрики представляет собой детализированный план, на котором с использованием специальных символов указываются места размещения компонентов электросети и их соединения. Актуальность предварительного планирования заключается в том, что изменения в процессе монтирования будут затруднительными, опасными и затратными.

1. Распределительные щитки
2. Счетчик электроэнергии
3. Защитные устройства (дифреле, автоматические переключатели, дифавтомат)
4. Кабели и провода для подключения
5. Переключатели и розетки
6. Осветительные элементы
7. Стационарные электроприборы

Нормы ПУЭ, которые нужно учесть в плане проводки в квартире

Важно также следовать общим правилам безопасности при проектировании электроразводки: избегать заземления через нейтраль, для ванных комнат предусмотреть использование трансформатора и устройства защитного отключения, для электроплиты установить автоматический переключатель на 63 А.
Электропровод прокладывается горизонтально или вертикально с поворотами на 90 градусов, соблюдая минимальное расстояние между проводами в 3 мм, от пола не менее 15 мм и от откосов дверей и окон — не менее 10 мм. Подвод кабеля к тумблерам делается сверху, к электроточкам — снизу, а электрощиток устанавливается на высоте, недоступной для детей.

Чертим план квартиры

Схема расположения розеток

В комнатах, где планируется повесить телевизор, важно предусмотреть 220-вольтные розетки, ТВ электроточки для подключения антенны, спутникового или кабельного ТВ. Для Smart TV добавляют электрическую точку RJ45. Аналогичная электроточка делается и для компьютера. Каждый тип на плане обозначается отдельным символом.
В спальне пригодится дополнительная розетка на 220 вольт, это будет удобно для подключения переносных устройств.
На кухне нужны электрические точки для габаритных стационарных приборов и некоторое количество дополнительных для блендера, кофеварки, электрочайника и т.д.

Схема расположения осветительных приборов

После того как определились с расстановкой электроточек, следующим шагом будет планирование системы освещения. На чертеже обозначаем места, где будут установлены разнообразные осветительные элементы (люстры, бра, настольные и напольные лампы, ночники). Важно учесть дизайн потолков, если планируется использование натяжных потолков или гипсокартонных конструкций, так как это влияет на размещение осветительных приборов и особенности монтажа.

Схема расположения выключателей

На следующем этапе происходит планирование месторасположения комнатных тумблеров. Обычно их устанавливают рядом с входными дверями, поэтому важно определить местоположение и направление открывания дверей, чтобы переключатели были доступны и не блокировались открытой дверью. Поэтому на этом этапе в чертеж добавляются двери.
Тумблера рекомендуем устанавливать у входа в комнату, а в туалете и ванной комнате при выходе. Выбирайте одноклавишные, двухклавишные и трехклавишные типы тумблеров, это позволяет с одного места управлять несколькими приборами. Например, рядом с ванной комнатой предусмотрите двухклавишный выключатель: одна клавиша для туалета, другая – для коридора.
Также один прибор можно контролировать несколькими тумблерами. Каждый тип переключателя помечайте на чертеже.
Далее определяют место для установки силового щитка и указывают на чертеже размеры комнат и громоздкой мебели, расстояния до центра розеточного выхода, переключателей, осветительных приборов.

Схема прокладки проводов

Для тех, кто решил самостоятельно заняться электромонтажом, предстоит дополнить чертеж обозначением мест для распределительных коробок и силового щитка и разработать маршрут прокладки кабелей. Традиционно распределительную коробку устанавливают у входа, с отводом кабеля от розеток к этой коробке. Электропровод к каждой электроточке прокладывается отдельно, чтобы избежать создания единого шлейфа для нескольких электроточек.
Кабели прокладываются строго по вертикали и горизонтали, без использования кратчайших путей, например, в штробах вдоль потолка с вертикальными спусками к местам установки электроточек. Для розеток используется кабель сечением 3х2,5 кв.мм.
Кабель от выключателей и осветительных приборов к распределительной коробке тоже прокладывают в штробах, а от осветительных приборов под гипсокартонным потолком – в гофротрубе, используя кабель сечением 3х1,5 кв.мм. Для соединения переключателя и коробки допускается использовать кабельную линию меньшего сечения 2х1,5 кв.мм.
Место для силового щитка выбирают у входной двери. От каждой распределительной коробки к щитку прокладывают две линии кабеля (для розеток и для освещения), за исключением тех комнат, где будет только одна линия освещения.
Таким образом, создание плана электропроводки собственноручно вполне выполнимая задача, не требующей сверхусилий, как кажется на первый взгляд.

Группировка потребителей и выбор автомата

Стандартная электропроводка представляет ветвистую, древообразную сеть. В многоэтажках на этажах размещают щиты распределения, откуда проводят линии к каждой квартире. Линии подключаются через выключатель и счетчик, а затем кабельная линия подсоединяется к щиту внутри жилья. Здесь устанавливают модульное оборудование для защиты: автоматические тумблера, устройства защитного отключения и др. После чего формируют группы кабелей для отдельных типов потребителей.

• Для электрической точки — 25 А для любого помещения
• Для освещения — 10 А
• Для крупной бытовой техники — 25 А или 35 А
• Примеры схем для однокомнатной квартиры

При общей нагрузке на электросистему жилья, не превышающей 25 А, существует как экономически выгодная возможность сделать электросети через единый контур, управляемый одним автоматическим переключателем. Этот подход был распространен в прошлом и предусматривал объединение осветительных устройств и силовых электроточек в одну цепь. Однако современные требования к электромонтажу отходят от этой практики в пользу создания независимых раздельных контуров.

1. Стационарная бытовая техника (стиральные машины, холодильники, кондиционеры, плиты и т.д.)
2. Электроточки для маломощных устройств
3. Освещение, где кабели от автоматов к выключателям и светильникам прокладываются через распределительные коробки, по принципу схожему с работой с линиями электрических точек.
4. Такая проводка на практике демонстрирует эффективное разделение нагрузки по различным контурам с монтажом индивидуальных устройств защитного отключения, что гарантирует надежную и безопасную работу, исключая снижение напряжения и аварийные ситуации в сети

Для двухкомнатной квартиры

Различия между чертежами для работ по монтажу снабжения однокомнатной и двухкомнатной квартиры главным образом состоит в большем количестве контуров.

Для трехкомнатной квартиры

Для трехкомнатных и четырехкомнатных квартир план будет аналогичным, но с еще более разветвленной структурой, учитывающей функционал помещений и используемой техники.

• Возможность отключения от сети только поврежденной ветки.
• Равномерное распределение нагрузки.
• Повышенная безопасность за счет снижения риска перегрузок и перегрева проводки.

Инструмент, который понадобится для работы

1. Индикаторная отвертка для определения наличия напряжения;
2. Угловая шлифовальная машина с дисками для резки по камню;
3. Стамеска;
4. Изолированные отвертки;
5. Перфоратор;
6. Плоскогубцы;
7. Клещи;
8. Рабочий нож;
9. Удлинитель;
10.  Шпатель;
11. Строительный уровень;
12. Переносной светильник

Выбор кабеля и расчет его сечения

Разметка розеток и выключателей

• Монтаж проводится слева от входа в помещение;
• Высота установки не менее 0,9 метра от уровня пола;
• Электроточки в спальне и гостиной размещают на высоте около 0,4 метра от пола, на кухне – между 0,95 и 1,15 метра, в ванной комнате применение стандартных электрических точек по правилам безопасности не допускается.

Штробление стен

Укладка кабеля

Подходы к прокладке открытой и скрытой электропроводки схожи. Работу начинают от мест подсоединения оборудования, направляясь к центральному распределительному щиту. Затем главная линия протягивается в щиток, с последующим переходом к следующему электрическому контуру. Для упрощения идентификации на концы устанавливают маркировочные бирки. По завершении монтажа, провода скрывают в специальных коробах или заделывают в стену под штукатурку.
Установка подрозетников и распаечных коробок

Установка и сборка электрического щита

Монтаж розеток и выключателей

После того как провода проложены к коробкам, приступают к монтажу электроточек и тумблеров для света. Этот процесс требует использования базового набора инструментов: плоскогубцы, кусачки и отвертку.

Какие должны быть обозначения на электрических схемах

Проверка качества работы

Что входит в план электрики?

Проектирование включает создание плана сценария освещения для помещений, определение мест установки светильников, переключателей и схемы подключения электроприборов.	В проекте учитываются типы выключателей — будь то внешние или встроенные, кнопочные, поворотные или сенсорные — и каждому выключателю присваивается конкретное место и связь с конкретным прибором, что помечается на чертеже стрелками.	Для каждой розетки указывается тип, обеспечивая этим эффективное планирование работ.
Отличие профессионального проекта от любительского заключается в детализации и предварительном планировании расположения элементов. Например, предварительное знание расположения мебели помогает избежать шнуров, висящих на стене в спальне, и обеспечивает эстетическое и функциональное размещение настенные светильники без использования удлинителей.	Проект может включать дублирующие тумблера, расположенные в разных частях комнаты для комфортного управления освещением, расположение электроточек и электроприборов. Например, если захотите установить систему "теплый пол", это отражается в плане, аналогично, при установке телевизор на кухне, это также учитывается при разработке.	Важно внимательно подходить к планированию функциональных зон, учитывая желания заказчика и ряд технических требований. В спальной зоне акцент делается на функциональном освещении и возможности подключения разнотипных устройств, тогда как на кухне и в ванной комнате ввиду повышенной влажности и повышенной температуры пристальное внимание уделяется вопросам безопасности.
В ванной комнате допустима только скрытая проводка, запрещено использование тройников и удлинителей.	Установка гидромассажной ванны требуют предварительной прокладки проводки и учета потребности в подключении скрытых стереосистем, акустики или телевизора.	Следует заранее определить места для подключения устройств, согласно рекомендациям будущих жильцов
В перечне всегда присутствуют стиральная машина, бойлер, фен и другие приборы, требующие своеобразного подхода к подключению, заземлению и установки отдельных устройств защитного отключения.	На финальном этапе проектирования, дизайн-проект визуализируется с использованием специальных программ для создания трехмерных моделей.	Это помогает дизайнеру учесть технические детали, особенности оборудования и индивидуальные пожелания, технические нормы и правила устройства электропроводки.
