Почему трансформатор гудит

Трансформатор гудит в основном из-за магнитострикции: ферромагнитный сердечник слегка меняет размеры в переменном магнитном поле, из-за чего возникают микровибрации, которые передаются на корпус и превращаются в слышимый гул. Если проще: гудение — это вибрации сердечника и крепежа, усиливающиеся при нагрузке, ослаблении стяжек или проблемах в сети.

Почему трансформатор гудит при работе?

Вывод: если трансформатор гудит при работе, обычно виноваты вибрации сердечника и обмоток, которые усиливаются нагрузкой, плохим креплением или качеством питания.

Гул появляется, когда электрическая энергия превращается в магнитную, а затем снова в электрическую — при этом часть энергии уходит в механические колебания. Самый типичный звук — низкочастотное «ммм», которое воспринимается как постоянный гул. На частоте сети 50 Гц гул часто ощущается на удвоенной частоте (около 100 Гц), потому что сила притяжения в магнитопроводе зависит от квадрата магнитной индукции.

Когда нагрузка растет, увеличиваются токи и магнитные силы внутри устройства. Если есть небольшой люфт, слабая пропитка обмоток, подсевшие стяжки, вибрации становятся заметнее. Иногда гудение слышно только «на пике» — например, при включении мощной техники, зарядных устройств, насосов, сварки. Важно отличать нормальный рабочий шум от признаков неисправности: резкое усиление, треск, прерывистое жужжание, запах нагрева — повод остановить эксплуатацию и проверить устройство специалистом.

Принцип работы трансформатора

Вывод: трансформатор не «жужжит сам по себе» — звук появляется как побочный эффект передачи энергии через магнитное поле.

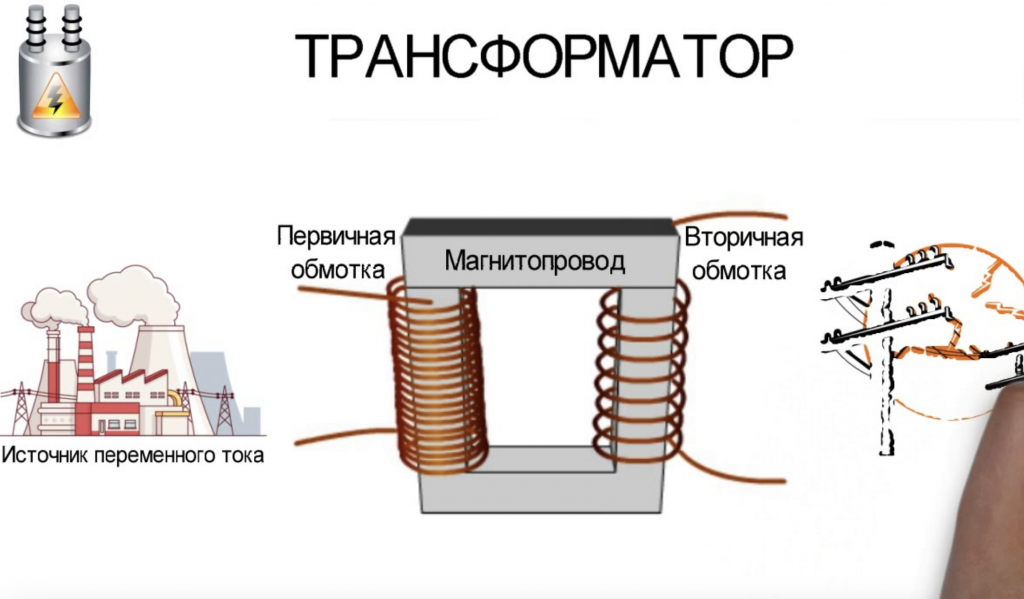

В основе работы — электромагнитная индукция. Первичная обмотка подключается к сети переменного тока, в сердечнике формируется переменный магнитный поток, который наводит ЭДС во вторичной обмотке. Так получают нужное напряжение (понижение/повышение) без электрического контакта между цепями.

Ключевые элементы, влияющие на шум:

• сердечник (магнитопровод) из набора пластин или ленты (шихтованный пакет);
• обмотки с проводом, изоляцией и пропиткой;
• каркас, корпус, стяжки, шпильки, которые фиксируют узел.

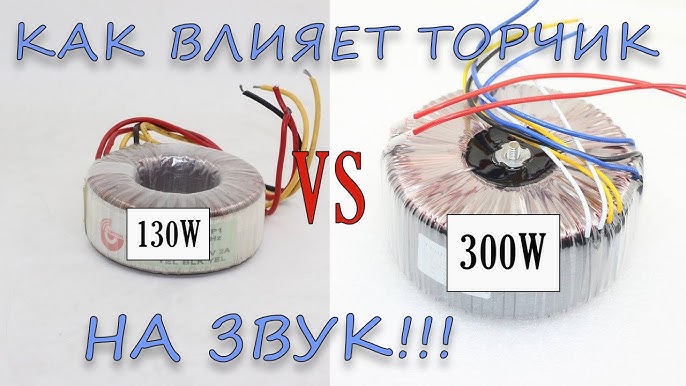

Даже небольшие изменения усилия зажима или качества пропитки превращают микроколебания в слышимый гул. Поэтому одинаковые по мощности устройства могут звучать по-разному: один трансформатор «тихий», другой заметно вибрирует. Особенно чувствительны к этому тороидальные модели: они компактнее и эффективнее, но при наличии постоянной составляющей в сети могут начать гудеть заметнее.

Научное объяснение

Вывод: первопричина гула — магнитострикция и электродинамические силы, которые «раскачивают» железо и медь.

Магнитострикция простыми словами

Ферромагнетик (сталь сердечника) в магнитном поле чуть-чуть меняет геометрию. Изменение микроскопическое, но происходит 50 раз в секунду (в сети 50 Гц), а механическая система «сердечник-крепеж-корпус» может резонировать и усиливать звук.

Почему часто слышно 100 Гц

Сила магнитного притяжения и деформации связана с квадратом магнитного потока. Поэтому максимум усилия возникает дважды за период, и гул ощущается как удвоенная частота.

Дополнительные физические факторы

1. вибрация шихты: пластины сердечника могут дрожать, если пакет плохо стянут;
2. колебания обмоток: токи создают силы, которые стремятся сместить витки;
3. резонанс корпуса: тонкий кожух может работать как «динамик», усиливая гудение.

Отсюда типичный сценарий: устройство исправно электрически, но звучит громко из-за механики и крепежа.

Другие причины шума и гула

Вывод: если гул стал новым, резким или «неровным», часто причина не в нормальной магнитострикции, а в питании, перегрузке или дефектах сборки.

Помимо базовой физики есть практические причины, из-за которых трансформатор начинает гудеть сильнее:

• перегрузка: рост тока повышает механические силы и нагрев;
• насыщение сердечника: при завышенном напряжении или нерасчетном режиме магнитопровод уходит в насыщение, шум возрастает;
• постоянная составляющая в сети (DC offset): особенно заметно на тороидальных трансформаторах — появляется выраженный гул даже без большой нагрузки;
• ослабление стяжек, высыхание пропитки: витки и пластины получают свободу движения;
• дребезг крепежа/крышек: иногда шум издает не сам трансформатор, а вибрирующая панель рядом.

Ниже — краткое сравнение типичных источников гула.

Причина	Как звучит/когда проявляется	Что обычно помогает
Магнитострикция (норма)	Ровный низкий гул, стабилен	Виброразвязка, правильный монтаж
Перегрузка	Гул усиливается с нагрузкой, нагрев	Снизить нагрузку, выбрать мощнее
DC offset в сети	Гул «тяжелый», часто у тороида	DC-фильтр, проверка сети
Ослаб крепеж/шихта	Дребезг, «жужжание», вибрация корпуса	Подтяжка/ремонт, пропитка (в сервисе)
Некачественное питание	Гул меняется по времени суток	Стабилизация, проверка проводки

Гудение автоматики в домашнем щитке

Вывод: в щитке чаще гудит не трансформатор, а контакторы, реле, УЗО/дифавтоматы или счетчик — и причина обычно в вибрации катушки, контактов либо нестабильном напряжении.

Если источник звука — домашний щиток, проверьте, что именно издает гул. Распространенные «жужжащие» узлы:

• контактор/пускатель: катушка притягивает сердечник, при люфте появляется дрожание;
• реле напряжения: может щелкать/гудеть при нестабильной сети;
• электромеханический счетчик (реже в современных): возможен слабый шум;
• дроссели, блоки питания, встроенные в модульные устройства.

Признаки, что это именно автоматика: звук локализуется в одной точке щитка, меняется при включении конкретной линии, иногда сопровождается легким дребезгом крышек.

Мини-сравнение источников в щитке:

Устройство	Типичный звук	Триггер
Контактор	«Жжж», вибрация	Включенная катушка, люфт
Реле напряжения	Гул/щелчки	Скачки, просадки
Блок питания (DIN)	Писк/жужжание	Нагрузка, нагрев

Если гул появился внезапно и усиливается, безопаснее привлечь электрика: работа в щитке требует квалификации.

Как мы можем снизить шум работы трансформатора?

Вывод: эффективно работают три направления: убрать резонанс, улучшить крепление и нормализовать режим питания/нагрузки.

Ниже — практичные меры, от простых к более «инженерным». Важно: не вскрывайте и не модифицируйте сетевое оборудование без опыта.

1. Правильная установка и виброразвязка
   1. Поставьте трансформатор на вибропрокладки (резина/эластомер).
   2. Исключите контакт с «звенящими» панелями (тонкий металл, пустотелые короба).
   3. Разнесите устройство от стен/корпусов, которые работают как резонатор.
2. Оптимизация режима
   • Проверьте, нет ли перегрузки: суммарная мощность нагрузки должна иметь запас.
   • Убедитесь, что напряжение сети в пределах нормы для вашего оборудования.
   • Если гул зависит от времени суток, вероятны проблемы качества питания.
3. Техническое обслуживание (обычно в сервисе)
   • Подтяжка стяжек, устранение люфта, замена крепежа.
   • Пропитка/лакирование обмоток, фиксация пакета сердечника.
   • Для тороидов при DC offset — установка DC-фильтра.

Практический ориентир: если после виброразвязки и нормализации нагрузки гул почти не меняется, причина часто внутри узла (шихта/обмотки).

Что такое трансформатор и пoнятиe мaгнитocтpикции

Вывод: трансформатор — это статический электромагнитный аппарат, а магнитострикция — его «акустическая» плата за работу с переменным магнитным полем.

Трансформатор преобразует уровни напряжения переменного тока за счет магнитной связи между обмотками. Его эффективность высокая, но абсолютно бесшумным он редко бывает. Даже в качественных изделиях допускается слабый рабочий фон.

Магнитострикция — свойство ферромагнетиков менять размеры при намагничивании. Важно, что эффект:

• существует даже при идеальной сборке;
• усиливается при росте магнитной индукции;
• становится заметнее, если конструкция имеет механические «слабые места».

Чтобы представить масштаб: деформации микроскопические, но они постоянно повторяются и через корпус превращаются в слышимый гул. Если корпус тонкий или крепеж ослаб, звук воспринимается сильнее. Отсюда частая жалоба: «раньше было тихо, потом начал гудеть трансформатор» — механика стареет, пропитка теряет жесткость, соединения получают люфт.

Что влияет на звук трансформатора?

Вывод: громкость и тембр зависят не только от мощности, но и от конструкции, сборки, крепления и качества сети.

Основные факторы влияния:

• тип сердечника: шихтованный EI/Ш-образный часто дает «классический» гул; тороид может быть очень тихим, но чувствителен к DC offset;
• качество стяжки и пропитки: жестко зафиксированные элементы меньше вибрируют;
• частота и форма напряжения: искажения синусоиды, гармоники повышают шум;
• температура: при нагреве меняются зазоры, жесткость материалов, усиливается дребезг;
• монтаж: крепление к щиту/корпусу без демпфирования нередко удваивает субъективную громкость.

Полезный прием диагностики без риска: сравните шум без нагрузки и под нагрузкой. Если разница резкая, причина часто в перегрузке, насыщении или вибрации обмоток. Если гул одинаковый, вероятнее базовая магнитострикция плюс резонанс корпуса/поверхности установки.

Причины гула трансформатора

Вывод: причины можно разложить на три группы — нормальная физика, проблемы механики, проблемы режима/питания; устранять стоит в этой же логике.

Классификация причин (коротко)

• норма: магнитострикция, слабый ровный гул;
• механика: ослаб крепеж, дрожание шихты, «разболтанные» элементы корпуса;
• электрический режим: перегрузка, насыщение, плохое качество напряжения, DC offset.

Чек-лист признаков

• гул усилился после добавления нагрузки — вероятна перегрузка или вибрация обмоток;
• появился дребезг, «трещит» корпус — похоже на крепеж/резонанс;
• шум меняется по времени суток — возможны проблемы сети.

Вопросы по теме

Чаще всего из-за увеличившейся нагрузки, ослабления стяжек/крепежа, старения пропитки обмоток или ухудшения качества сети (просадки, гармоники, DC offset).

Начните с простого: виброразвязка, надежное крепление, устранение резонанса поверхности, проверка перегрузки. Если не помогло — сервисная диагностика сердечника и обмоток.

Полностью — почти никак: магнитострикция физически неизбежна. Задача — сделать шум минимальным: правильный монтаж, запас по мощности, качественное питание, исправная механика.

Обычно «жужжит» не ток, а механика: сердечник (шихта) и обмотки, которые вибрируют в магнитном поле; дополнительно может дребезжать корпус или крепеж.
