Почему выбивает автомат

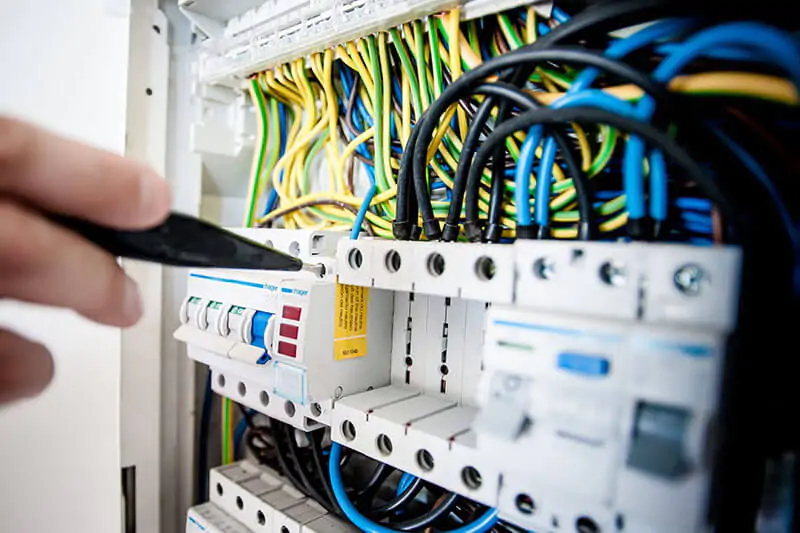

Когда в доме или офисе неожиданно отключается электричество, первым делом мы идём к щитку. И почти всегда видим одну и ту же картину: сработал автоматический выключатель. Он сработал не просто так — его задача — предотвратить серьёзные последствия для электросети и подключённого оборудования. Но что именно стало причиной срабатывания и как разобраться, не прибегая к хаотичному перебору — вопрос, заслуживающий внимания.

Почему может выбивать автоматический выключатель?

Причины отключения могут быть как банальными, так и технически сложными. Самые частые: перегрузка по мощности, короткое замыкание, повреждённая изоляция, ошибки в подключении или брак самого автомата. Также возможно влияние влажности, плохих контактов в клеммах и старения проводки.

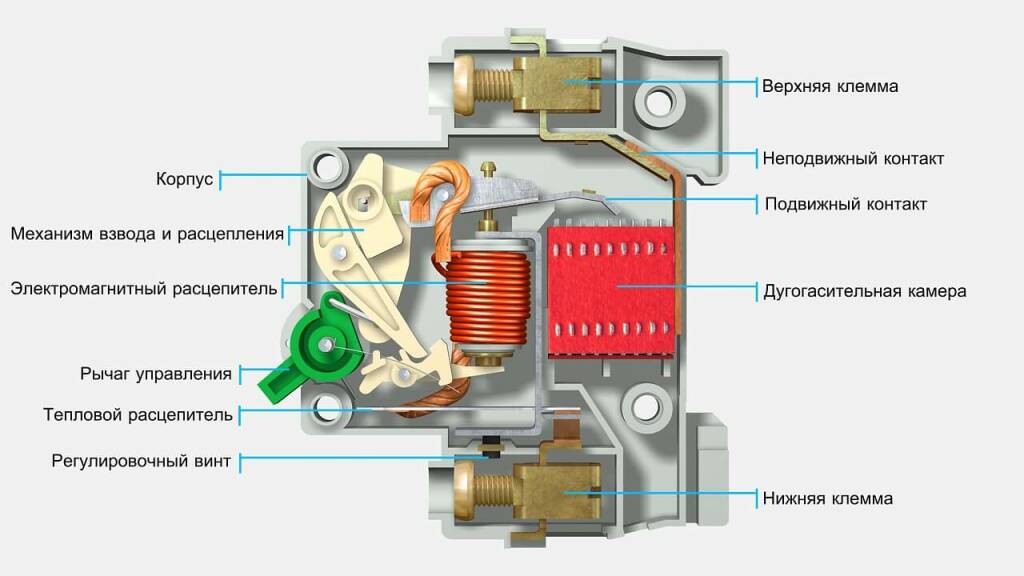

Принцип работы автоматических выключателей

Автомат состоит из двух ключевых компонентов: теплового и электромагнитного расцепителей. Первый защищает сеть от длительной перегрузки, второй — от коротких замыканий. Их скоординированная работа позволяет устройству быстро и точно реагировать на неполадки.

Автоматический выключатель — это не просто «тумблер», который разрывает цепь при проблемах. Внутри компактного корпуса скрыт точный инженерный механизм, сочетающий электромеханику, тепловую физику и мгновенную реакцию. Основная задача устройства — защитить электросеть и подключённое оборудование от аварийных ситуаций: перегрузки и короткого замыкания.

В основе работы автомата лежат два ключевых механизма отключения:

1. Тепловой расцепитель (реагирует на перегрузку)

Тепловая защита работает за счёт биметаллической пластины, состоящей из двух металлов с разным коэффициентом теплового расширения. Когда через автомат проходит ток, близкий к номинальному, пластина остаётся стабильной. Но при длительном превышении допустимого тока (перегрузке) она нагревается, изгибается и механически воздействует на спусковой механизм. Это приводит к размыканию цепи.

Такой процесс не мгновенный. Тепловой расцепитель позволяет кратковременным пусковым токам (например, при запуске электродвигателя) пройти без срабатывания. Но если перегрузка сохраняется — произойдёт отключение

2. Электромагнитный расцепитель (реагирует на короткое замыкание)

Этот механизм устроен иначе. Внутри автомата находится соленоидная катушка, создающая магнитное поле. При резком скачке тока, характерном для короткого замыкания, поле катушки быстро возрастает, и якорь втягивается внутрь. Он приводит в действие механизм отключения — питание отключается за доли миллисекунды.

Такая скорость необходима, потому что при КЗ ток может возрасти в десятки раз и моментально разрушить проводку, вызвать оплавление и даже пожар

Взаимодействие двух механизмов

Оба типа защиты — тепловая и электромагнитная — работают независимо, но находятся в одном корпусе. Это позволяет автомату адаптироваться под разные аварийные сценарии:

• При плавном, но устойчивом росте нагрузки — срабатывает тепловая защита.

• При мгновенном скачке тока — активируется электромагнитный расцепитель

Механическая часть

После срабатывания автомата контактная группа физически размыкается, и рычаг переключается в положение «выкл». При этом возникает электрическая дуга, которую нужно погасить. Для этого в автоматическом выключателе предусмотрена дугогасительная камера — система металлических пластин, рассекающих и охлаждающих дугу.

Что ещё важно знать

• Возврат автомата в рабочее состояние происходит вручную — автомат сам не включается повторно.

• Исправный автомат срабатывает точно по заданной характеристике, которая указана на корпусе: номинальный ток, тип (B, C, D и т.д.).

• При выборе автомата необходимо учитывать тип нагрузки, длину линии, сечение кабеля и другие параметры. Иначе устройство либо не сработает вовремя, либо будет отключаться без объективной причины

Два основных механизма срабатывания автоматических выключателей

• Тепловой — биметаллическая пластина изгибается при перегреве, размыкая цепь.

• Электромагнитный — катушка реагирует на резкий токовый скачок и мгновенно отключает питание.

Как не допустить неисправности автомата

Обслуживание электросети требует внимания: регулярная проверка соединений, защита от влаги, недопущение перегрузок и плановая замена старых или устаревших элементов. Важно следить не только за состоянием самого автомата, но и за всей линией, к которой он подключён. Автоматический выключатель — это словно предохранительный клапан в системе безопасности. Его надёжность напрямую зависит не только от качества самого устройства, но и от состояния всей электрической инфраструктуры. Чтобы он не подвёл в критический момент и не начал «беспокоиться» без повода — важно соблюдать ряд простых, но системных правил.

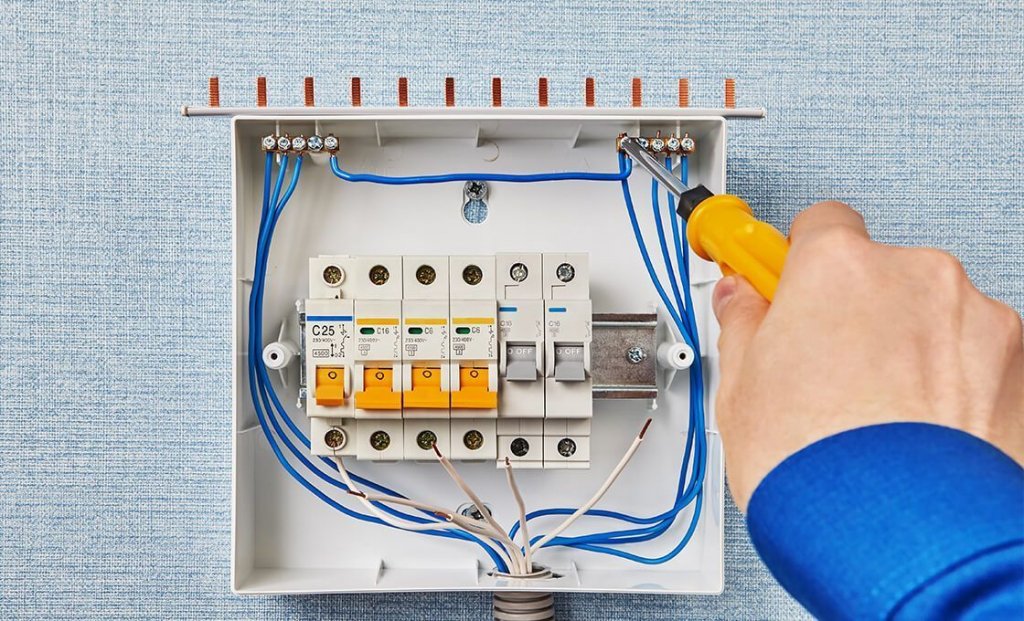

Прежде всего, следите за состоянием контактов в щитке. Со временем винтовые соединения могут ослабляться — это приводит к локальному нагреву, искрению и, как следствие, к ложным срабатываниям. Регулярная (раз в полгода) подтяжка клемм — как профилактический осмотр у врача: быстро, недорого и предотвращает большие проблемы. Не менее важно избегать постоянных перегрузок. Если в одной линии висят бойлер, микроволновка и стиральная машина — рано или поздно автомат скажет «стоп». Старайтесь равномерно распределять нагрузку по группам, а при необходимости — организовывайте дополнительные линии. Отдельного внимания заслуживает качество электромонтажа. Даже самый дорогой автомат не спасёт, если в распаечной коробке скручены алюминий с медью или использованы дешёвые скрутки без пайки. Все соединения должны быть надёжными, с минимальным переходным сопротивлением.

Следующий аспект — состояние проводки. Изоляция, потерявшая эластичность, трещины в оболочке, следы перегрева — всё это потенциальные источники короткого замыкания. Регулярные осмотры, особенно в старых домах или помещениях с повышенной влажностью, критически важны. Также стоит обращать внимание на «поведение» автомата. Если он начал периодически выключаться без видимой причины, срабатывает при подключении обычной нагрузки или нагревается даже без тока — это сигнал к диагностике. Лучше заменить автомат заранее, чем устранять последствия его отказа. Не стоит забывать и про условия эксплуатации. Автоматы не любят пыль, влагу и резкие температурные перепады. Электрощит должен быть установлен в сухом, хорошо проветриваемом месте, с достаточной степенью защиты от внешней среды (IP).

Выбило автомат и не включается: что делать

Отключите все приборы и попробуйте включить автомат повторно. Если он сразу отключается — вероятно, проблема внутри сети. Возможен перегрев, короткое замыкание или дефект самого автомата. В таком случае — вызывайте специалиста.

Шаг 1: Отключите все потребители в группе
Выньте вилки из розеток, отключите освещение и любую нагрузку, подключённую к линии, за которую отвечает автомат. Это нужно, чтобы исключить влияние одного из приборов.

Шаг 2: Попробуйте включить автомат
Если он остаётся во включённом положении — поочерёдно включайте приборы, наблюдая, после чего произойдёт повторное отключение.

Шаг 3: Автомат не держится во включённом положении?
Значит, проблема глубже:
– короткое замыкание в проводке,
– повреждённый кабель,
– вышедший из строя сам автомат,
– утечка тока через повреждённую изоляцию.

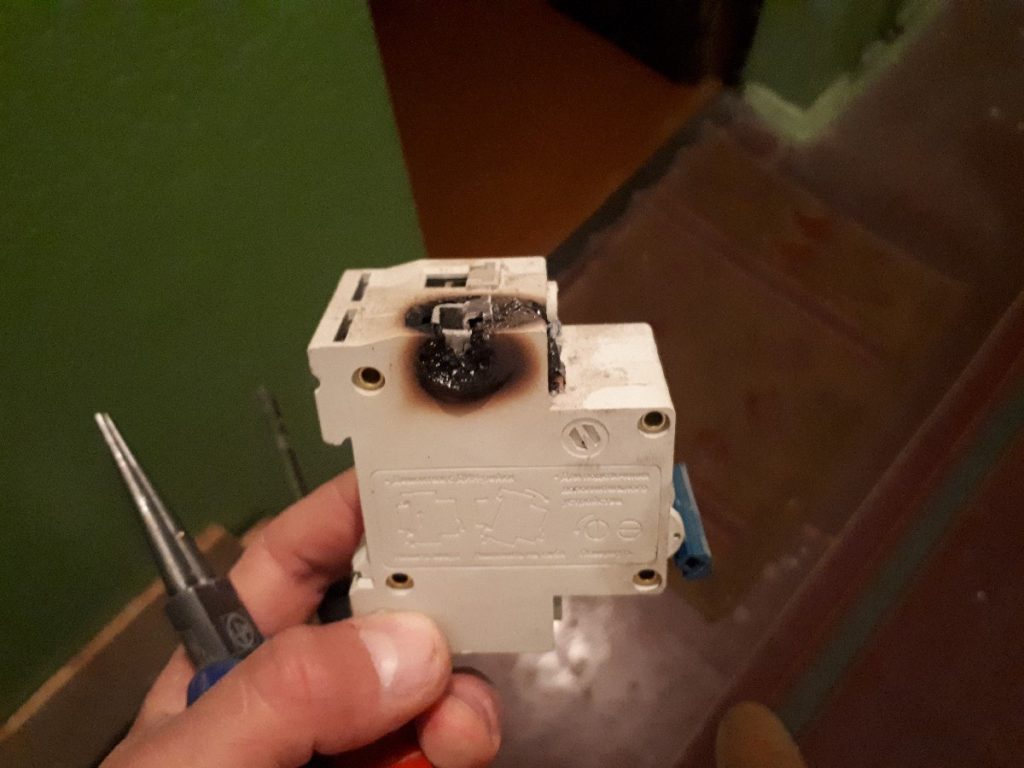

Сгорел автомат в щитке: причины

Выгорание автомата может быть следствием многолетней эксплуатации, систематических перегрузок, низкого качества сборки или ослабленных клемм. Иногда прибор просто не рассчитан на рабочую нагрузку и постепенно выходит из строя.

1. Ослабленные контакты
Одна из самых частых причин. Если клеммы плохо затянуты, возникает переходное сопротивление. На этом участке выделяется тепло — сначала незаметное, потом критическое. Контакт греется, корпус плавится, автомат выгорает изнутри. Особенно часто это происходит на старых линиях или при частых переподключениях.

2. Превышение нагрузки
Когда на автомат постоянно подаётся ток выше его номинала — он работает «на износ». Особенно это опасно, если автомат подобран неправильно или потребители в цепи были добавлены позже, без перерасчёта. Через время контактные группы перегреваются и выгорают.

3. Плохое качество самого автомата
На рынке немало дешёвых автоматов, которые выполнены с нарушениями технологии, из некачественного пластика или с упрощёнными внутренними узлами. Они могут сгореть даже при стандартной нагрузке — без перегрузок или коротких замыканий. Особенно опасны подделки под известные бренды.

4. Короткое замыкание
Если КЗ мощное и автомат не успевает разомкнуть цепь мгновенно, то он принимает удар на себя. Внутренние дугогасительные элементы не справляются, и возникает локальный перегрев с возгоранием корпуса. Это может происходить, если автомат не рассчитан по току отключения.

5. Самовольный «ремонт» или неправильный монтаж
Неверная установка автомата (например, неплотный зажим кабеля, обломанные клеммы, соединение разных металлов) может привести к нестабильной работе, перегреву и постепенному разрушению автомата. Особенно, если электромонтаж делался «на скорую руку».

Характеристики модульных автоматов — что нужно учитывать при выборе

Вот основные параметры, на которые следует обращать внимание при выборе автоматического выключателя:

Характеристика	Описание
Номинальный ток (In)	Максимальный рабочий ток, который может выдержать автомат
Класс отключения (B, C, D)	Тип нагрузки и скорость срабатывания при коротком замыкании
Отключающая способность	Максимальный ток КЗ, при котором автомат безопасно отключит цепь

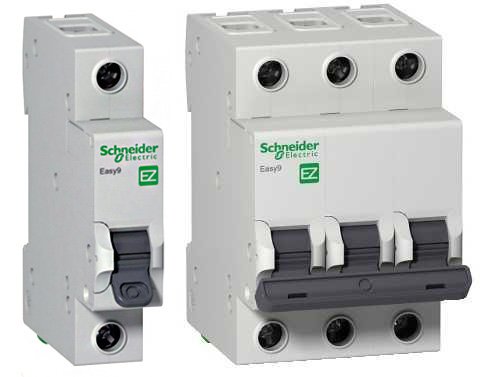

Количество полюсов	Однополюсный, двухполюсный, трёхполюсный и т.д.
Срок службы / надёжность	Определяется ресурсом механических и электрических срабатываний

Что делать при постоянном срабатывании автоматического выключателя

Проблему нужно решать системно: проверить нагрузку на линии, убедиться в исправности подключённых приборов, замерить сопротивление изоляции. Иногда дело в ослабленном контакте — он вызывает нагрев, автомат «чует» опасность и отключается.

Отключите всю нагрузку, подключённую к этой линии.

Выньте вилки приборов, отключите освещение и удлинители. Попробуйте включить автомат «вхолостую». Если он включается и держится — значит, проблема в одном из потребителей. Подключайте их по очереди — как только автомат снова сработает, вы найдёте виновника.

Возможны варианты:

• короткое замыкание внутри проводки (в стене или распределительной коробке),

• повреждение изоляции и утечка тока,

• обрыв и замыкание в распределительном щитке,

• сам автомат неисправен (особенно если он дешёвый или старый).

Возможные причины постоянного срабатывания:

• Старая или повреждённая проводка — особенно если дом с давней электропроводкой. Изоляция может крошиться, оголённые жилы соприкасаются.

• Влажность — в ванной, на балконе или в подвале часто возникает конденсат. Он вызывает токи утечки, из-за которых автомат реагирует.

• Неисправный прибор — старый холодильник, стиральная машина с пробоем на корпус, бойлер с утечкой тока.

• Перегрузка — когда на одну линию подключено слишком много приборов, особенно мощных (обогреватели, чайники, плиты).

• Неправильно подобран автомат — если номинал меньше нужного, он будет выбивать даже при стандартной нагрузке.

• Слабые или обгоревшие контакты в щитке — они греются, и автомат отключает цепь, «думая», что начался перегрев.

Мощностная перегрузка цепи

Чрезмерное количество потребителей в одной цепи — частая причина. Особенно при подключении обогревателей, бойлеров, духовых шкафов и другой мощной техники. Решение — грамотно распределить нагрузку или установить дополнительную линию.

Мощностная перегрузка цепи — это состояние, при котором через проводку или автоматический выключатель проходит ток, превышающий допустимый номинал. То есть линия потребляет больше электроэнергии, чем она способна безопасно пропустить. Это как если бы вы налили в стакан воды больше, чем он вмещает — в какой-то момент она начинает переливаться через край. Только в электричестве это "переливание" означает перегрев, расплавление изоляции и риск возгорания.

Чем опасна перегрузка

• Перегрев проводки — провода греются, изоляция стареет и трескается.

• Обугливание розеток и вилок — на контактных соединениях повышается температура.

• Риск пожара — при длительном перегреве провода могут загореться.

• Повреждение техники — при скачках напряжения возможны поломки оборудования.

Если автомат не сработает — последствия могут быть серьёзными. Но если он исправен, он разомкнёт цепь через тепловой расцепитель, защищая сеть.

Короткое замыкание

Это наиболее опасный случай. Когда фаза и ноль соприкасаются напрямую, ток устремляется по пути наименьшего сопротивления. Электромагнитный расцепитель мгновенно срабатывает, защищая оборудование и предотвращая возгорание.

Короткое замыкание (КЗ) — это аварийное состояние в электрической цепи, при котором ток начинает течь не через нагрузку, а по кратчайшему пути между фазой и нулем (или между другими проводниками с разным потенциалом). В такой момент сила тока резко возрастает в десятки или даже сотни раз, что может буквально за доли секунды привести к перегреву, искрению, разрушению изоляции и даже пожару.

Что делать при коротком замыкании

• Сразу отключите питание на вводе, если это возможно.

• Не пытайтесь включить автомат повторно, пока не установлена причина.

• Осмотрите розетки, приборы, щиток — нет ли следов перегрева, дыма, запаха плавленого пластика.

• Если не можете определить источник — вызовите квалифицированного электрика. Особенно если проводка скрыта в стенах.

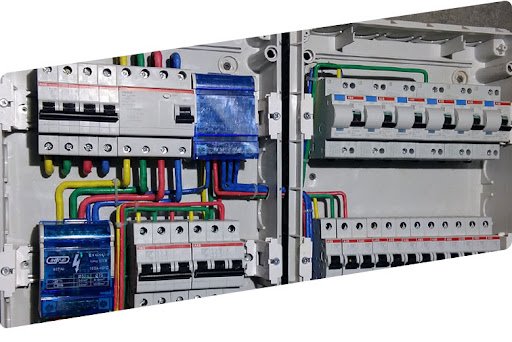

Срабатывает автомат в щитке: что делать?

Попробуйте пошагово: отключите все потребители, включите автомат, возвращайте нагрузки одну за другой. Если проблема повторяется — вероятно, повреждён кабель или есть неисправное устройство. Лучше не рисковать и вызвать электрика.

Для начала отключите все электроприборы, подключённые к этой группе — вытяните вилки из розеток, выключите освещение, отключите удлинители. Затем попробуйте включить автомат.
Если он включается и держится — значит, проблема, скорее всего, в одном из подключённых устройств. Включайте их по одному, наблюдая, после какого из них автомат сработает снова.

Тогда проблема, скорее всего, глубже:

• короткое замыкание внутри проводки;

• повреждение изоляции;

• перегрев контактов;

• неисправность самого автомата;

• в редких случаях — влага в щитке или коробках.

Это повод не включать автомат повторно, а остановиться и проанализировать, особенно если он сразу «отщёлкивается» обратно или держится доли секунды.

Обратите внимание:

• не чувствуете ли запах гари в районе щитка;

• не почернел ли сам автомат или провода рядом с ним;

• не греется ли корпус или клеммы;

• не срабатывает ли УЗО вместе с автоматом — это может указывать на утечку тока.

Если визуально всё нормально, но автомат всё равно срабатывает — дело может быть в нагрузке или повреждении провода внутри стены.

Если автомат срабатывает регулярно, а причина не ясна — обратитесь к специалисту. Электрик сможет:

• измерить ток и сопротивление на линии;

• проверить на наличие короткого замыкания и утечек;

• протестировать сам автомат и щиток;

• выявить проблемы с монтажом или перегрузкой.

Что делать, если нет доступа к щитку

В случае если счётчик или щиток находится вне квартиры (например, в подъезде), и вы не можете получить к нему доступ — свяжитесь с обслуживающей организацией или ЖЭКом. Самостоятельные попытки вскрытия — нарушение техники безопасности. В случае если счётчик или щиток находится вне квартиры (например, в подъезде), и вы не можете получить к нему доступ — свяжитесь с обслуживающей организацией или ЖЭКом. Самостоятельные попытки вскрытия — нарушение техники безопасности.

1. Узнайте, кто ответственен за доступ
Если вы живёте в многоквартирном доме — обратитесь к:

• соседям (возможно, кто-то уже сталкивался с этим),

• обслуживающей организации или ЖЭКу,

• диспетчеру ТСЖ или управляющей компании.

Они должны либо дать доступ, либо направить электрика.

2. Если арендуете помещение
Позвоните арендодателю, агенту или управляющему. Обычно они знают, где щит и кто за него отвечает.

3. В офисе, магазине, студии
Обратитесь к администратору здания, охране, техническому персоналу — у них чаще всего есть ключи или контакт ответственного.

Профилактика

Регулярная проверка клемм, визуальный осмотр автомата, контроль мощности подключённых приборов — минимальный, но эффективный набор мер. Также полезно проводить термографию щитка, чтобы заранее выявить нагрев в проблемных местах.

1. Разграничьте нагрузку по линиям

Современные квартиры и дома напичканы техникой: чайники, обогреватели, стиральные машины, бойлеры, духовки. Подключать всё это к одной линии — путь к постоянным перегрузкам. Правильная схема электропроводки — это когда освещение, розетки, кухня, мощные приборы и кондиционеры разделены на отдельные линии, каждая — со своим автоматом.

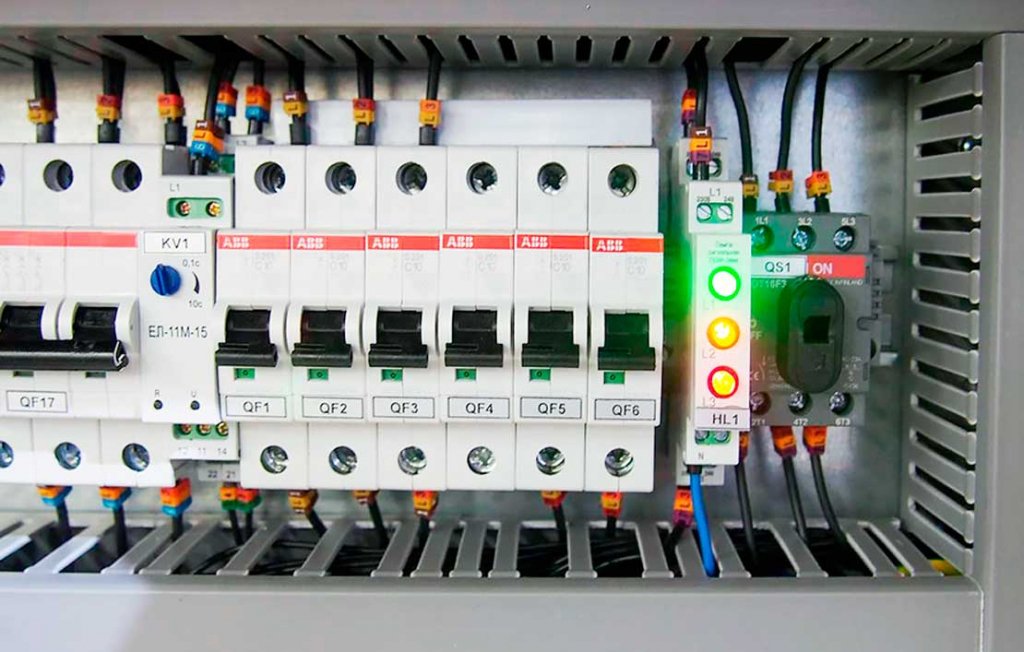

2. Регулярно проверяйте состояние автомата и щитка

Автомат — не вечен. Он может изнашиваться, плохо держать контакт, греться или давать сбой.

Осматривайте щиток хотя бы раз в полгода:

1.     нет ли запаха гари,
2.     не обуглились ли клеммы,
3.     не люфтит ли сам автомат в посадочном месте.

Если замечаете нагрев — это может быть предвестник серьёзной неисправности.

3. Используйте приборы правильно

Не включайте сразу несколько мощных приборов в одну розетку или удлинитель.
Не держите постоянно включённые старые или неисправные устройства — они могут давать утечку тока или короткое замыкание.
Перед покупкой нового электроприбора — убедитесь, что ваша сеть выдержит его.

4. Выбирайте автоматы с подходящими характеристиками

Автомат должен соответствовать нагрузке и сечению провода. Слишком слабый — будет выбивать при каждой варке супа и включённом чайнике. Слишком сильный — не сработает даже при перегреве проводки, и тогда — пожар.
Лучше, если номинал автомата подбирает профессиональный электрик.

5. Периодически вызывайте специалиста для осмотра

Особенно в старых домах или при частых скачках напряжения. Электрик проверит изоляцию, качество соединений, соответствие автоматов нагрузке, состояние клемм и наличие утечек. Это то, что не видно глазом, но чувствительно для безопасности.

6. Обновляйте устаревшую проводку

Если вашему дому больше 20 лет, а проводка не менялась — это критическая зона риска. Старая изоляция рассыпается, соединения теряют контакт, автоматы выбивают чаще. Профилактика здесь — это модернизация.

Регулярная проверка клемм, визуальный осмотр автомата, контроль мощности подключённых приборов — минимальный, но эффективный набор мер. Также полезно проводить термографию щитка, чтобы заранее выявить нагрев в проблемных местах.

Как правильно выбирать автоматический выключатель?

Технические характеристики должны соответствовать нагрузке, типу цепи и особенностям помещений. Интернет-магазин Светум предлагает большой выбор автоматических выключателей.

В ассортименте бренды:

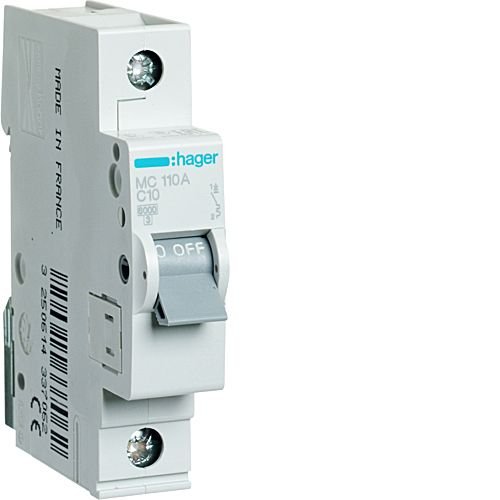

• Hager — профессиональный уровень защиты

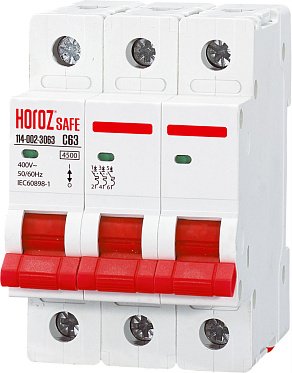

• Horoz — практичное и бюджетное решение

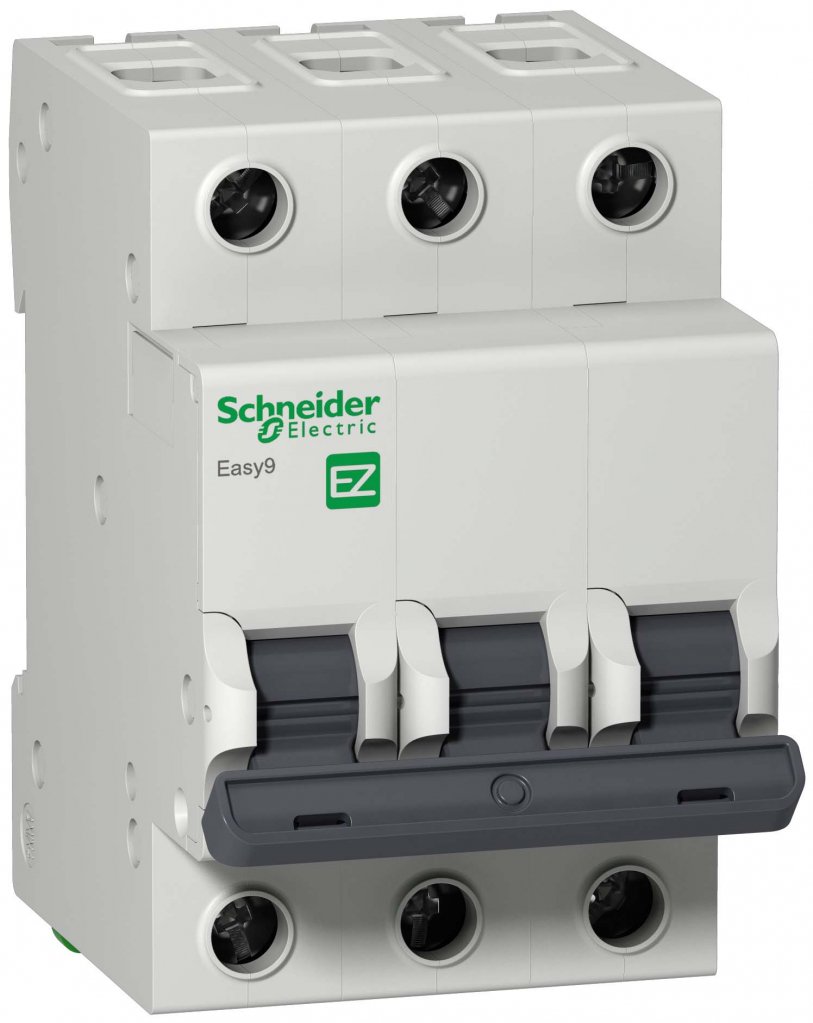

• Schneider — для сложных и надёжных сетей

• Videx — универсальный вариант

• Viko — для базовых задач в быту и офисе

FAQ — Вопросы по теме

Почему автомат выбивает без нагрузки?
Вероятна внутренняя неисправность или перегрев контактов. Также возможно, что сработал из-за тока утечки, даже при отключённой нагрузке.

Почему выбивает автомат через некоторое время?
Это указывает на перегрев, вызванный пограничной нагрузкой. Автомат реагирует не сразу, а после накопления температуры.

Как узнать, из-за чего выбивает автомат?
Выявить источник можно, поочерёдно подключая потребители и наблюдая, когда произойдёт срабатывание.

Как определить неисправность автомата в щитке?
Признаки: потемнение корпуса, запах гари, люфт рычага, визуальные повреждения. В таких случаях автомат лучше заменить.
