Расчет и выбор сечения провода

Для чего нужен расчет сечения провода

Нужно помнить о том, что при недостатке сечения кабеля есть риск перегревания электропроводов и возникновения короткого замыкания электрической сети. Последствия могут быть самыми разными – от выхода из строя бытовых приборов, до пожаров. Безопасность использования электросети и длительность эксплуатации бытовой техники и оборудования будет зависеть от качества силовых кабелей и корректных расчетов их сечения.

Как сделать расчет для однофазной сети?

1. Излишне тонкая проводка начнем быстро нагреваться при включении в помещении электроприборов. Дальше ситуация может развиваться по двум сценариям: короткое замыкание и возгорание. В первом случае из строя выйдут все включенные в розетку электрические приборы, а это чревато большими затратами на их замену или ремонт. А во втором – пожаром, который нередко стает причиной потери всего имущества, и иногда приводит к человеческим жертвам.
2. Слишком толстый провод стоит дороже, и чем он длиннее, тем больше будут затраты. Чтобы было понятней, можно привести пример: в квартире-студии, площадью 40м², установлена проводка длиной от 150 до 200 м. Требуемый номинал 1,5мм². Но, хозяевами был поставлен номинал 2мм². Стоимость этих двух проводом будет отличаться примерно на 10грн. Расходы получаются больше на 1500 или 2000грн.

Только правильные расчеты и выбор оптимальной толщины сечения помогут избежать многих проблем связанных с нарушением этого правила при монтаже электрических проводов.  Чтобы сделать правильные расчеты для одной фазы, необходимо взять за основу старый, но действенный метод – математическую формулу:
В данной формуле: S= S= π (d/2)2, а «d» – это диаметр сечения. Если известно значение π, то будет несложно вывести формулу. Диаметр измеряется при помощи штангенциркуля. Сначала делается замер, а потом, просчитывается площадь разреза.

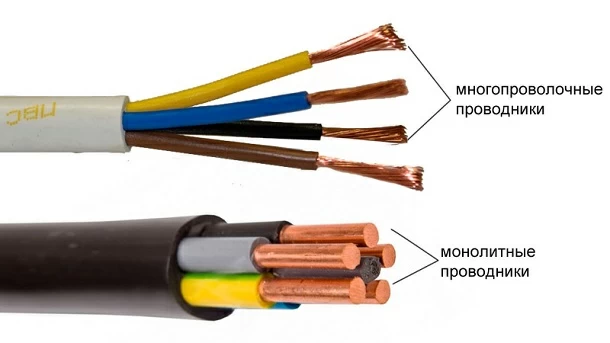

• отличаются простотой в монтаже;
• долго окисляются;
• способны выдерживать от 40 до 50 изгибов (алюминиевый провод рассчитан максимум на 12 изгибов);
• обладают долгим эксплуатационным сроком;
• имеют лучшие технические характеристики (например: чтобы электрический ток одного и того же напряжения пропустить через алюминиевый провод, его нужно выбирать толще, чем из меди).

Чтобы правильно выбрать провода, нужно смотреть на то, чтобы толщина для прохождения электричества была достаточной. Не должно происходить нагрева до 60 градусов. Если жила нагревается до такой температуры, это может вызвать перегрев и возгорание или спровоцировать аварийную ситуацию в электросети. От толщины зависит прочность. Если посмотреть на навесной монтаж, то нередко можно увидеть, что некоторые виды жил имеют усиление, в виде алюминиевого троса. Выбирать нужно учитывая силу тока или совокупность мощности потребления. Если известен один из этих параметров, то будет достаточно просто определить и просчитать другой. Останется только сверить результат с таблицей норм ПУЭ.

Вернемся в школу – на урок физики!

Простой расчет сечения по старому методу

1.  I = P / U * cosφ – для сети 220В
2.  I = P / U * cosφ * 1.73 – для трех фаз (380В)

Иногда, возникает необходимость в расчете жилы по ее длине. Чем длиннее провод, тем больше возрастают потери. Этот процесс связан с сопротивлением материала токопроводящей жилы. Эти потери возрастают с каждым метром, и в таких случаях не следует использовать стандартные методы расчета. Тут лучше всего подойдут вычисления по длине. Этот расчет применяется только тогда, когда общие потери превышают 5%, и тогда увеличивается сечение кабеля. При расчетах можно частично использовать представленные выше формулы. А именно – использовать подсчет суммарной мощности всех приборов, потребляющих электричество, и нагрузку тока в Амперах. Если уже есть эти данные, тогда применяется формула:

Подобрать сечение провода
