Цветовое обозначение проводов

Маркировка проводки несет исключительно практическую цель. Пометка соответствующим оттенком упрощает определение предназначения кабелей и правильности коммутации. Снижается риск критических ошибок при проведении ремонта или монтажа, экономятся деньги, ведь устранение аварии в системе электроснабжения стоит дорого.

Сокращается время, которое тратиться на работу, благодаря скорости идентификации каждого провода. Аккуратные обозначения лишний раз продемонстрируют уровень самодисциплины, знаний и профессионализма работника. Так как проводка делается на много лет, то правильный подход к маркировке обеспечивает быстрое и комфортное обслуживание распределительных щитов. Спустя годы разобраться в сделанном лично электромонтаже или работе электрика будет сподручнее, если применять общепринятые правила и стандарты.

Правилах устройства электроустановок, которые отсылаются на содержание ГОСТа Р50462-92 предлагает следующие распределение цветовых маркировок:

1. Желто-зеленая - заземления (проводник нулевой защиты);
2. Черная, коричневая, зеленая, оранжевая, желтая, белая, серая, красная, розовая и бирюзовая – фаза;
3. Голубая с желто-зелеными полосами – совмещенный нулевой рабочий и защитный проводник.

Поздняя редакция ГОСТа Р50462-2009 содержит другой перечень, во частью противоречащий приведенному выше, хоть правила маркирования заземления и нуля сохранились.

Согласно новому перечню:

Распространено использование коричневого провода в однофазной сети, а в трехфазной - желтых (А-фаза), зеленых (В) и красных (С) обозначений.

ПУЭ описана утвержденная система цветовых обозначений для маркирования. Там же приводится символы – буквы и цифры, наносимые вдоль проводки. Когда она проложена давно, допускается нанесение обозначений на местах ввода и вывода, в точке соединения с помощью термоусадочных трубок, маркеров для кабелей и изолент подходящего оттенка.
Однофазная переменноточная сеть

В стандартных жилых домах и помещениях администраций проведены линии с глухозаземленной нейтралью для переменного тока менее 1000В.

Назначение	Цветовая метка
Ноль	Голубая
Земля	Желто-зеленая
Совмещенный защитный и рабочий ноль	Зеленая с голубыми метками
Фаза	Черная, коричневая, красная, серая, фиолетовая, розовая, белая, оранжевая, бирюзовая

Сегодняшние требования запрещают применять заземление NPE по причине небезопасности. Только в старой проводке встречается совмещение защитных и рабочих нулей. Также сегодня не используют желтую, синюю и зеленую метки при оформлении фаз, так как получается совпадение с другими маркировками. Иногда встречается метки, сделанные с помощью изоленты, например, зеленой или желтой, но применение одновременно желто-зеленой запрещено.

Однофазная цепь в квартире является иногда ответвлением от трехфазной. Тогда следует соответствие изоляции правилам маркировки одной из фаз, от которой сделали подключение. Если поменять цвет кабелей невозможно, то можно нанести пометки кембриком или специальными маркерами.

А вам интересно узнать?! Для чего нужен расчет сечения провода

Для быстрого и беспроблемного монтажа и обслуживания, используют разноцветные многожильные медные провода или кабель.
Правила гласят, что группы потребителей тоже предпочтительнее помечать единым маркером. Для избегания незапланированных расходов и ненужных трудностей при планировании расположения проводки предпочтительнее определить изначально длину и цветовые решения так, чтобы линия по территории квартиры или здания сопровождалаcь только одним оттенком. А для выключателя или розеток применяется единый цвет для заземления, а также разноцветный фазный провод для нейтрали.

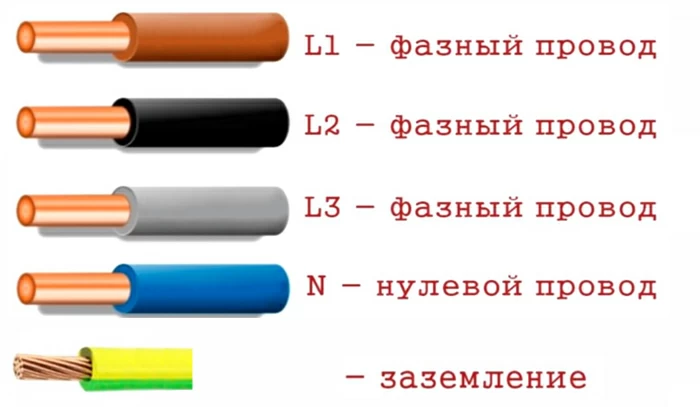

Здесь правила роботы определяет благодаря утвержденной схеме «ЖЗК». Для фазы А используют желтый, В – зеленый, С – красный, нейтраль помечают голубым. Сегодня распространение получает европейский стандарт. Здесь применяются маркировки коричневого, черного, серого и голубого цвета соответственно. Иногда в проводках одновременно встречаются оба варианта разметок по причине того, что в Украине нет строгих правил по применению конкретной цветовой схемы. Поэтому электрики в работе использует жилы, которые в тот момент имелись в наличии. Распространено одно негласное правило – голубой используется для маркировки нейтрали, желто-зеленый – заземления, для фазы подойдет любой цвет.

Буквенные обозначение следующие:

1. Ноль – N
2. Напряжение 380 В - L1/L2/L3
3. Напряжение 220 В – L
4. Заземление PE

Постоянный ток, в отличии от переменного, характеризуется только минусовой и плюсовой полярностью. Строгих требований, касающихся их пометок, нет. Преимущественно положительный плюс метят красным и коричневым, отрицательный – черным и серым, а нулевую рабочую – голубым. Для удобства используют дополнительные символы «+» и «-», так как серым и черным помечают фазы и переменноточной цепи.
В ПУЭ указано, что если от преобразователя, к которому подведен переменный ток, отходит постоянный, то выходящая линия «+» окрашивается в цвет фазной и наоборот.

Буквенное обозначение применяется такое:

• Положительный полюс - L+
• Отрицательный полюс - L-
• Нулевая рабочая – M

В тех случаях, когда электрик вынужден работать с уже установленным другим рабочим щитком распределения, то сталкивается с неправильным, неаккуратным подходом к маркировке. Цвета могут не соответствовать ГОСТу, ПУЭ или не отображать обозначения нуля, земли и силовых контактов. И чем старше проводка, тем больше сложностей встречается электрику. В советские времена изоляционная лента продавалась только черного и белого цветов, соответственно ни о каком разноцветном обозначении нельзя говорить. Поэтому следует с помощью пробника заново отыскать нейтраль и напряжение, определить куда и каким образом они проведены. Много времени в результате тратится впустую.

Советуем посмотреть кабель для светодиодной ленты

Так как менять положенные кабели – затратно финансово и по времени, предпочтительнее их пометить. Правила ПУЭ разрешают маркировку в месте присоединения к электрической шине для обозначения проводов в щитке. Однако это не решает проблему определения природы кабелей во время работы с освещением, розеточной линией и распределительной коробкой. Здесь применяются кабельный маркер, который цепляют на место соединения. Это маленькие по размеру буквенные идентификаторы фазы и нуля, цифровые обозначения для маркировки электроцепей, так как согласно требованиям разрешается применять исключительно латинские буквы и арабские цифры.

Еще один вариант решения проблемы – термоусадочные трубки. В магазинах предлагается широкий набор цветов, трубки стоят недорого и медленно расходуются. Один тип трубки допускается использовать для ряда сечений.
Для получения кабеля нужного цвета можно купить многожильный вариант, а после разделить его на набор проводников разных оттенков.
