Чим перевантаження відрізняється від короткого замикання

У повсякденному вжитку терміни «перевантаження» та «коротке замикання» часто вживають разом, що створює уявлення про їхню схожість або ототожнення. Для багатьох людей без спеціальних знань ці поняття здаються взаємозалежними чи однаковими. Насправді ж вони мають різне походження, механізми виникнення та наслідки. Тому важливо розуміти, чим відрізняється перевантаження від короткого замикання, щоб своєчасно реагувати на небезпеки.

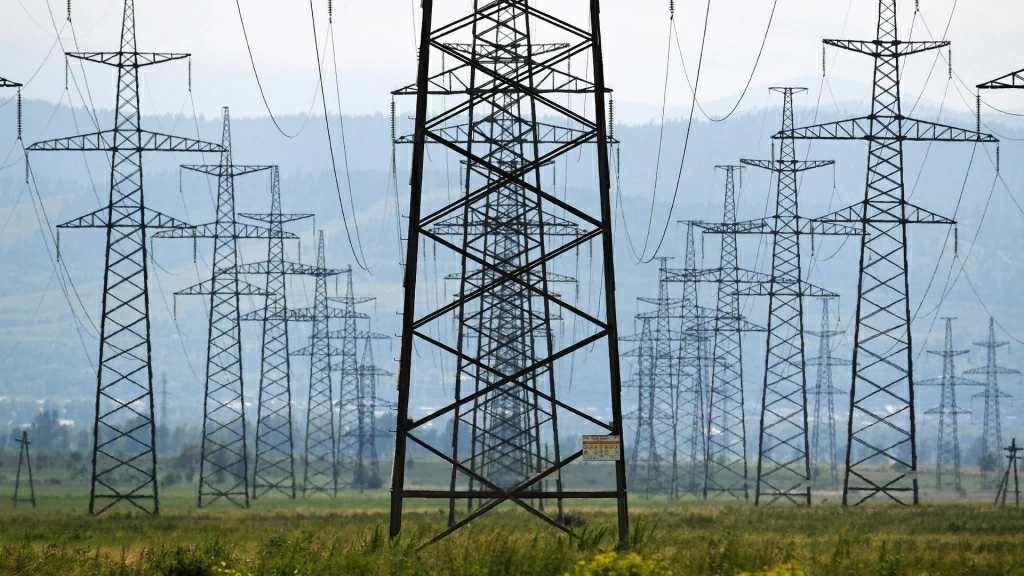

Режими роботи електромереж

Усі режими роботи електромереж мають одну спільну рису, вони тісно пов’язані із умовами експлуатації, якістю монтажу, станом обладнання та надійністю захисту. Тривала робота на межі допустимих параметрів може бути непомітною, але поступово руйнує ізоляцію, сприяє розвитку мікропошкоджень й призводить до масштабних аварій.

Також слід враховувати фактор навколишнього середовища - висока вологість, пил, перепади температур можуть погіршувати електроізоляційні властивості матеріалів. Правильне проєктування, регулярне обслуговування й чітке дотримання технічних норм головна умова уникнення небезпечних режимів у мережі.

Коротке замикання і перевантаження – основні відмінності

Коротке замикання виникає, коли провідники з протилежними електричними зарядами, наприклад, фаза йнуль - раптово контактують у колі під напругою. Така ситуація супроводжується стрімким зростанням електричного потоку, яке не проходить через навантаження, а спрямовується напряму. Причинами цього можуть бути пошкоджена ізоляція, механічні дефекти кабелів або неправильне з’єднання проводів. У результаті виникає небезпека займання та виходу ладу обладнання. Щоб уникнути наслідків, застосовують надійну ізоляцію та захисні пристрої, які миттєво реагують на подібні відхилення.

На відміну від короткого контакту, надструм з’являється поступово, унаслідок перевищення допустимого рівня навантаження на мережу. Може статися, коли одночасно підключають надто багато потужних приладів, і електричний потік починає перевищувати розрахункові межі для конкретної лінії чи автомата. Така ситуація призводить до перегріву провідників, поступового руйнування ізоляції та потенційно - до короткого кола.

Ключовою відмінністю є динаміка: контактний пробій розвивається миттєво, надструм - повільно, але підступно. При цьому, в обох випадках важливо наявність пристроїв захисту, які вимикають коло при досягненні критичних значень струму

Проблема короткого замикання

Коротке замикання - небезпечне електротехнічне явище, яке виникає у разі прямого контакту між провідниками з різними потенціалами (наприклад, фази й нуля або двох фаз). У результаті цього електричний потік у мережі стрімко зростає у десятки разів, перевищуючи допустимі норми. Висока напруга генерує значну кількість тепла, що може призвести до перегріву кабелів, оплавлення ізоляції, і навіть до пожежі. Якщо не спрацює захисне обладнання, наслідки можуть бути критичними - від зниження напруги в інших ділянках мережі до повного виходу із ладу електроприладів.

Основні причини та наслідки:

1. Надмірне споживання енергії: одночасне увімкнення великої кількості побутових приладів призводить до перевищення допустимого навантаження, у підсумку - до короткого контакту.

2. Механічне пошкодження проводки: порушення цілісності ізоляції під час ремонту, монтажу спричиняє дотик струмопровідних жил.

3. Застаріла непридатна проводка: стара мережа малого перетину, слабкою ізоляцією, виконана на основі дешевих матеріалів, часто стає джерелом аварій.

4. Неправильне підключення подовжувачів, трійників, побутових пристроїв: створює точки підвищеного ризику, де ймовірність контактного пробою значно зростає.

5. Міжвиткові пошкодження в двигунах, трансформаторах: внутрішні дефекти обмоток електрообладнання спричиняють вихід техніки з робочого стану.
6. Відсутність заземлення: під час пробою на корпус напруга проходить крізь тіло людини, спричиняє займання.

7. Помилки під час монтажу електромережі: неправильне з’єднання кабелів, порушення технічних вимог, відсутність елементів захисту.


Сучасні електромережі повинні бути обладнані пристроями захисту від коротких замикань, такими як УЗО та автоматичні вимикачі, які реагують на відхилення за мілісекунди. Але навіть вони не завжди гарантують повний захист, якщо сама система спроєктована чи експлуатується з порушеннями.

Перевантаження – що це таке

Перевантаження в електромережі - ситуація, коли загальний струм, котре протікає по провідниках, перевищує допустиме значення, на яке розрахована проводка чи обладнання. І хоча часто про небезпеку електрики згадують у контексті електричного з’єднання, саме надструм є підступнішим ворогом, адже воно може тривалий час залишатися непоміченим.

Основні аспекти:

• Причина: найчастіше виникає через одночасне підключення великої кількості потужних електроприладів до одного ланцюга (розетки, подовжувача тощо)

• Наслідок: перевищення допустимого електричного потоку спричиняє нагрів провідників, котре може призвести до розплавлення ізоляції, займання чи пожежі.

• Типова ситуація: у побуті це може бути підключення електрочайника, мікрохвильовки й обігрівача до одного подовжувача. Навіть якщо автоматика не спрацює, провід може перегрітися до критичних значень.
• Поступове руйнування: ізоляція старіє швидше, контакти окислюються, а в разі повторюваних перевантажень виникають мікропошкодження, які згодом можуть призвести до аварії.

Іноді причиною перенавантаження стає недбале збільшення кількості розеток у старих електромережах без урахування перетину проводів і допустимого навантаження. Також ризик значно зростає у трифазних системах, де навантаження розподілене нерівномірно по фазах - створює додаткове навантаження на окремі лінії та може призвести до аварійної ситуації.

Щоб уникнути його, не підключайте одночасно кілька потужних приладів до одного подовжувача, переконайтесь, що перетин кабелю відповідає передбачуваному навантаженню, не користуйтеся несправними розетками або вилками, а також встановлюйте автоматичні вимикачі із правильним номіналом відповідно до характеристик електромережі. У разі сумнівів щодо стану проводки завжди звертайтеся до кваліфікованого електрика.

Що таке «коротке замикання»

Коротке замикання (КЗ) - аварійний режим в електричному колі, коли фаза та нуль (чи фаза й фаза, якщо мова про трифазну мережу) замикаються напряму, минаючи навантаження (пристрій-споживач). У результаті цього відбувається миттєвий стрибок сили струму до дуже високих значень.

Що варто знати:

1. Причини аварії: механічне пошкодження ізоляції, наприклад, під час свердління стіни, потрапляння вологи в розетки або електричні з'єднання, а також дефекти у проводці чи несправності самих електроприладів

2. Реакція системи: у більшості випадків автоматичний вимикач чи плавкий запобіжник відразу спрацьовує, відключаючи живлення. Це запобігає пожежі або пошкодженню техніки

3. Тепловиділення: величезна сила струму, яка виникає в момент КЗ, супроводжується виділенням великої кількості тепла, може розплавити дроти, корпуси, навіть метал

4. Наявність заземлення: сучасні системи електропостачання повинні мати заземлення. Воно «відводить» надлишковий струм, якщо корпус приладу випадково опинився під напругою. Але у старих будинках заземлення може бути відсутнім, реалізованим частково.

Щоб мінімізувати ризики електричного з'єднання, слід регулярно перевіряти стан електропроводки, не втручатися в електромережу без належних знань й досвіду, а також використовувати якісні засоби автоматичного захисту. Особливу увагу варто приділяти профілактиці: не залишайте електроприлади увімкненими без нагляду, не використовуйте обладнання із пошкодженими кабелями чи корпусами, після гроз, аварій обов’язково перевіряйте стан мережі.

Для підвищення безпеки рекомендується встановити пристрій захисного відключення (ПЗВ), який реагує не лише на контактний пробій чи перенавантаження, а й на витік електроенергії. Також варто звертати увагу на такі тривожні сигнали, як запах горілої ізоляції чи поодинокі спалахи - можуть бути ознаки серйозних прихованих проблем у проводці.

FAQ – або короткі відповіді на питання

Чим коротке замикання відрізняється від перевантаження?

Коротке замикання - різке з'єднання фаз або фази із нулем, що викликає миттєвий сплеск струму. Перевантаження - це поступове перевищення допустимого навантаження на лінію, котре гріє проводку, але не викликає моментального аварійного відключення.

Що таке перевантаження і коротке замикання?

Перевантаження - надмірне навантаження на мережу, наприклад, коли в розетку вмикають занадто багато потужних приладів. КЗ - аварійна ситуація, коли електричний потік іде в обхід опору, викликаючи іскри чи вибивання автоматів.

Чим відрізняється КЗ від перевантаження?

При КЗ струм миттєво зростає у десятки разів і вимагає моментального відключення. При перевантаженні електроенергії перевищує норму, але зростає поступово, тому автоматика реагує із деякою затримкою.

У чому різниця між захистом від перевантаження і захистом від короткого замикання?

Захист від перенавантаження реагує на тривале перевищення струму та запобігає нагріванню проводки. Захист від електричного з’єднання спрацьовує миттєво, щоб запобігти руйнуванню обладнання чи займанням.
