Що потрібно замовити для підключення світлодіодного неону
Точний набір комплектуючих залежить від напруги, довжини відрізка, потужності одного метра, типу світіння та місця встановлення. Для сухого приміщення вимоги будуть одними, тоді як для фасаду, рекламної конструкції, кухні чи ванної необхідно додатково захистити всі контакти від вологи. Тому перед покупкою потрібно не лише вибрати колір і розмір світлодіодного неону, а й перевірити спосіб його підключення.

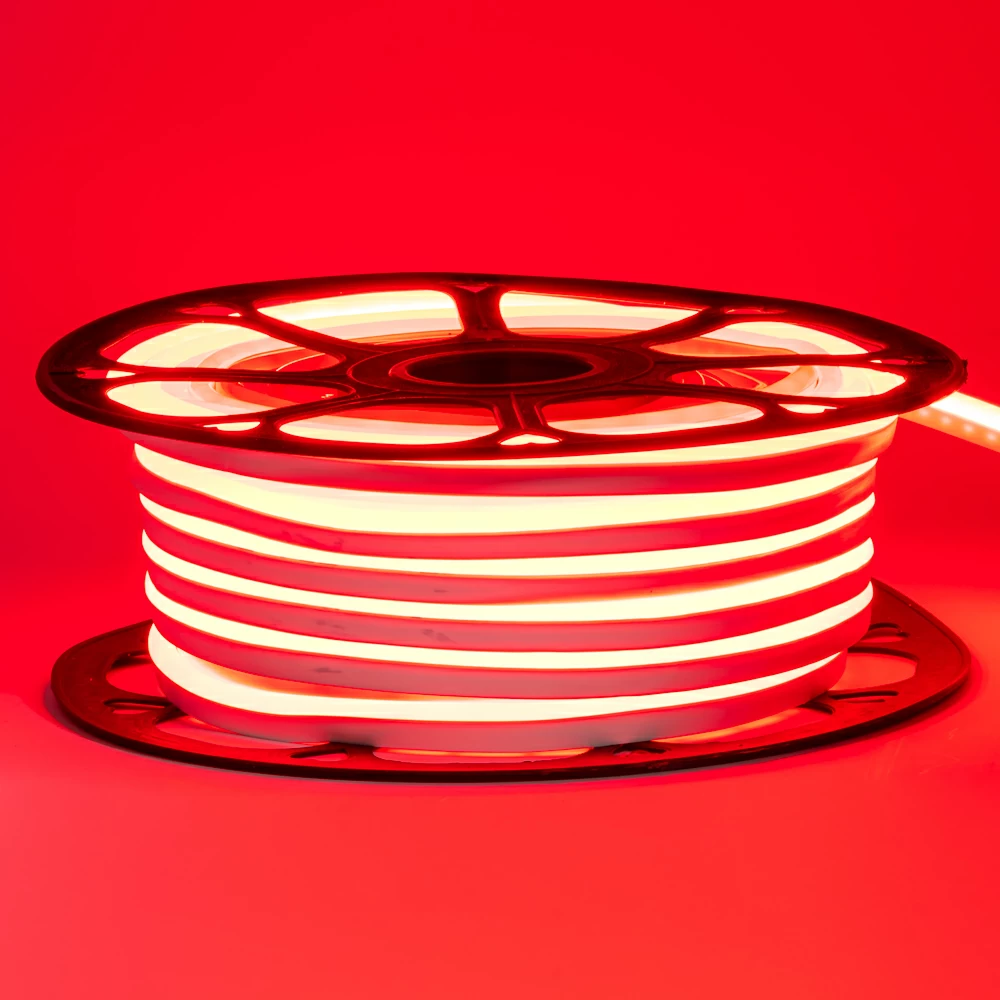

Що потрібно для підключення світлодіодного неону?
Гнучкий світлодіодний неон не завжди продається як повністю готовий комплект. У картці товару може бути представлений тільки відрізок потрібної довжини або ціла бухта. Блок живлення, мережевий кабель, конектори, заглушки та елементи кріплення в такому випадку необхідно замовляти окремо.
Для складання повноцінної системи освітлення можуть знадобитися:
- світлодіодний неон потрібного кольору, напруги, розміру та ступеня захисту;
- блок живлення для моделей на 12 В або 24 В;
- мережевий шнур із випрямлячем для неону на 220 В;
- штирьовий конектор для з’єднання неону з кабелем живлення;
- торцева заглушка для закриття вільного кінця відрізка;
- кабель відповідного перерізу для з’єднання елементів системи;
- контролер для RGB, RGBW або адресного світлодіодного неону;
- диммер, якщо потрібно регулювати яскравість одноколірного світіння;
- профіль, скоби або монтажні кліпси для фіксації неону;
- нейтральний герметик і термозбіжна трубка для ізоляції контактів.
Не кожен елемент із цього переліку потрібен у всіх випадках. Наприклад, звичайний одноколірний неон може працювати без контролера, а для готового комплекту частина аксесуарів уже може входити до набору. Комплектацію потрібно перевіряти в описі конкретного товару.
Схема підключення світлодіодного неону
Перед монтажем потрібно визначити напругу неону, розрахувати загальну потужність системи та підібрати сумісні комплектуючі. Не можна орієнтуватися тільки на зовнішній розмір виробу: дві візуально схожі моделі можуть мати різну напругу, потужність, кратність порізки та схему контактів.
Загальна послідовність підключення виглядає так:
- Перевірте характеристики неону. Знайдіть у картці товару напругу, потужність одного метра, кратність порізки, ступінь IP та максимальну допустиму довжину лінії.
- Виміряйте потрібну довжину. Врахуйте всі прямі ділянки, вигини, переходи та місце виведення кабелю.
- Відріжте неон за заводською міткою. Довільна порізка може пошкодити електричний ланцюг.
- Установіть конектор. Його контакти повинні точно потрапити у струмопровідні доріжки неону.
- Підключіть джерело живлення. Для 12 В і 24 В використовується відповідний блок, для 220 В — спеціальний мережевий шнур із випрямлячем.
- Перевірте роботу системи. Тестування виконують до остаточного закріплення неону.
- Загерметизуйте контакти. Закрийте вільний торець заглушкою, ізолюйте місця з’єднань.
- Закріпіть неон. Використовуйте профіль, кліпси чи скоби відповідного розміру.
Для RGB-моделі контролер установлюють між блоком живлення та світлодіодним неоном. У складніших системах також можуть використовуватися підсилювачі сигналу, додаткові лінії живлення та окремі контролери для різних ділянок.
Підключення світлодіодного неону 12 В
Світлодіодний неон на 12 В не можна підключати безпосередньо до побутової мережі 220 В. Для його роботи необхідний блок живлення, який перетворює мережеву напругу на стабілізовані 12 В. Напруга на виході блока повинна точно відповідати характеристикам неону.
Потужність блока живлення розраховують за формулою:
Потужність одного метра × довжина неону + запас 20–30%.
Наприклад, для 8 метрів неону потужністю 10 Вт/м сумарне навантаження становитиме 80 Вт. З урахуванням запасу доцільно вибрати блок живлення приблизно на 100 Вт. Запас зменшує постійне граничне навантаження на обладнання та допомагає забезпечити стабільну роботу системи.
Під час з’єднання потрібно дотримуватися полярності. Якщо на кабелях позначені «плюс» і «мінус», їх підключають до відповідних виходів блока живлення. Для RGB-неону між блоком і світловою лінією встановлюється контролер з відповідною кількістю каналів.
Підключення світлодіодного неону 24 В
Принцип підключення неону на 24 В майже не відрізняється від системи на 12 В. Основна різниця полягає в тому, що для роботи потрібен блок живлення з вихідною напругою саме 24 В. Підключення блока на 12 В не забезпечить нормальну яскравість, тоді як використання джерела з вищою напругою може пошкодити світлодіоди.
Моделі на 24 В часто вибирають для довших світлових ліній, оскільки в них за однакової потужності проходить менший струм. Проте допустима довжина одного відрізка залежить від конкретної моделі, перерізу провідників і рекомендацій виробника. Не варто автоматично підключати всю бухту послідовно, не перевіривши технічні обмеження.
Якщо лінія занадто довга, наприкінці може знижуватися яскравість. У такому разі застосовують паралельне підключення окремих відрізків, додаткове підведення живлення або подачу напруги з двох боків. Схему потрібно розрахувати до монтажу, особливо для фасадів, стельових контурів і великих рекламних конструкцій.
Підключення світлодіодного неону 220 В
Для неону на 220 В не використовується звичайний понижувальний блок живлення. До відрізка під’єднують спеціальний мережевий кабель із випрямлячем, сумісний конектор і торцеву заглушку. Місця з’єднання ретельно герметизують, оскільки всередині системи присутня небезпечна для людини мережева напруга.
Перевагою такого рішення є можливість створювати довгі світлові лінії без великого зовнішнього блока живлення. Водночас монтаж потребує підвищеної уваги до електробезпеки. Не можна залишати відкриті контакти, використовувати пошкоджену оболонку, з’єднувати несумісні комплектуючі чи вмикати відрізок до завершення ізоляції.
У зовнішніх конструкціях необхідно захистити не тільки сам світлодіодний неон, а й кожне місце підключення. Заявлений ступінь захисту виробу не гарантує герметичність самостійно виконаного зрізу. Після порізки початковий захист торця потрібно відновити заглушкою та герметиком.
Якщо немає досвіду роботи з обладнанням на 220 В, монтаж краще доручити кваліфікованому електрику.
Чи можна різати гнучкий неон?
Гнучкий світлодіодний неон можна різати, але тільки у визначених виробником місцях. Кратність порізки може становити кілька сантиметрів, десятки сантиметрів чи один метр — це залежить від внутрішньої електричної схеми конкретної моделі.
Місця порізки позначаються на оболонці лінією, символом ножиць або іншою заводською міткою. Перед роботою неон потрібно від’єднати від живлення. Зріз виконують гострим інструментом рівно, без сильного стискання оболонки. Після цього встановлюють конектор, перевіряють контакт і закривають протилежний торець заглушкою.
Не слід відрізати світлодіодний неон у довільному місці, навіть якщо потрібно прибрати лише кілька зайвих сантиметрів. Пошкоджена електрична секція може повністю перестати працювати. Невдалий зріз також ускладнює встановлення конектора та подальшу герметизацію.
Як кріпити гнучкий неон?
Для монтажу світлодіодного неону використовують алюмінієвий або пластиковий профіль, окремі кліпси, скоби та спеціальні тримачі. Спосіб кріплення залежить від форми виробу, напрямку його вигину та конфігурації майбутньої світлової лінії.
Профіль краще підходить для довгих прямих ділянок. Він допомагає отримати рівну лінію без хвиль та провисання. Кліпси й скоби зручні для плавних контурів, написів, фігур і декоративних елементів. Кріплення повинне відповідати зовнішньому розміру неону: занадто вузький тримач стискатиме оболонку, а надто широкий не забезпечить надійної фіксації.
Не можна згинати неон у напрямку, який не передбачений його конструкцією. Частина моделей має бічний вигин, інші згинаються у вертикальній площині. Спроба різко повернути виріб під прямим кутом може пошкодити внутрішню плату, контакти чи силіконову оболонку.
Монтаж гнучкого неону
Перед остаточним монтажем рекомендується повністю розкласти світлодіодний неон, оглянути оболонку та перевірити рівномірність світіння. Конектор, блок живлення, контролер і всі відрізки системи спочатку тестують у зібраному вигляді. Це дозволяє виявити неправильну полярність, поганий контакт або невідповідність комплектуючих до закріплення конструкції.
Під час монтажу важливо уникати:
- різких перегинів і скручування неону навколо власної осі;
- натягування світлової лінії між кріпленнями;
- встановлення поблизу гострих металевих країв;
- монтажу на брудну, вологу чи нестійку поверхню;
- використання клею, який може пошкодити оболонку;
- закриття неону матеріалами, що перешкоджають відведенню тепла;
- увімкнення системи до завершення ізоляції контактів.
Для зовнішнього монтажу вибирають неон із відповідним ступенем пиловологозахисту. Окремо перевіряють захищеність блока живлення, контролера, кабельних вводів, конекторів і торців. Навіть герметичний неон не можна вважати повністю захищеною системою, якщо його з’єднання залишилися відкритими.
Купити світлодіодний неон у Харкові, Києві та Івано-Франківську
В інтернет-магазині Svetum можна купити світлодіодний неон для підсвічування інтер’єру, фасаду, рекламної конструкції, вітрини, стелі, меблів чи декоративного напису. У каталозі представлені моделі з різною напругою, потужністю, кольором світіння, розміром оболонки та ступенем захисту. Це дозволяє підібрати рішення для короткої декоративної лінії, великого комерційного об’єкта чи вуличного оформлення.
Замовити світлодіодний неон можна з доставкою до Харкова, Києва, Івано-Франківська та інших населених пунктів України. У магазині діють акції, доступні низькі ціни, а після реєстрації на сайті вартість окремих товарів додатково знижується.
Перед оформленням замовлення перевірте, чи входять до комплекту блок живлення, кабель, конектор і заглушка. Щоб не купувати несумісні елементи, підбирайте комплектуючі за напругою, розміром перерізу, кількістю контактів та потужністю світлодіодного неону.
Питання та відповіді
Це залежить від комплектації конкретного товару. Світлодіодний неон може продаватися окремим відрізком, цілою бухтою або готовим набором. Перед замовленням перевірте опис і перелік елементів у картці товару.
Напруга блока повинна збігатися з напругою неону: для моделі на 12 В потрібен блок на 12 В, для моделі на 24 В — на 24 В. Його потужність розраховують за загальним споживанням усієї лінії із запасом приблизно 20–30%.
Ні. Побутова розетка подає 220 В, тому для неону на 12 В обов’язково потрібен відповідний понижувальний блок живлення. Пряме підключення призведе до пошкодження виробу та створить небезпечну ситуацію.
Потрібні сумісний мережевий шнур із випрямлячем, штирьовий конектор, торцева заглушка та матеріали для герметизації. Кріплення підбирається окремо відповідно до розміру й форми неону.
Для звичайного постійного світіння контролер не потрібен. Він використовується для RGB-моделей, перемикання кольорів, створення динамічних режимів або дистанційного керування. Для регулювання яскравості одноколірного неону застосовують сумісний диммер.
Ні. Порізка виконується тільки за заводськими мітками. Крок порізки залежить від моделі та внутрішньої схеми. Після зрізу торець потрібно закрити й за необхідності загерметизувати.
Так, якщо модель має відповідний ступінь захисту, а всі місця порізки, підключення та з’єднання герметично закриті. Джерело живлення й контролер також повинні бути захищені від вологи та пилу.
Максимальна довжина залежить від напруги, потужності, конструкції та рекомендацій виробника. Не слід використовувати універсальне значення для всіх моделей. Допустиму довжину потрібно перевіряти в технічних характеристиках обраного неону.
Причиною може бути падіння напруги через надмірну довжину лінії, недостатню потужність блока живлення або занадто тонкий кабель. Проблему вирішують паралельним підключенням відрізків, додатковим підведенням живлення чи зміною схеми.
Низьковольтні моделі на 12 В і 24 В можна встановити самостійно за умови правильного підбору комплектуючих та дотримання інструкції. Роботи з неоном на 220 В краще доручити спеціалісту, особливо під час монтажу на вулиці або в зоні підвищеної вологості.
