Що таке байпас в електриці
Байпас (від англ. "bypass" - обхід) - це пристрій або схема, що дозволяє електричному струму обходити певні компоненти або ділянки системи. Він використовується для того, щоб створити альтернативний шлях для електрики, наприклад, у разі відмови основного обладнання або обслуговування, не зупиняючи роботу всієї системи. Байпасні схеми знаходять застосування у різних галузях, включаючи енергетику, телекомунікації та системи управління. Основна функція байпасу полягає у підвищенні надійності електричних систем та забезпеченні їхньої безперебійної роботи.
Як влаштовані та навіщо потрібні байпаси?
Байпас - це обхідний шлях для рідини, газу або електрики, що дозволяє направити потік в обхід основного шляху. Байпаси часто застосовуються в різних інженерних системах та пристроях, включаючи гідравліку, системи опалення, водопостачання, а також електричні схеми. Основна мета байпасу - забезпечити роботу системи або частини системи навіть у разі відмови чи необхідності обслуговування основного компонента.
Основні типи байпасів:
-

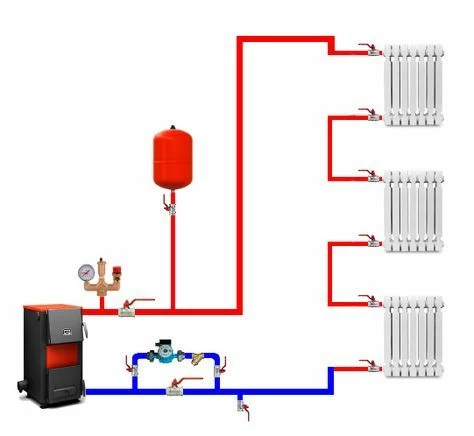

Гідравлічні байпаси: Використовуються в системах водопостачання, опалення та охолодження. Дозволяють тимчасово відключити або обслужити одну з ділянок трубопроводу без зупинки роботи усієї системи. Наприклад, у опалювальних системах байпас може дозволити циркуляцію води при відключенні насоса чи радіатора.
-
Електричні байпаси: В електричних ланцюгах байпас може обходити певні компоненти, наприклад, конденсатори або резистори, забезпечуючи альтернативний шлях для струму. У електроживленні обладнання байпас дозволяє підключити резервне джерело енергії, якщо основне джерело вимкнено.
Навіщо потрібний байпас?
-
Забезпечення безперервності роботи: Коли основний компонент потребує ремонту або заміни, байпас дозволяє системі продовжувати функціонувати.
-
Захист від перевантаження: У деяких системах байпас може бути встановлений для запобігання перевантаженню або пошкодженню обладнання. Наприклад, у гідравлічних системах байпас може відкритися автоматично, якщо тиск стає занадто високим.
-
Ефективність та регулювання потоків: Байпас дозволяє регулювати потоки рідини або газу, покращуючи ефективність системи та її керованість. Байпаси застосовуються повсюдно - від домашніх систем опалення до складних промислових та медичних пристроїв.
Яку користь має байпас в електриці?
В електротехніці байпас (обхід) - це пристрій або схема, яка дозволяє електричному струму обходити певні компоненти чи ланцюги. Зазвичай використовується підвищення надійності системи, тимчасового виключення несправного елемента чи оптимізації роботи устаткування. Байпасні пристрої часто застосовуються в енергосистемах, системах безперебійного живлення (UPS), сонячних панелях та інших електричних установках.
Ось таблиця з описом користі байпасу у різних електротехнічних застосуваннях:
| Застосування байпасу | Опис байпасу | Основна мета | Користь |
| Системи безперебійного живлення (UPS) | Байпас дозволяє спрямувати живлення безпосередньо від мережі, минаючи UPS, якщо він несправний або перебуває на обслуговуванні. | Підтримка безперервного електропостачання у разі відмови або обслуговування UPS | Підтримка безперервного електропостачання у разі відмови або обслуговування UPS |
| Електродвигуни | Байпас може використовуватися для запуску електродвигуна безпосередньо, минаючи регулятори швидкості або плавні пускачі. | Швидкий запуск електродвигуна або його аварійний запуск у разі відмови регуляторів. | Зменшує час простою, забезпечує аварійну роботу обладнання. |
| Фотоелектричні системи (сонячні панелі) | Увімкнення байпасу дозволяє обійти несправні або затінені панелі, зберігаючи роботу інших панелей. | Оптимізація роботи системи сонячних батарей у разі несправності окремих елементів. | Знижує втрати потужності, збільшує загальну ефективність системи. |
| Електроприлади та обладнання | Байпас може бути тимчасово увімкнений для живлення пристрою безпосередньо від мережі, минаючи стабілізатори або інші допоміжні елементи | Тимчасове підключення обладнання у разі несправності допоміжних елементів. | Дозволяє продовжувати роботу обладнання, знижуючи час простою. |
| Енергосистеми | Байпас може бути використаний для обходу трансформаторів або іншої частини ланцюга під час обслуговування або аварій. | Забезпечення безперервності енергопостачання під час обслуговування чи ремонту | Підвищує надійність та безпеку системи енергопостачання. |
Основні переваги байпасу в електротехніці:
-
Безперервність роботи — дозволяє підтримувати живлення або роботу пристрою навіть у разі виникнення несправностей або під час технічного обслуговування.
-
Підвищення надійності — обхід обладнання, що відмовило, знижує ризик повної зупинки системи.
-
Мінімізація часу простою забезпечує швидке відновлення роботи системи.
-
Оптимізація продуктивності дозволяє обійти несправні елементи без значних втрат потужності.
Приклади застосування байпасу в електриці
Байпас (bypass) в електриці - це схема або пристрій, що дозволяє обійти певні компоненти або ланцюги, забезпечуючи альтернативний шлях для проходження електричного струму. Це корисно для обслуговування обладнання, аварійних ситуацій чи підвищення надійності системи.
Ось кілька прикладів застосування байпасу в електриці:
-
Байпас для джерел живлення (UPS) У разі збою основного джерела живлення, байпас дозволяє перевести навантаження на резервне харчування або безпосередньо на мережу, обминаючи несправні компоненти або ДБЖ (джерело безперебійного живлення). Це використовується для запобігання перериванню електроживлення у критичних системах, таких як серверні або медичні установи.
-
Байпас для електродвигунів Байпас може бути використаний для керування електродвигунами. Наприклад, при запуску двигуна через частотний перетворювач для плавного пуску можна включити байпас, щоб двигун працював безпосередньо від мережі, коли він досягне номінальної швидкості. Це знижує навантаження на перетворювач та заощаджує енергію.
-
Байпас у системах освітлення Байпас може застосовуватися в системах управління освітленням для обходу регуляторів освітлення або димерів у разі їх поломки або необхідності постійного живлення освітлення. Це гарантує роботу освітлення навіть у разі відмови основних контролерів.
-
Байпас для захисту трансформаторів У трансформаторних підстанціях байпас може бути використаний для обходу трансформатора під час його обслуговування. Це дозволяє підтримувати електропостачання споживачів, поки трансформатор перебуває на ремонті чи заміні.
-
Байпас у системах обігріву підлоги У системах електрообігріву підлоги байпас може використовуватися для перемикання з одного нагрівального елемента на інший при виході з ладу, забезпечуючи підтримку роботи системи обігріву.
-
Автоматичний байпас в інверторах У сонячних енергетичних системах інвертори часто мають функцію автоматичного байпаса. Це дозволяє системі перемикатися на звичайну мережу, якщо сонячна енергія недоступна або інвертор виходить з ладу.
-
Ручний байпас у розподільчих щитах Ручний байпас може використовуватися в розподільних щитах, щоб обійти автоматичні вимикачі або запобіжники для виконання робіт з технічного обслуговування без повного вимкнення системи.
Ці приклади показують, що байпасні схеми є важливими для забезпечення надійності та безпеки в різних електричних системах.
