Кабель, дріт і шнур

У повсякденному житті ми часто стикаємося з такими поняттями, як кабель, дріт і шнур. Однак далеко не всі розуміють, у чому їхня відмінність і в яких випадках слід використовувати той чи інший варіант. Від правильного вибору залежить не тільки зручність експлуатації, а й безпека електричних систем. У цій статті ми розберемо ключові відмінності між кабелем, проводом і шнуром, їхні основні характеристики та сфери застосування.

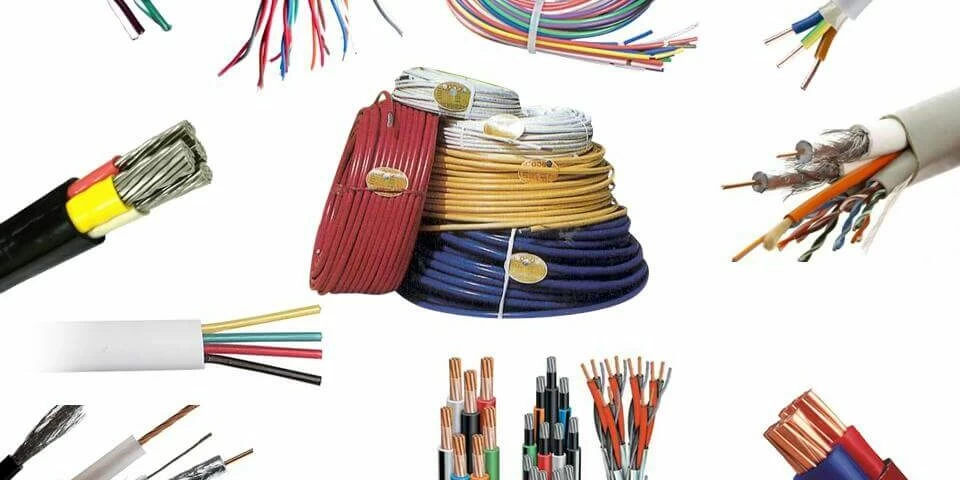

Чим відрізняються кабель, дріт і шнур


Кабель, дріт і шнур - речі, з якими ми стикаємося щодня, але рідко замислюємося, чим вони відрізняються. На перший погляд, різниця несуттєва, але якщо заглибитися в деталі, стане очевидно, що в кожного з них своя функція.

Провід - найпростіша з цих трьох речей. Це одиночна металева жила або кілька скручених дротів, покритих ізоляцією. Він служить для передачі електрики в найрізноманітніших сферах - від домашньої проводки до електроніки. Гнучкість залежить від конструкції: монолітна жила жорстка, а багатодротяна більш податлива. Кабель влаштований складніше. У ньому кілька ізольованих жил укладені в додаткову захисну оболонку. Така конструкція робить його стійким до пошкоджень, впливу вологи і перепадів температури. Тому його використовують для прокладання електромереж, у промисловості та на вулиці.

Шнур - це щось середнє між проводом і кабелем. Він гнучкий, легкий і розрахований на рухоме з'єднання приладів з мережею. Його можна зустріти в зарядних пристроях, подовжувачах і побутовій техніці. Завдяки своїй пластичності він не ламається під час частого вигину і залишається зручним у використанні.

Розібравшись у цих відмінностях, можна точніше підбирати потрібний варіант і не плутатися в термінах.

Що таке дріт, кабель, шнур

Дріт, кабель і шнур - звичні, але не зовсім однакові речі, хоча в розмовній мові їх часто плутають. Провід - це, по суті, струмопровідна жила, укладена в ізоляцію або зовсім без неї. Він може бути гнучким або жорстким, служити для передачі електрики всередині пристроїв або з'єднувати елементи ланцюга. У побуті такі зустрічаються в розетках, люстрах, електроприладах. Кабель - складніша конструкція. Усередині нього кілька жил, які ізольовані одна від одної і додатково захищені загальною оболонкою. Він витримує великі навантаження, стійкий до зовнішніх впливів, тому його використовують в електромережах, на виробництвах, під час прокладання комунікацій під землею або у воді.

Шнур же сприймається як щось гнучке, рухливе, часто з вилкою на кінці. Його можна зустріти у побутової техніки - зарядних пристроїв, ламп, комп'ютерів. На відміну від кабелю, шнури менш захищені, але зручні у використанні, бо легко гнуться і не займають багато місця.

Провід

Провід - це простий, але незамінний елемент електротехнічних систем. Його основне завдання - передача електрики від одного елемента до іншого. На відміну від кабелю, дріт зазвичай має одну жилу, хоча бувають і багатожильні варіанти. Основний матеріал для проводів - мідь або алюміній. Мідні моделі зустрічаються частіше, тому що мають хорошу провідність, гнучкість і довговічність. Алюмінієві легші та дешевші, але менш надійні: з часом вони окислюються, гірше проводять струм і вимагають ретельнішого встановлення.

Ізоляція відіграє важливу роль. Голий дріт без оболонки застосовується в електрощитах, лініях електропередач, заземлювальних системах. Ізольовані версії захищені від короткого замикання, механічних пошкоджень і зовнішніх впливів. Матеріал ізоляції може бути різним - гума, ПВХ, фторопласт, силікон. Кожен варіант розрахований на певні умови експлуатації. Гнучкість - ще один важливий параметр. Жорсткі дроти зручні для стаціонарної проводки: їх укладають у стіни, труби, розподільні коробки. Гнучкі моделі підходять для рухомих з'єднань, наприклад, в електроінструментах і побутових приладах.

Застосування проводів охоплює практично всі сфери. У будинках і квартирах вони приховані в стінах, живлять освітлення, розетки, побутову техніку. У промисловості з'єднують складні електричні схеми, працюють у верстатах, системах управління. Навіть у транспорті, від автомобілів до космічних апаратів, без дротів не обійтися.

Матеріали для виготовлення проводів


Для виготовлення проводів використовують різні матеріали, але головні вимоги до них - висока електропровідність, міцність і стійкість до зовнішніх впливів.

Метали для струмопровідних жил:	Найчастіше провідники роблять із міді та алюмінію. Мідь - лідер за популярністю. Вона добре проводить струм, стійка до перегинів, не окислюється так швидко, як алюміній, і служить довше. Однак мідні дроти дорожчі та важчі. Алюміній, хоч і поступається за характеристиками, цінується за легкість і доступність. У побутовій електропроводці його використовують рідше, але він досі застосовується у високовольтних лініях через малу вагу. Іноді зустрічаються біметалеві дроти - з алюмінієвою основою і мідним покриттям, що дає компроміс між вартістю і якістю.
Матеріали ізоляції:	Ізоляція захищає провід від коротких замикань, вологи, механічних пошкоджень. Вона буває різною залежно від умов експлуатації. ПВХ (полівінілхлорид) - найпоширеніший варіант. Він гнучкий, довговічний, стійкий до більшості побутових умов. Гумова ізоляція добре переносить перегини і залишається еластичною навіть за низьких температур. Для роботи в екстремальних умовах застосовують фторопласт, силікон або скловолокно - вони витримують високі температури й агресивне середовище.
Додаткові покриття:	Деякі дроти забезпечені екранами з алюмінієвої фольги або металевого обплетення - це знижує електромагнітні перешкоди. А якщо потрібен особливий рівень міцності, зверху наносять броню зі сталевої стрічки або використовують особливо міцні захисні оболонки.

Вибір матеріалів залежить від завдання. У побуті важливі безпека і довговічність, у промисловості - стійкість до навантажень і навколишнього середовища.

Кабель


Кабель - це не просто провідник електрики, а ціла система, що складається з декількох ізольованих жил, об'єднаних у єдину конструкцію. Він призначений для надійної передачі енергії або сигналу в найрізноманітніших умовах. Без нього неможливо уявити ні побутову техніку, ні промислові об'єкти, ні транспортні комунікації.

На відміну від звичайного дроту, кабель складається з декількох шарів захисту. Усередині нього заховані жили, кожна з яких має власну ізоляцію. Вони можуть бути мідними або алюмінієвими, але у відповідальних системах частіше використовують мідь - вона краще проводить струм і служить довше. Зверху жил накладається загальний шар ізоляції, а потім зовнішня оболонка. Вона захищає від вологи, механічних пошкоджень і впливу навколишнього середовища. У деяких випадках додають екранувальний шар, який знижує електромагнітні перешкоди. Кабелі розрізняються за призначенням. Одні працюють у стінах житлових будинків, забезпечуючи освітлення та живлення розеток. Інші прокладають під землею, де вони повинні витримувати тиск ґрунту і перепади температур. У промисловості зустрічаються особливо міцні види, розраховані на хімічно агресивні середовища, вібрації та високі навантаження.

Існують навіть кабелі, здатні працювати під водою або в умовах сильного радіаційного фону. Гнучкість і міцність залежать від конструкції. Є жорсткі моделі, які використовують для стаціонарного монтажу - їх одного разу укладають, і більше не чіпають. А є гнучкі варіанти, що застосовуються там, де дроти постійно рухаються: у підйомниках, робототехніці, сценічному обладнанні.

Вибір кабелю завжди пов'язаний з умовами експлуатації. Помилитися тут не можна: якщо взяти невідповідний варіант, він швидко вийде з ладу, а в гіршому випадку створить загрозу пожежі або удару струмом. Саме тому до підбору та встановлення підходять з особливою увагою, дотримуючись суворих технічних вимог.

Шнур

Шнур - це гнучкий провідник, який найчастіше зустрічається в побуті. Він з'єднує електроприлади з мережею, передає живлення або сигнал. На відміну від жорстких кабелів, він залишається рухливим, легко згинається і витримує часті перегини. Саме тому його використовують у зарядних пристроях, побутовій техніці, електроінструментах.

Конструкція у шнура проста, але при цьому функціональна. Усередині знаходяться одна або кілька струмопровідних жил, зазвичай мідних, оскільки алюміній недостатньо пластичний для постійного руху. Кожна жила має свою ізоляцію, а поверх них наноситься загальний захисний шар. Матеріал оболонки підбирають залежно від умов експлуатації.

У бюджетних варіантах це полівінілхлорид, у більш якісних - гума або силікон, які краще витримують перегини і низькі температури. Різновиди шнурів залежать від їхнього призначення. Є тонкі та легкі, які живлять невеликі пристрої, на кшталт зарядних кабелів для телефонів. Є більш міцні, розраховані на високе навантаження - такі зустрічаються в електричних чайниках, паяльниках, будівельному обладнанні. Деякі моделі мають додаткове армування, екранування або вологозахист, якщо вони використовуються в складних умовах. Довжина теж відіграє важливу роль. Короткий дріт зручний там, де потрібно уникнути зайвих витків і заплутування. Довгий дає свободу пересування, але може заважати і перекручуватися. У деяких випадках шнур оснащений додатковими елементами: вимикачем, запобіжником, феритовими фільтрами для зниження перешкод.

Хоча зовні всі шнури схожі, їхні характеристики можуть сильно відрізнятися. Вибір залежить від того, в яких умовах він буде працювати. Один і той самий тип не можна використовувати повсюдно: те, що підходить для настільної лампи, не витримає навантажень промислового обладнання

FAQ

Яка різниця між проводом і кабелем?

На перший погляд, обидва терміни здаються схожими, але на практиці вони позначають різні речі. Провід - це одна або кілька металевих жил, цілісних або скручених, покритих ізоляцією. Він простіший за конструкцією і широко використовується в побутових електромережах. Кабель, на відміну від нього, складається з декількох ізольованих провідників, об'єднаних спільною захисною оболонкою, що робить його більш стійким до зовнішніх впливів. Саме тому кабелі застосовують в умовах підвищених навантажень - у промисловості, під землею, під водою.

Що розуміють під кабелем, проводом і шнуром?

Залежно від конструкції та призначення ці елементи виконують різні функції. Дріт - це основний елемент електричних з'єднань, найчастіше використовуваний у стаціонарній проводці. Кабель - складна багатошарова система, розрахована на довготривалу експлуатацію в агресивних середовищах. Шнур же являє собою гнучкий провідник, призначений для підключення мобільних пристроїв і побутової техніки. Його відмінність у тому, що він складається з безлічі тонких жил, укладених в еластичну оболонку, що робить його зручним для частих вигинів і переміщень.

Який дріт називають шнуром?

Зазвичай це багатодротяний гнучкий кабель, призначений для підключення приладів, які часто рухають або переносять. Такі шнури використовують у подовжувачах, зарядних пристроях, електроприладах. Їхня оболонка стійка до механічних впливів, а внутрішні жили виконані зі скручених тонких дротів, завдяки чому дріт залишається м'яким і гнучким навіть у разі багаторазових перегинів.

Скільки витримує кабель 2,5 квадрата?

Цей параметр залежить від умов прокладки і матеріалу провідника. Мідний кабель перетином 2,5 мм² здатний пропускати струм до 25 ампер за умови відкритого прокладання і до 21 ампера, якщо він укладений у трубі або коробі. У перерахунку на потужність це приблизно 4,5-5,5 кВт, чого вистачає для підключення більшості побутових приладів: пральних машин, мікрохвильовок, електрочайників. Однак під час розрахунків важливо враховувати довжину лінії, якість з'єднань і спосіб монтажу, оскільки перевантаження може призвести до перегріву і пошкодження ізоляції.
