Як виготовити надійний подовжувач своїми руками

Как изготовить надежный удлинитель своими руками

У світі стрімкого розвитку технологій та підвищеної залежності від електроніки, неабияка актуальність надається можливості створення надійного подовжувача своїми руками. У повсякденному житті виникає нагальна необхідність у додаткових розетках для живлення різноманітних електроприладів. І тут виникає унікальна можливість самостійно виготовити функціональний та надійний подовжувач, що відповідає всім потребам сучасного споживача.

Створення власного електроподовжувача не лише відкриває широкі можливості адаптації під конкретні потреби користувача, але також надає можливість економії коштів, оскільки вартість готового виробу може бути значно вищою порівняно із магазинним аналогом.
У цій статті ми детально розглянемо кроки та рекомендації щодо виготовлення надійного перехідника своїми руками, поділяючи з вами необхідні знання та навички, які допоможуть вам забезпечити безпеку та ефективність вашого саморобного пристрою. Завдяки цьому, ви зможете не тільки забезпечити себе необхідними з'єднаннями для електроприладів, а й розширити свої знання в галузі електротехніки.

Коли доцільно використовувати подовжувач?

Електроподовжувач став необхідним помічником у сучасному житті, надаючи зручність при використанні електроприладів у різних ситуаціях.

Розглянемо кілька ситуацій, коли його використання стає найкращим варіантом:

Нестача розеток у приміщенні. Коли вам не вистачає гнізд для підключення всіх необхідних електроприладів у певному приміщенні, додатковий електричний шнур стає чудовим рішенням. Це може бути корисно у вітальні, кухні, офісі або будь-якому іншому місці, де потрібне одночасне використання декількох пристроїв.
Роботи в саду або на відкритому повітрі. При проведенні робіт у саду, на дачі або в інших умовах, де електрика розташована на деякій відстані, додатковий електричний шнур, дає змогу ефективно використовувати садову техніку, електричний інструмент або освітлення.
Будівництво та ремонт. На будмайданчику часто буває необхідно використовувати електроінструменти в різних частинах приміщення або назовні. Таким чинок, він забезпечує електроживлення для інструментів, не обмежуючи робочий простір.
Заходи на відкритому повітрі. При участі у заходах, вечірках або пікніках на свіжому повітрі це стає дуже корисним, оскільки дозволяє створити зручні точки живлення для аудіоапаратури, освітлення та інших електронних пристроїв.
Тимчасові заходи. У ситуаціях, коли необхідно тимчасово забезпечити електроживлення в місцях, де воно відсутнє, електроподовжувач допомагає створити тимчасову електричну точку.
Обмежений доступ до електрики. В окремих локаціях, таких як старі будівлі чи під час подорожей, обмежений доступ до електрики є можливим. Застосування додаткового електричного шнура може створити додаткові точки підключення.

При користуванні здовжувача необхідно дотримуватися правил безпеки, уникати перегріву та перевантаження, а також регулярно перевіряти стан проводу та роз'ємів.

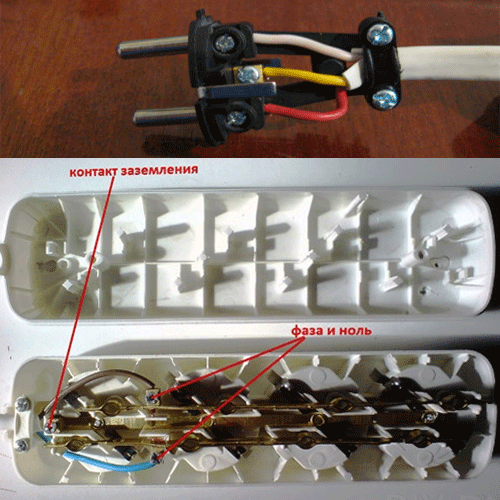

Обмірковуємо принцип роботи подовжувача

При використанні електричного перехідника струм подається від джерела енергії через вилку та електричний кабель до розеток. Після цього електроприлади підключаються до цих гнізд, отримуючи енергію від вказаного джерела. Важливим етапом є коректне підключення вилки до розетки з урахуванням фази, нуля та заземлення, що забезпечує безпеку використання пристрою.

Електричний перехідник забезпечує унікальну гнучкість у розташуванні електроприладів, дозволяючи розміщувати їх на визначеній відстані від джерела електроживлення. Для забезпечення безпеки роботи пристрою та під'єднаних приладів вбудовані захисні механізми, такі як захист від перевантаження та вимикач, які активно контролюють та регулюють електропостачання.

Цікаво буде дізнатися! Як зробити розрахунок для однофазної мережі?

Функціонування електроподовжувача має простий, але надзвичайно важливий характер для забезпечення безпечного та ефективного використання електроприладів.

Основні етапи його роботи можна визначити в контексті передачі електроенергії та забезпечення безпеки користувачів:

Етап	Опис
Електричний кабель	Основний елемент продовжувача - це електричний кабель, зазвичай обладнаний трьома проводами: фазою (L), нулем (N) і заземленням (PE). Кабель з'єднує розетку здовжувача з вилкою, що підключається до джерела електроживлення.
Розетки та вилки	Продовжувач обладнаний кількома гніздами, призначеними для підключення різних електроприладів. Вилка, вставляється у звичайну розетку, а електроприлади поєднуються з гніздами продовжувача.
Проводка і з'єднання	Кожен роз'єм пов'язаний з проводами, які йдуть від вилки, забезпечуючи передачу електроенергії до приєднаних пристроїв. Важливо забезпечити надійні з'єднання та ефективну ізоляцію для уникнення коротких замикань.
Заземлення	У деяких здовжувачах передбачено заземлення для забезпечення безпеки. Заземлення являє собою третій провід, який спрямовує непотрібні струми в землю, запобігаючи таким чином можливим небезпечним ситуаціям.
Максимальна потужність	Кожен має свою максимальну потужність, яку він може витримувати без перегріву. Це значення залежить від діаметра проводів і якості ізоляції. Перевищення цієї потужності може призвести до пошкодження електроприладів.
Безпека та правила використання	Правила безпеки є ключовим аспектом використання здовжувача. Не рекомендується підключати до подовжувача потужні електроприлади, слід уникати перевантаження. Також важливо уникати потрапляння води і зберігати його подалі від теплових джерел.

Принцип роботи ґрунтується на ефективній передачі електричного струму від джерела до електроприладів за допомогою провідного кабелю, забезпечуючи безпеку в ході цього процесу. Важливо дотримуватися вимог безпеки та використовувати здовжувачі відповідно до їх призначення.

Подовжувач (перехідник) для дому та дачі своїми руками

Виготовлення перехідника для дому та дачі своїми руками – це цікавий та корисний проект, який не лише полегшить електропостачання в вашому приміщенні, але й надасть можливість освоїти основи електротехніки. Нижче наведено послідовні кроки та поради для успішної реалізації цього завдання.

Підготовка матеріалів та інструментів

Перш за все, переконайтеся, що у є всі необхідні матеріали та інструменти:

   •    Електричний кабель: Виберіть шнур із трьома проводами для забезпечення фази, нуля та заземлення.
   •    Розетки і вилки: Завдяки їм можна буде легко підключати та відключати різні пристрої.
   •    Корпус: Забезпечте відповідний корпус для безпечного розміщення всіх компонентів.
   •    Інструменти: Паяльник, кусачки, викрутки та інші інструменти для обробки кабелю та підключення компонентів.

Підготовка кабелю і дротів

• Виміряйте та відріжте кабель: Визначте необхідну довжину і відріжте провід із запасом, враховуючи відстань між пристроями.
• Обголіть дроти: За допомогою кусачок або ножа видаліть ізоляцію з кінців шнура, забезпечивши правильну довжину оголених дротів для підключення до гнізд та вилки.

Підключення розеток і вилки

• Виберіть розташування розеток: Визначте, де будуть розташовані гнізда на електроподовжувачі, та відзначте ці місця на корпусі.
• Підключіть дроти до розеток: Припаяйте проводи до контактів гнізд, упевнившись у правильній полярності (фаза, нуль, заземлення).

Збір подовжувача

• Встановіть розетки в корпус: Розмістіть гнізда в заздалегідь підготовлених місцях на корпусі продовжувача і закріпіть їх.
• Закрийте корпус: Переконайтеся, що всі дроти і гнізда перебувають усередині корпусу, а потім закріпіть його.

Перевірка та безпека

• Перевірте працездатність: перед використанням ретельно перевірте всі під'єднання та ізоляцію, а також правильність під'єднання проводів.
• Безпека: переконайтеся, що створений здовжувач відповідає безпечним стандартам.

Не використовуйте його для підключення потужних пристроїв, щоб уникнути перевантаження.

Створення додаткового електричного шнура власноруч - це не тільки практичне рішення, а й можливість навчитися основ електротехніки. Слід пам'ятати про дотримання правил використання електричних пристроїв. Він готовий до використання, та тепер він стане зручним помічником у розширенні електричних можливостей вашого будинку або дачі.

Яким має бути перетин дроту для подовжувача?

Снимок экрана 2024-01-04 в 12.54.05.png

Вибір правильного січення проводу для електроподовжувача є важливим для ефективної та безпечної роботи підключених пристроїв. Різні інструменти, такі як ударні дрилі та болгарки, які мають велику потужність, вимагають спеціального уваги при виборі кабелю. Розглянемо, яке січення проводу слід обирати в залежності від потужності використовуваних пристроїв.

Потужність до 3680 Вт. Для інструментів із потужністю до 3680 Вт, таких як ударні дрилі та болгарки, рекомендується використовувати кабель із січенням 1,5 мм². Це забезпечить надійний перенос електричного струму та зменшить втрати енергії.

Потужність до 3,5 кВт. При підключенні пристроїв із більшою потужністю, до 3,5 кВт, слід вибирати подовжувач із більшим січенням проводу. Моделі із січенням проводу від 2,5 мм² та вище забезпечать стабільне електроживлення та запобігатимуть перегріванню.

Важливо також вибрати відповідний діаметр проводу для забезпечення правильного функціонування електричного пристрою. Занадто тонкий кабель може перегріватися, що може призвести до пошкодження пристроїв та створення загрози загоряння. Навпаки, занадто велике січення може бути надто великим для пристроїв з меншою потужністю, зробивши подовжувач невигідним та незручним у використанні.

Необхідно відзначити, що надійність та ефективність роботи перехідника залежать не лише від січення проводу, але й від загальної якості матеріалів та конструкції пристрою. Під час його створення важливо дотримуватися рекомендацій виробників та використовувати високоякісні компоненти для забезпечення тривалої та безпечної експлуатації.

Який кабель краще використовувати для подовжувача?

При виборі кабелю важливо врахувати його надійність, гнучкість і ступінь захисту від зовнішніх впливів. На сьогодні найбільш оптимальним варіантом є використання кабелю з гумовою ізоляцією. Цей матеріал має високий ступінь гнучкості, що робить його ідеальним для пристрій для подовження, де потрібна рухливість та стійкість до механічних впливів.

Популярні марки гумових кабелів, які часто застосовують у силових подовжувачах, включають КГ, КГ-ХЛ і КГН. КГ являє собою джгутовий кабель із гладкою гумовою ізоляцією, що забезпечує високу гнучкість і прекрасну стійкість до механічних впливів. КГ-ХЛ, з додатковою зовнішньою оболонкою з бавовни, надає додатковий захист в умовах підвищеного навантаження. КГН має негорючу гумову ізоляцію, що важливо для забезпечення безпеки в деяких ситуаціях.

Проте, у випадках, коли не потрібна особлива гнучкість, можна розглядати використання кабелів із ПВХ ізоляцією, таких як ПВС і ПРС. Ці провідники підходять для перенесення та мають певний рівень гнучкості, проте важливо враховувати, що їхня стійкість до механічних пошкоджень може бути меншою, ніж у гумових аналогів. Завжди рекомендується керуватися порадами виробників та враховувати умови експлуатації перехідного з'єднувача для вибору оптимального типу шнура.
Як розрахувати перетин дроту для перехідника?

Розрахунок перетину дроту для перенесення електричного струму важливий для забезпечення ефективного передавання енергії без надлишкових втрат.

Для цього застосовується формула:

Номер	Параметр	Позначення	Опис
1	Формула розрахунку	R=(p*L)/S	Формула, де R - опір, p - питомий опір, L - довжина перенесення, S - перетин провідника.
2	Питомий опір міді	P міді = 0,0175	Питомий опір міді, стандартне значення.
3	Довжина перехідника	L	Відстань, на яку потрібно передавати електричний струм.
4	Перетин провідника	S	Обраний користувачем перетин провідника, вимірюваний у міліметрах квадратних (мм²).
5	Опір дроту	Rпровід = 2R	Загальний опір дроту, враховуючи, що струм іде по одній жилі та повертається по іншій.

Подвоюємо опір проводу (Rпроводу), оскільки струм іде по одній жилі, а потім повертається по іншій. Цей розрахунок допомагає визначити оптимальний переріз дроту для ефективного передавання електроенергії на задану відстань, з огляду на питомий опір матеріалу та довжину перехідника. Створення надійного подовжувача власноруч – це доступний та цікавий процес, який дозволяє не лише зекономити кошти, а й забезпечити собі ефективне та надійне електричне з'єднання. Використовуючи прості матеріали та основні навички монтажу, ви можете створити ефективний пристрій, який відповідатиме вашим потребам у подовженні електричного з'єднання.

Важливим етапом цього процесу є уважний відбір компонентів та їх правильна взаємодія. Обрані та з'єднані елементи правильно гарантують безперебійну роботу перехідника, а також збільшують його довговічність. Забезпечте належну ізоляцію та безпеку для кожного з'єднання, щоб уникнути неприємних ситуацій та гарантувати надійність вашого саморобного електроподовжувача.

У результаті виготовлення надійного продовжувача власноруч вам не лише вдасться зекономити кошти, але також розширить ваші навички в галузі електротехніки. Пам'ятайте слідувати інструкціям та дотримуватися норм безпеки, та ваш саморобний здовжувач стане вам в надійному помічнику у повсякденних потребах.
