Як визначити потужність світлодіодної стрічки
Світлодіодна стрічка — зручне рішення для освітлення, яке надає можливість створювати ефектне підсвічування інтер'єру та зонувати простір. Щоб світлодіодна стрічка працювала стабільно, забезпечувала достатній рівень освітлення і не перевантажувала електромережу, важливо правильно визначити її потужність. Потужність залежить від типу світлодіодів, їхньої щільності на один метр та напруги живлення стрічки. Ці параметри дають змогу підібрати відповідний блок живлення та визначити необхідну кількість стрічки для освітлення певної площі приміщення.
Після цього, помноживши отримані дані, ви отримаєте площу приміщення. Це допоможе вам оцінити, яка її кількість буде потрібна.
Також важливо враховувати, що лінійку можна встановити не тільки вздовж стін, а й по всьому периметру кімнати. При цьому рекомендується передбачити невеликий запас довжини для кутів і нерівностей, щоб монтаж пройшов без проблем.
Як дізнатися параметри LED стрічки
Формула для розрахунку потужності світлодіодної стрічки
Формула для розрахунку енергоспоживання
Як визначити вимоги до освітлення
Як розрахувати потужність світлодіодної стрічки
Формула для розрахунку потужності світлодіодної стрічки
Формула розрахунку потужності контролера
У такому випадку вам потрібен підсилювач із енергоспоживанням не менше 2А для забезпечення правильного живлення для цієї лінійки.
Варто також враховувати можливі втрати напруги на проводах або використання димерів, що можуть вплинути на точність розрахунків. Рекомендується проконсультуватися із фахівцями або звернутися до виробника для більш точного підбору підсилювача.
Формула для розрахунку ампер підсилювача буде такою
У процесі вибору світлодіодної стрічки необхідно враховувати не тільки характеристики діодів, але й умови монтажу та плановану інтенсивність висвітлення. Розрахунок енергоспоживання також передбачає облік амперажу й напруги, а додаткові компоненти, як-от контролери й підсилювачі, можуть знадобитися для підтримки стабільного світлового потоку на довгих ділянках лінійки. Розуміння цих технічних аспектів допоможе обрати стрічку, яка забезпечить оптимальну яскравість і комфортне освітлення простору.
Як виміряти розміри приміщення
Для того щоб точно підібрати довжину світлодіодної лінійки, необхідно спочатку виміряти габарити кімнати. Виміряйте довжину і ширину простору, який хочете освітити.Після цього, помноживши отримані дані, ви отримаєте площу приміщення. Це допоможе вам оцінити, яка її кількість буде потрібна.
Також важливо враховувати, що лінійку можна встановити не тільки вздовж стін, а й по всьому периметру кімнати. При цьому рекомендується передбачити невеликий запас довжини для кутів і нерівностей, щоб монтаж пройшов без проблем.

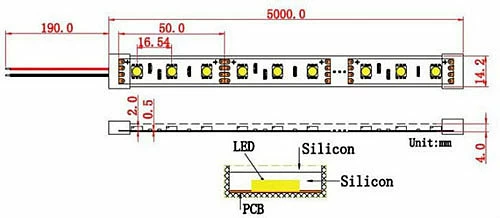

Як дізнатися параметри LED стрічки
Вибір світлодіодної полоси потребує врахування кількох важливих аспектів, щоб забезпечити оптимальне освітлення та ефективне використання.
Ось основні кроки, які допоможуть вам підібрати параметри кабелю:
-
Тип світлодіодів. На ринку ви найчастіше зустрінете модуль з діодами типів SMD2835, SMD3528 і SMD5050, які підходять для домашнього використання. Рідше трапляються варіанти з діодами SMD5630 і SMD5730, які зазвичай потужніші. Вибір діодів залежить від вашого завдання: для акцентного підсвічування підійдуть менш потужні моделі, тоді як для основного світла краще обрати потужніші варіанти.
- Щільність діодів на метр. Кількість діодів на одиницю виміру також впливає на яскравість і рівномірність освітлення. Наприклад, стрічка з 30 діодами на метр буде давати менш інтенсивне світло, ніж лінійка з 60 або навіть 120 діодами на метр. Це важливо враховувати при плануванні підсвічування у різних приміщеннях.
- Розрахунок потужності. Щоб визначити споживання енергії, зверніть увагу на розмір діодів. SMD2835 і SMD3528 споживають приблизно 0,1 Вт на діод, SMD5050 – 0,3 Вт, а SMD5630 і SMD5730 – 0,5 Вт. Зазвичай, в реальних умовах, через використання резисторів, фактичне споживання буде на 20% менше. Наприклад, SMD2835 фактично споживатиме близько 0,08 Вт на діод.
- Обчислення загальної потужності стрічки. Щоб обчислити загальне енергоспоживання LED-лінійки, помножте споживану енергію одного діода на обсяг діодів на метричний відрізок. Наприклад, полоса з 60 діодами на одиницю виміру має такі показники енергоспоживання: SMD2835 або SMD3528 споживатимуть близько 4,8 Вт на метр, SMD5050 – приблизно 14,4 Вт на метр, а SMD5630 та SMD5730 – близько 24 Вт на метр.
-
Особливості монтажу. LED-лінійки можна різати на певних відрізках: для стрічок на 12 В та 24 В це зазвичай кожні 5 см, а для стрічок на 220 В – через 50 см або навіть 1 метр. Якщо ви не бажаєте паяти стрічки після різання, використовуйте спеціальні конектори, які дозволяють легко з’єднувати відрізки.
Особливості стрічок, що впливають на потужність
Підрахунок енергоспоживання LED-лінійок потребує врахування не лише базових параметрів, але й різних технічних нюансів. Насправді, характеристики модулів значно різняться, та розуміння цих відмінностей дозволить більш точно оцінити витрати енергії.
Вольтаж та ідентифікація стрічок
- Визначити вольтаж модуля можна за маркуванням. Наприклад, моделі з відстанню міток різу 50 або 100 см працюють від 220 В. Стрічки на 12 В та 24 В маркуються безпосередньо на платі, де зазвичай вказується «DC12V» або «DC24V».
- Ампераж та тип діодів. Сила струму залежить від типу світлодіодів. Найпоширеніші типи діодів споживають струм за наступними показниками:
- SMD3528 та SMD2835: 20 мА
- SMD5050: 60 мА
- SMD5630 та SMD5730: 100 мА
- Кількість световодів у котушці також варіюється: 30, 52, 60, 120, 180 або 240 штук на метр, що впливає на загальне енергоспоживання.
Формула для розрахунку потужності світлодіодної стрічки
де:
P – потужність відрізка стрічки (Вт),
U – напруга живлення (В),
I – сила струму одного світлодіода (А),
N – кількість діодів у одному метрі,
K – кількість діодів у одній секції.
Таблиця споживання потужності різними стрічками
Тип діодів | Вольтаж (V) | Струм (A) | Кількість діодів на метр | Потужність (Вт) |
SMD3528 | 12 | 0.02 | 60 | 4.8 |
SMD5050 | 12 | 0.06 | 60 | 14.4 |
SMD5630 | 12 | 0.10 | 60 | 24 |
Формула для розрахунку енергоспоживання
Щоб розрахувати споживання енергії, використовують таке рівняння:
де:
Q – об’єм спожитої енергії (кВт*год),
L – довжина стрічки (м),
P – енергоспоживання одного метра (Вт),
t – час роботи підсвічування (год).
L – довжина стрічки (м),
P – енергоспоживання одного метра (Вт),
t – час роботи підсвічування (год).
Наприклад, для лінійки SMD3528 загальною довжиною 5 метрів, яка працює 6 годин на день, підрахунок виглядає так:
За місяць підсвічування споживе 4.32 кВт*год, що є незначною величиною й не впливатиме на рахунки за електроенергію.
Як визначити вимоги до освітлення
Правильне освітлення приміщень відіграє важливу роль у створенні комфортного та ефективного середовища.
Розглянемо ключові моменти, які слід врахувати під час його проектування:
- Яскравість: Необхідна яскравість освітлення залежить від призначення простору. Для офісних приміщень рекомендується яскравість у діапазоні 300-500 люкс, коли для житлових кімнат достатньо близько 200 люкс. У громадських місцях, наприклад, у ресторанах або магазинах, може знадобитися більш висока яскравість для привернення уваги клієнтів.
- Температура кольору: Колірна температура світла впливає на загальне сприйняття й атмосферу в приміщенні. Для створення затишної атмосфери ідеально підходять джерела теплого світла (2700-3000 К). У робочих зонах або при виконанні завдань, що вимагають високої концентрації, краще вибрати більш холодне освітлення (4000-5000 К).
- Естетичне освітлення: Використання різних елементів освітлення може створити візуально привабливі ефекти. Спрямоване освітлення, наприклад, ефективно виділяє певні предмети або підкреслює декоративні елементи, що додає інтерес до інтер'єру.
Як розрахувати потужність світлодіодної стрічки
Щоб правильно обчислити енергоспоживання led модуля, потрібно взяти до уваги кілька важливих чинників. Найголовніше – це споживана енергія одного окремого світлодіода, яка зазвичай зазначена в технічних характеристиках виробника.
Формула для розрахунку потужності світлодіодної стрічки
Для визначення енергоспоживання LED-стрічки слід звернути увагу на кілька ключових показників. Основні з них — обсяг световодів на довжину та їх індивідуальна напруга.
Зазвичай пропорція світлодіодів на одну одиницю виміру лінійки коливається в межах від 30 до 60 штук. Щоб визначити загальну суму світлодіодів для потрібної довжини лінійки, просто помножте кількість довжини на щільність розміщення світловипромінювальних діодів.
Зазвичай пропорція світлодіодів на одну одиницю виміру лінійки коливається в межах від 30 до 60 штук. Щоб визначити загальну суму світлодіодів для потрібної довжини лінійки, просто помножте кількість довжини на щільність розміщення світловипромінювальних діодів.
Наприклад, якщо у вас є 5 м лінійки з 30 світлодіодами на кожну одиницю виміру, то загальний обсяг свіитловодів становитиме 5×30 =150 штук.
Для підрахунку споживаної потужності скористайтеся формулою:
Потужність лінійки = Кількість світлодіодів × Потужність одного світлодіода.
Наприклад, якщо на лінійці розміщено 100 світлодіодів, кожен з яких споживає 0.2Вт, то загальна потужність дорівнюватиме 100×0.2=20Вт.
Не забувайте додати енергоспоживання додаткових компонентів, таких мов блок живлення чи драйвер, якщо вони використовуються. Інформацію про їх споживання можна знайти у специфікаціях.
Формула розрахунку необхідної потужності блока живлення
Для вибору відповідного блока живлення для LED-стрічки необхідно врахувати кілька ключових параметрів, включаючи загальну довжину стрічки та енергоспоживання на метр.
Розрахунок потрібної потужності блока живлення можна зробити за формулою:
Потужність блока живлення = Довжина стрічки (м) × Споживання на метр (Вт)
Приклад: якщо ви використовуєте LED-стрічку завдовжки 5 метрів із споживанням 10 Ватт на одиницю виміру, то потрібна потужність складе: 5 м × 10 Вт = 50 Вт
Отже, мінімальна потужність блока живлення має бути 50 Вт. Для надійнішої роботи рекомендується додати запас у 20-25% від отриманого значення, що продовжить термін служби блока живлення.
Отже, мінімальна потужність блока живлення має бути 50 Вт. Для надійнішої роботи рекомендується додати запас у 20-25% від отриманого значення, що продовжить термін служби блока живлення.
У разі недостатньої споживаної енергії одного блока живлення можна використовувати декілька блоків, рівномірно розподіливши навантаження між ними.
Формула розрахунку потужності контролера
Щоб підібрати контролер із правильними характеристиками для LED лінійки, важливо врахувати кілька параметрів: напругу живлення, потужність на метр та споживаний струм.
Основні показники для розрахунку:
-
Напруга живлення лінійки (найчастіше 12В або 24В).
-
Потужність на кожен метр (вказується виробником).
-
Електричний потік, який споживає один світлодіод (зазвичай це 20-30мА).
Для розрахунку струму контролера можна скористатися такою алгебраїчною формою:
Потрібний струм = (Загальна потужність лінійки / Напруга) × 1000
Наприклад, якщо LED лінійка має витрату енергії 10 Вт на метр і працює від 12В, то розрахунок буде такий:
Потрібний струм = (10Вт/12В)×1000=833,33мА
Наприклад, якщо LED лінійка має витрату енергії 10 Вт на метр і працює від 12В, то розрахунок буде такий:
Потрібний струм = (10Вт/12В)×1000=833,33мА
У цьому випадку для підключення такої лінійки необхідний контролер зі струмом не менше 833мА.
Також варто врахувати запас по електричному потоку, обираючи контролер, щоб запобігти перевантаженню та забезпечити стабільну роботу системи. Рекомендується обирати контролер із більшим запасом електричного заряду для більшої надійності.
Формула розрахунку потужності підсилювача
Підсилювач важливий елемент, що дозволяє розширити можливості освітлювальної котушки, збільшуючи її потужність та довжину. Для правильного вибору підсилювача потрібно враховувати кілька ключових аспектів.
Спочатку визначте довжину смуги та її загальну споживану енергію, щоб зрозуміти, скільки підсилювачів вам може знадобитися. Перевірте, щоб технічні характеристики підсилювача, зокрема потужність та напруга, відповідали параметрам вашої лінійки.
Спочатку визначте довжину смуги та її загальну споживану енергію, щоб зрозуміти, скільки підсилювачів вам може знадобитися. Перевірте, щоб технічні характеристики підсилювача, зокрема потужність та напруга, відповідали параметрам вашої лінійки.
Щоб розрахувати необхідний струм для підсилювача (у амперах), потрібно врахувати загальну кількість світлодіодів у лінійці та струм, який споживає кожен світлодіод.
Алгебраїчна форма розрахунку виглядає так:
Струм підсилювача = Кількість діодів × Струм одного світлодіода.
Приклад: якщо у вас LED лінійка на 100 світлодіодів та кожен споживає 20мА (0.02А), то розрахунок буде такий:
Струм підсилювача = 100×0.02=2А.
Струм підсилювача = 100×0.02=2А.
У такому випадку вам потрібен підсилювач із енергоспоживанням не менше 2А для забезпечення правильного живлення для цієї лінійки.
Варто також враховувати можливі втрати напруги на проводах або використання димерів, що можуть вплинути на точність розрахунків. Рекомендується проконсультуватися із фахівцями або звернутися до виробника для більш точного підбору підсилювача.
Формула для розрахунку ампер підсилювача буде такою
Щоб визначити необхідну силу струму для підсилювача, можна скористатися такою алгебраїчною формою:
Сила струму (А) = Число LED-елементів × Струм одного елемента.
Наприклад: уявімо, що світлодіодна стрічка має 100 LED-елементів, та кожен з них споживає 20 мА (0,02 А). Розрахунок буде таким: 100 × 0,02 = 2 А.
Отже, для постачання електроенергії для цієї LED-полоси знадобиться підсилювач із енергоспоживанням 2 А. Однак важливо враховувати й інші аспекти, зокрема ймовірні втрати на дротах або використання димера для регулювання яскравості. Для точних розрахунків краще звернутися до фахівців або дотримуватися рекомендацій виробника LED-стрічки
Отже, для постачання електроенергії для цієї LED-полоси знадобиться підсилювач із енергоспоживанням 2 А. Однак важливо враховувати й інші аспекти, зокрема ймовірні втрати на дротах або використання димера для регулювання яскравості. Для точних розрахунків краще звернутися до фахівців або дотримуватися рекомендацій виробника LED-стрічки
Формула для розрахунку світлового потоку
Щоб визначити світловий потік світлодіодної смуги, необхідно розрахувати її ефективність. Це можна зробити, поділивши загальний світловий потік (в люменах) на споживану енергію (у ватах). Чим вище показник ефективності, тим енергоощаднішою та яскравішою буде модуль.
Розрахунок загальної кількості люмен для світлодіодної стрічки виконується за такою формулою:
Світловий потік (люмени) = Кількість світлодіодів × Світловий потік одного світлодіода (лм)
Число діодів зазвичай зазначається в специфікаціях стрічки, подібно до світлового потоку кожного окремого діода в люменах. Вам потрібно знайти ці дані для конкретної моделі смуг, щоб провести розрахунок.
