Як підключити диференційний автомат

Життя сучасної людини, здається неможливим без електричних приладів. Бойлери, пральні та посудомийні машини, електрочайники тощо стали надійними помічниками в побуті. Мало хто знає, що ці прилади несуть потенційну небезпеку для життя людини.

Увага! Великий вибір автоматичних вимикачів у нас на сайті в каталозі https://svetum.com.ua/ua/catalog/nizkovoltnoe-oborudovanie/
Наприклад, бойлер може працювати кілька років і не подавати ознак поломки, а всередині його корозія поступово руйнує оболонку Тена і призводить до пробою електрики. Так, при черговому прийнятті душ можна отримати удар електричним струмом. Щоб уникнути згаданої ситуації, існують захисні пристрої – ПЗВ, автоматичні вимикачі та диференціальні автомати.

Які загрози запобігає диференційному автомату

Диференціальний автомат поєднує в собі автоматичний вимикач та пристрій захисного відключення (ПЗВ).
Дане рішення є компактнішим при збереженні функцій обох пристроїв, а саме:
Захист від витоку струму. Ця ситуація може статися при пошкодженні ТЕН електричного приладу, порушення ізоляції проводів. Наприклад, візьмемо вищезгадану ситуацію із пробоєм Тена в бойлері. Людина йде приймати душ, під час відкриття змішувача вода тече під напругою. Під час зіткнення електричний струм починає проходити тілом і шукати короткий шлях до землі. У разі відсутності диференціального автомата, це може призвести до смерті.

За його наявності пристрій за частки секунди отримає інформацію про витік струму через тіло людини та відключить електрику. У такому варіанті подій, любитель лазневих процедур, може взагалі нічого не відчути, оскільки спрацювання диференціального пристрою відбувається дуже швидко.

• Захист від надмірного навантаження на електромережу. Ця ситуація може статися при одночасному включенні кількох електричних приладів із підвищеним споживанням. Наприклад, підключивши мікрохвильову піч разом з тостером і чайником в одну розетку, розраховану на живлення одного з вищезгаданого пристрою. У такому випадку електропроводка почне нагріватись і без захисного пристрою може перегоріти, призвести до займання. За наявності диференціального автомата пристрій припинить подачу електрики за допомогою теплового реле.
• Захист від короткого замикання. Відбувається при дотику силових проводів (фази та нуля), наприклад, при механічному пошкодженні електричного кабелю побутового приладу. При цьому відбувається надмірне нагрівання дроту та загоряння, особливо в місці зіткнення. Диференціальний автомат у цій ситуації спрацює як максимальний розчіплювач струму і запобігатиме негативним наслідкам.


Як видно з наочних прикладів, диференціальний розчіплювач - дуже корисний пристрій, який збереже здоров'я та житло від пожежі у разі непередбачених ситуацій з побутовими електроприладами.

Вибір диференціального автомата

Дізнавшись про всі переваги диференціального автомата, не варто бігти в сусідній магазин стрімголов і купувати перший-ліпший.

Перед покупкою необхідно ретельно звернути увагу на такі критерії у виборі пристрою:

Кількість фаз	Зазвичай, до споживачів потужністю 10 кВт проводять однофазну мережу - фазу, нуль і заземлення. При більшому споживанні потрібно вже три фази - фаза 1, фаза 2, фаза 3, нуль та заземлення. Відповідно під кожен вид мережі, потрібні відповідні пристрої захисту. Пересічному користувачеві стандартної квартири або будинку, зазвичай підходить однофазна мережа. У такому випадку, необхідно вибирати дифавтомат із двома вхідними та вихідними клемами. Трифазний диференціальний захисний пристрій має вже чотири вхідні та вихідні клеми і призначений для споживачів трифазного струму.
Робоча напруга	Робоча напруга диференціального захисного пристрою залежить від кількості фаз. Однофазний дифавтомат працює на напрузі мережі 220 В, трифазний - на 380 В. Відрізняються розмірами та кількістю клем. Захисні пристрої, що працюють у мережі 220 мають по дві клеми на вхід і на вихід, 380 - по чотири клеми.
Параметри розчіплювачів та граничний струм	У побутовій мережі зазвичай застосовують автомати класу "З" і означає, що короткочасний струм спрацьовування захисту повинен перевищувати в 5-10 разів від номінального. Цифра після літери "З" означає номінальний струм роботи. Наприклад, позначення автомата С16 означає роботу з номінальним струмом 16 А і спрацьовуванні при короткочасному перевищенні в 5-10 разів від цього значення.
Параметри струму витоку	Струм витоку позначається символом "Дельта" вимірюється в міліамперах, і означає різницю між вхідним та вихідним струмом. Залежно від сфери застосування, необхідно правильно підібрати даний параметр, щоб пристрій спрацював у потрібний момент, але при цьому не знеструмлювало мережу при випадкових скачах струму. Для одиночних бойлерів, пральних машинок тощо, рекомендовано вибирати пристрій зі значенням – 10 мА. Невелика мережа з кількома споживачами – 30 мА. Для загального підведення мережі до будинку чи квартири – 100 мА.
Вид ПЗВ	Залежно від осцилограми струму, потрібен відповідний клас ПЗВ. У дифавтоматах зазвичай застосовують типи А та АС. Де А працює з пульсуючим постійним та синусоїдальним томом, а АС - тільки з синусоїдальним (змінним). У сучасних пристроях поширене застосування імпульсних перетворювачів, для яких ПЗВ класу АС не є ефективними. Тому для більшості побутових споживачів необхідно зупинити свій вибір на класі А. Лише для простих пристроїв, наприклад, бойлерів з механічним термостатом, можна встановлювати ПЗВ класом АС.
Захист від обриву нуля	Для правильной работы УЗО необходимо напряжение, поступающее на на входе устройства. В случае обрыва нуля, защита не сработает, а фаза может стать причиной несчастного случая. Поэтому стоит делать выбор в пользу наличия такой защиты.
Час вимкнення	Вказується як Тn і має бути більше 0,3с.

Визначаємо місце встановлення диференціального автомата

Перед визначенням місця встановлення необхідно визначитися з приладами підключеними по лінії та їх кількістю. Диференціальний автомат встановлюється перед мережевими споживачами. Для невеликої квартири можна встановити один пристрій на вході загального мережевого кабелю.

Радимо почитати про те, як підключити світлодіодну стрічку

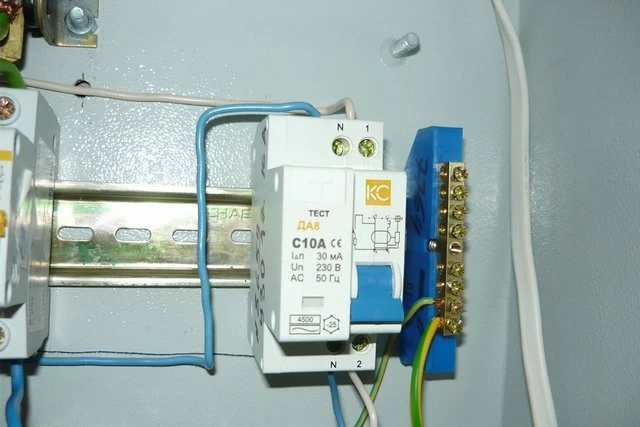

При цьому вкрай бажано вибирати дифавтомат класу А, так як у квартирі будуть підключені пристрої з імпульсними блоками живлення (телевізор, комп'ютер і т.д.), для яких прилад типу АС неефективний. Встановлюється диференціальний автомат, у цьому варіанті, на DIN рейку після лічильника. У приватних будинках, доцільно розвести кілька електричних ліній, наприклад присадибні споруди разом із вуличним освітленням та електроживленням будинку. У такому варіанті купується два диференціальні автомати на кожну електричну гілку.
Підключаючи диференціальний автомат, слід дотримуватися наступних правил:

1. перед підключенням вхідного дроту, обов'язково визначити фазу та нуль за допомогою індикаторної викрутки або мультиметра;
2. провід фази приєднати до вхідної клеми “L” (“1”);
3. нульовий провід підключити до вхідної клеми “N”;
4. вихідна клема фази позначається як "L" ("2");
5. вихід нуля позначається літерою "N".

Слід пам'ятати, основна перевага дифавтомата полягає в компактності, тому що поєднує в собі ПЗВ та автоматичний вимикач. За наявності згаданих пристроїв міняти їх не обов'язково. Заміна є доцільною при нестачі місця в електричному щиті.

Добірка популярних товарів, які варто купити в Svetum!

Як перевірити працездатність диференціального автомата

ПЗВ. вбудований в дифавтомат, призначений для збереження життя людини. Дуже важливою є впевненість у справності пристрою, його спрацьовуванні в потрібний момент. Для імітації позаштатної ситуації існують різні методи перевірки приладу:

• Кожен диференціальний автомат забезпечений кнопкою перевірки “Test”. Найпростіший і найбезпечніший спосіб, що не вимагає додаткових навичок. Для реалізації схеми з кнопкою, виробник встановив пристрій резистор потрібного номіналу. При її натисканні струм проходить через опір, імітуючи витік та диференціальний автомат розмикає мережу. Недоліком методу є неможливість контролю приладу під час покупки, кнопка “Test” працює тільки при підключеному напрузі. Багато фахівців вказують на ще один істотний недолік, при покупці неоригінального товару, кнопка тест спрацьовує завжди незалежно від працездатності дифавтомата. У деяких випадках навіть за відсутності напруги.

• Перевірка диференціального автомата за допомогою батарейки. Дуже корисний метод під час придбання пристрою, що не вимагає підключення до мережі 220 В. Для його реалізації необхідно до знеструмленого дифавтомата, приєднати два дроти, один на вхід, інший на вихід. Протилежні кінці кабелю приєднати до плюсу та мінусу 1,5 В батарейки. При підключенні елемента живлення диференціальний автомат розмикає ланцюг. Пристрої класу "А" спрацьовують завжди. Дифавтомати "АС", вимагають певної полярності і у разі невдалої спроби, потрібно замінити місцями дроти на батарейці.

• За допомогою простої схеми з лампочки та резистора. Вимагає деяких навичок і підійде не всім, але з його допомогою перевіряється пристрій на кожній розетці в ланцюзі дифавтомата. Для початку необхідно розрахувати резистор за формулою R=U/I, де R - номінал опору, U - напруга в мережі, I - сила струму в ланцюгу (наприклад пристрій зі спрацьовуванням при витоку 30 мА). Отримуємо R = 220 В/0,030 А = 7,33 кОм. Далі послідовно з'єднуємо резистор і лампочку. Один кінець дроту прикладаємо до фази, інший – до заземлення чи нуля. Працездатний пристрій має спрацювати.

• Найточніший метод перевірки струму витоку – за допомогою мультиметра. До попередньої схеми, розрив ланцюга, необхідно додати диммер і мультиметр з функцією міліамперметра. Збільшуючи плавну потужність, за допомогою регулятора, вимірювальний прилад відображає реальні значення струму в ланцюзі. При спрацьовуванні диференціального автомата мультиметр покаже точні показники відключення пристрою.

Як вибрати виробника диференціального автомата

Дифавтомат - пристрій, що зберігає життя та здоров'я людини. Заощаджувати в цій ситуації однозначно не варто. Найкраще рішення - придбати пристрій від відомого виробника. Дешеві диференціальні пристрої можуть виявитися простими підробками, що не виконують функцій захисту. Також рекомендуємо робити покупки у надійних продавців. Інтернет-магазин "Світлум" реалізує тільки якісні дифавтомати від перевірених виробників, чия продукція пройшла необхідну сертифікацію.

Аналоги диференціального автомата

Дифавтомат - пристрій, що поєднує в собі функції автоматичного вимикача та ПЗВ, де перше відповідає за захист від перевантаження і короткого замикання, а друге, оберігає від витоків струму. Відповідно, поєднуючи два пристрої, отримуємо прямий аналог. Перевагою дифавтомата є компактність, а недоліком - велика вартість, у порівнянні з автоматичним вимикачем і ПЗВ разом узятими. Крім зазначеного, при спрацьовуванні диференціального автомата, не завжди зрозуміло, через що це сталося, що ускладнює ідентифікацію можливої ​​несправності мережі.

Спільне використання автоматичного вимикача та ПЗВ, позбавлене такого недоліку, при перевантаженні, короткому замиканні буде вимкнено перший, а при витоку струму, спрацює другий. Недоліком суміщення двох захисних пристроїв є місце в електричному щиті, якого може для них не знайтися. Диференціальний апарат не можна переоцінити з погляду безпеки. Купуючи якісний пристрій в інтернет-магазині Світлоум, ви убезпечите себе від можливих нещасних випадків та їх наслідків. А наші менеджери із задоволенням допоможуть підібрати відповідний товар.
