Як підключити світлодіодну стрічку?

Світлодіодна стрічка є незамінним інструментом у руках майстра-саморобника, а також сучасного дизайнера. Дана технологія має всі переваги ЛЕД світильників, але при цьому дає більший простір для творчості. Світлодіоди не містять пари ртуті і абсолютно безпечні для людини, маючи величезний ресурсний запас роботи.
За допомогою світлодіодної стрічки, можна перетворити сірий та нудний фасад будинку на казковий. А автомобіль, яскравий і індивідуальний, немов із гри Need For Speed ​​або з фільму Форсаж. І це лише два приклади із тисячі можливих застосувань ЛЕД стрічок. Але перш ніж купувати світлодіодну стрічку, давайте трохи розберемося з теорією.

Робоча напруга світлодіодної стрічки

Цей параметр дуже важливий і завжди вказується у специфікації виробу. Перед покупкою. будь ласка, завжди звертайте увагу на цей показник. Найпопулярнішими напругами світлодіодних стрічок є 5, 12, 24 і 220 В постійного струму. Для їх запитки необхідно придбати окремий блок живлення, потрібного номіналу, а у разі стрічок 220 В, випрямляч.

Залежно від сфери застосування, вибір світлодіодної стрічки буде різнитися: Сухі та провітрювані приміщення. В даному випадку, краще зупинити вибір на ЛЕД стрічках 12, 24 В, з будь-яким ступенем захисту. Приміщення підвищеної вологості, контактування із водою.
Залежно від рівня контактування з водою, необхідно вибирати відповідний індекс захисту.

Наприклад у дзеркала над умивальником, достатньо IP64, а ось для підсвічування підлоги душа потрібна серйозніший захист класом IP68. Залишається незмінним рекомендована напруга світлодіодної стрічки, яка дорівнює 12 Ст. Освітлення фасаду та вулиці.

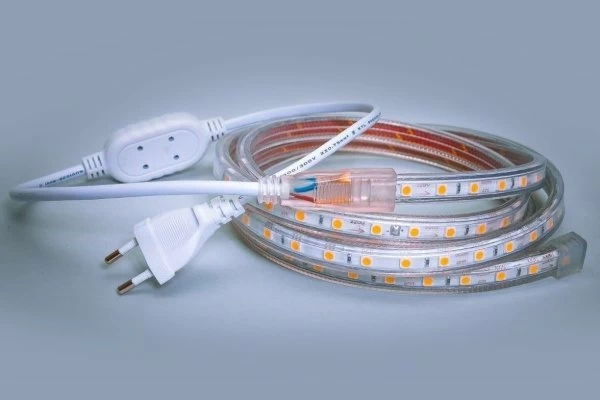

Найкращим вибором стане ЛЕД стрічка в силіконовій оболонці зі ступенем захисту IP67 та номінальною напругою 220 В. Незважаючи на приставку “світло-”, ЛЕД елемент є в першу чергу діодом і пропускає струм в одному напрямку. Якщо спробувати включити світлодіодну стрічку з робочою напругою 220 В, безпосередньо в мережу, вона блиматиме з частотою 50 Гц, тобто 50 разів на секунду.

Вам буде цікаво дізнатися про те, як підключити rgb стрічку до контролера

Способи з'єднання світлодіодних стрічок

Поєднувати ЛЕД стрічку можна різними способами. Зазвичай застосовується пайка або спеціальні конектори.

Кожен спосіб має свої переваги і недоліки

Метод	Переваги	Недоліки
З'єднання на конекторах	Простий монтаж та демонтаж. Не потребує особливих навичок.	Може з часом відступити контакт. У ділянках з'єднань до конектора стрічка погано прилипає до поверхні і може відклеїтися.
Пайка	При такому способі виходить надійне та акуратне з'єднання, позбавлене недоліків вищезгаданого методу.	Монтаж відбуватиметься трохи повільніше. Вимагає навичок паяння, додатковий інструмент та витратні матеріали (паяльник, флюс, припій).

Поєднуючи світлодіодну стрічку, необхідно уважно стежити за дотриманням полярності. В іншому випадку, ЛЕД елементи не працюватимуть, але й не вийдуть з ладу. Діоди пропускають струм лише у певному напрямку (при дотриманні правильної полярності).

На які поверхні можна встановлювати стрічку

Монтаж світлодіодної стрічки можна проводити на будь-якій поверхні. Вона часто оснащена клейкою основою 3М, яка міцно триматиметься на різних підставах. Особливість 3М скотчу полягає поступовому затвердінні та поліпшенні адгезії з поверхнею. Під час монтажу стрічка легко відклеюється від робочої площини, але через день-два це буде зробити проблематично.

Слід пам'ятати, світлодіоди дуже чутливі до перегріву, при тривалій роботі на підвищеній температурі вони деградують і починають світити тьмяніше, а можуть вийти з ладу. Щоб уникнути даної ситуації, ЛЕД стрічку необхідно встановлювати у місцях з гарною, природною циркуляцією повітря. Буде ефективним використання алюмінієвої пластини, як тепловідвідна основа для світлодіодів. Так виріб прослужить набагато довше, ніж без нього. Деякі поверхні є самі по собі непоганим провідником для тепла і не вимагають додаткової металевої підкладки, наприклад, глянцева плитка або скло. Світлодіодна стрічка у силіконовій оболонці вимагає більшої уваги, силікон погано віддає тепло, тому ЛЕД елементи у такому виконанні нагріваються більше. Світлодіоди дають точкове уривчасте світло, особливо на близькій відстані. Щоб позбавитися цього ефекту застосовують пластикові розсіювачі світла.

Як підключити та встановити світлодіодну стрічку

Після визначення методу з'єднання світлодіодної стрічки за допомогою конекторів або паяння необхідно визначитися з методом підключення:

• з кількома блоками живлення для різних ділянок стрічок;

• з одним потужним перетворювачем для живлення всіх відрізків;

• за допомогою блока живлення або з додаванням диммера, контролера.


Потім необхідно перевірити стрічку, підключивши її до блоку живлення, заразом провести діагностику на наявність темних ділянок. Зазвичай при довжині стрічки до 5 метрів не повинно виникнути проблем. При підключенні кількох відрізків необхідно кожен окремо запитувати від блока живлення. Попри це, з'єднуючи другий відрізок з першим, він світитиме тьмяніше через падіння напруги на попередньому.

Отже, загальний алгоритм підключення виглядає так: щоб уникнути монтажу бракованого виробу, підключити світлодіодну стрічку перед встановленням; визначитись із блоком живлення, дотримуючись правила - загальна потужність стрічки, плюс 10% запасу; вибрати правильну довжину відрізків ЛЕД стрічок, подавши живлення та виявивши, після якого проміжку, світлодіоди світять тьмяніше; підключити диммери чи контролери, за необхідності. Підключення світлодіодної стрічки – відповідальний процес, при правильному підході, термін її експлуатації значно продовжується, стрічка світить яскраво та рівномірно.

Встановлення світлодіодної стрічки та підключення до перетворювача живлення 12-24 В

Підключення світлодіодної стрічки до блоку живлення на 12-24, гранично просто. Єдиний момент, що вимагає особливої ​​уваги та обережності – підключення до правильних висновків перетворювача. Існують універсальні блоки живлення, з клемами під різні напруження.

У разі підключення світлодіодної стрічки на 24, до висновків 12, то нічого страшного не відбудеться, стрічка в такому випадку не загориться. При підключенні ЛЕД елементів, розрахованих на 12, до клем 24, то виріб з них напевно вийде з ладу. Для підключення 12-24 В світлодіодної стрічки, знадобляться: Бобина світлодіодної стрічки, яку при необхідності можна розрізати на потрібні відрізки у зазначених місцях. Трижильний кабель, перетином 1,5 мм2, для підключення блоку живлення до мережі 220 В. Монтажний провід, перетином 1,5 мм2 для з'єднання світлодіодної стрічки та підключення до блоку живлення.

Для зручнішого монтажу краще підійде провід у силіконовій оболонці, але він набагато дорожчий за такий у ПВХ обплетенні. В експлуатації згадані кабелі ідентичні, тому вибір за покупцем. Перетворювач живлення ACDC на 12-24 В, потрібної потужності. При необхідності придбати диммер, контролер, пульт управління. З цими пристроями світлодіодна стрічка розкриє весь свій потенціал. Вибір якісного блоку живлення безпосередньо впливає на тривалість роботи світлодіодної стрічки, тому краще купувати перевірені моделі від відомих виробників.

Монтаж живлення 220

В На етапі проектування ремонту приміщення потрібно попередньо обдумати розташування кабельного каналу для запитки блоку живлення від мережі 220 В, а також місце для самого перетворювача. У другому випадку, потрібно подбати про достатню природну вентиляцію для приладу, щоб уникнути його перегріву. За наявності заземлення, необхідний трижильний кабель, у разі його відсутності, у будинках старого планування – двожильний. Перед підключенням дроту до блоку живлення необхідно визначити нуль, фазу, замлення. Зазвичай позначаються кольором дротів: обплетення синього кольору - нуль; обплетення жовто-зеленого кольору - заземлення; обплетення різних кольорів, відмінних від вищезгаданих – фаза. У разі відсутності впевненості в правильному колірному позначенні обплетення кабелів у розподільній коробці, буде потрібно їх ідентифікувати. Рекомендуємо довірити цю справу професіоналам, мережна напруга 220

В небезпечна для життя і може завдати непоправної шкоди здоров'ю. За наявності необхідних знань і умінь, зробити дану процедуру самостійно не складе особливих труднощів. Для цього потрібна мінімальна кількість інструментів - індикаторна викрутка та мультиметр. Після визначення проводів необхідно правильно їх підключити до блоку живлення, а саме: Фазу приєднати до клеми L. Нуль приєднати до клеми N. Землю підключити до клеми зі знаком заземлення у вигляді двох паралельних горизонтальних ліній різної довжини та однієї перпендикулярної до них. У разі відсутності заземлення у приміщенні, підключається лише фаза та нуль. У такому випадку на корпусі імпульсного перетворювача живлення може накопичуватися статичне напруження, воно не є небезпечним для здоров'я людини, але може викликати дискомфорт при зіткненні з пристроєм.

Дуже важливо розуміти, вимикач у схемі: мережа 220 В - блок живлення - світлодіодна стрічка, що повинен встановлюватися перед перетворювачем, а не після. Тільки так, буде знеструмлений блок живлення та світлодіодна стрічка. В іншому випадку, установка вимикача між перетворювачем і світлодіодною стрічкою знеструмить тільки ЛЕД елементи. Блок живлення продовжуватиме працювати вхолосту, що вкрай небажано для імпульсних перетворювачів.

Підключення димеру

Новинка від Svetum, світлодіодна стрічка в наявності! Натискайте на картинку та переходьте на товар

Діммер (від слова dim-тьмяний) - пристрій, що дозволяє здійснювати контроль за яскравістю освітлення світлодіодної стрічки.

За способом регулювання їх можна поділити на:

Поворотні	Пристрій оснащується поворотною ручкою, потужність випромінювання регулюється від тьмяного до яскравого годинникової стрілки. Вмикається за допомогою натискання на ручку або поворотом. Регулювання здійснюється плавно.
Кнопкові	Регулювання та увімкнення здійснюється за допомогою кнопок “+” та “-”. Яскравість освітлення змінюється з певним кроком.
Сенсорні	Можуть поєднувати вищезазначені способи регулювання. Відрізняються відсутністю механічних елементів.
Дистанційно керовані	Регулювання яскравості здійснюється за допомогою пульта або смартфона. Деякі моделі мають вбудований мікрофон і мають голосове управління.

Перед покупкою диммера необхідно визначити кількість задіяних контактів. Однотонна стрічка вимагає два контакти, RGB – чотири, RGBW – п'ять.

Провіди приєднуються таким чином:

1. під'єднати дроти, що йдуть від блоку живлення до контактів димера Vin (Power in), дотримуючись правильної полярності;

2. до клем диммера Vout (Output) підключити світлодіодну стрічку, дотримуючись правильної полярності.


Для зручності монтажу та візуальної ідентифікації полярності, рекомендуємо використовувати дроти червоного та чорного кольору для позначення “+” та “-” відповідно.

Монтаж та паяння проводів на світлодіодній стрічці

Перед монтажем та паянням світлодіодної стрічки, необхідно відміряти та відрізати її частини потрібної довжини. Дуже важливо це робити в спеціально відмічених на стрічці місцях, інакше відрізок ЛЕД елементів вийде з ладу. Щоб з'єднати світлодіодну стрічку на конекторах, необхідно зачистити контакти в місцях її з'єднання та зафіксувати край стрічки в пазі та зафіксувати кришку гнізда.

Пайка вимагає трохи більше часу та зусиль. Для початку необхідно нанести флюс на контакт і зачищену частину дроту, залудити місця з'єднань і змонтувати за допомогою паяльника. Бажано користуватися паяльником, потужністю трохи більше 20-40 Вт, або з функцією регулювання температури жала. Як видно зі статті, підключити світлодіодну стрічку дуже легко. Потрібно лише ретельно продумати кожен крок і мати уявлення майбутнього проекту, перед покупкою всіх комплектуючих. У виборі якісних електронних компонентів для створення свого неповторного світильника допоможе інтернет-магазин Світлум.
