Як підібрати кабель-канал для проводки

Правильний вибір – це не лише питання естетики, але й безпеки, довговічності та зручності експлуатації електропроводки. Дозволяють акуратно організувати провода, захистити їх від механічних пошкоджень, пилу та вологи, а також уникнути хаосу та плутанини в кабельних трасах. Використовуються у житлових, комерційних та промислових приміщеннях, забезпечуючи акуратний вигляд та легкий доступ до проводки у разі потреби. Можна легко модернізувати електромережу, додаючи нові лінії чи замінюючи старі, не порушуючи цілісності інтер'єру. Однак різноманітність типів, розмірів та матеріалів може поставити в глухий кут навіть досвідченого майстра. Пластикові, металеві, гофровані чи підлогові – кожен вид має свої особливості, переваги та сфери застосування. Наприклад, пластикові легкі та прості у монтажі, але менш стійкі до механічних впливів. Металеві забезпечують підвищену міцність від спалаху, але вимагають більш складної установки. Гофровані для прихованої проводки, особливо в стінах, стелях, а моделі для підлоги захищають проводи в місцях високої прохідності. Також є декоративні, які можуть стати частиною дизайнерського рішення приміщення.

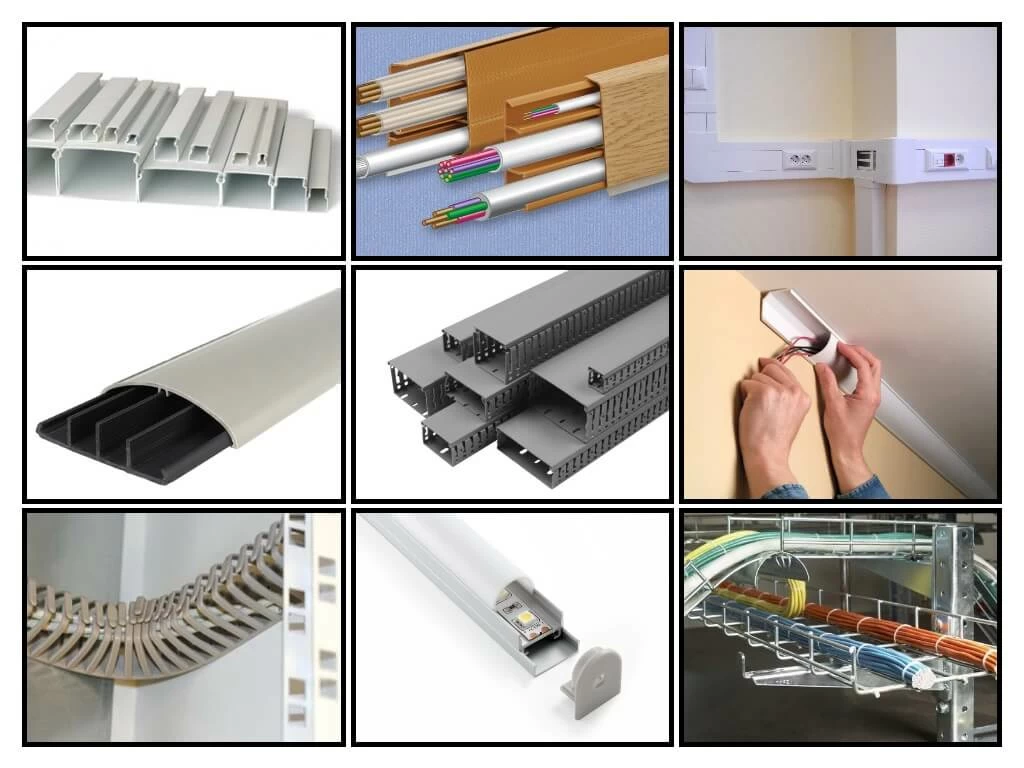

Як вибрати кабель-канал для монтажу електропроводки

Це важливий елемент системи електропроводки, який забезпечує надійний захист проводів від зовнішніх впливів та допомагає акуратно організувати їх прокладання. Правильно вибраний не лише підвищує безпеку, а й зберігає естетичний вигляд приміщення. При виборі необхідно враховувати декілька ключових факторів: матеріал, розміри, спосіб монтажу та особливості експлуатації. Давайте розберемося, як підібрати оптимальний варіант для ваших завдань.

Типи кабелів-каналів – класифікація

Як підібрати кабель-канал?

Визначте місце встановлення: можуть монтуватися на стіни, стелі, підлогу, вбудовуватись у меблі. Для відкритої проводки найчастіше використовуються пластикові канали, які мають акуратний зовнішній вигляд. Для виробничих приміщень підійдуть металеві, забезпечуюючи додаткову міцність та надійсність.
Визначте розміри та форму. розмір залежить від кількості та перерізу проводів, які розміщуватимуться в ньому. Важливо, щоб усередині залишалося достатньо вільного простору для вентиляції та зручності обслуговування. Форма може бути прямокутною, квадратною, кутовою, гнучкою - вибір залежить від особливостей траси.
Враховуйте умови експлуатації: для приміщень, де висока вологість вибирайте герметичні. У місцях підвищеної температури, ризиком механічних пошкоджень краще використовувати металеві вироби. У житлових та офісних приміщеннях, де важливим є естетичний вигляд, підійдуть декоративні, які можна підібрати під колір стін, підлоги.
Спосіб монтажу. можуть кріпитися на клей, шурупи, дюбелі, спеціальні кріпильні елементи. Для тимчасових рішень підійдуть самоклеючи моделі.
Додаткові аксесуари. для зручності та естетичного вигляду варто використовувати куточки, заглушки, з'єднувачі та інші елементи, які допомагають акуратно оформляти повороти та стики.

ЧаВо або часті питання

Який кабель канал потрібен для проводу 3х1,5?
Це необхідний елемент електромонтажних робіт, який дозволяє акуратно та безпечно прокладати електричні дроти та захищати їх. При виборі для проводу перерізом 3х1,5 мм² важливо враховувати кілька параметрів, щоб забезпечити надійність та довговічність проводки:
Розміри та тип: для проводу 3х1,5 мм² (трижильна проводка з перетином жил 1,5 мм²) рекомендується використовувати з внутрішнім перетином не менше 10х15 мм. Однак, якщо передбачається прокладати декілька таких продові чи додатково розміщувати інші комунікації, краще вибрати моделі великих розмірів – наприклад, 16х16 мм, 20х20 мм, 25х16 мм.
Матеріал виготовлення: зазвичай виготовляються з ПВХ (полівінілхлорид) — найпоширеніший варіант: має гарну гнучкість, стійкість до вологи та механічних пошкоджень, метали — міцніші та надійніші, застосовуються в місцях з підвищеними вимогами до безпеки, самозагасаючий пластик - забезпечують додаткову пожежну безпеку.
Спосіб монтажу: можуть кріпитися до стін та стелі різними способами. На шурупи та дюбеля – надійний, міцний спосіб. На клейку основу підходить для гладких поверхонь, але менш стійкий до навантажень. За допомогою клею забезпечує міцну фіксацію без свердління.
Для проводу 3х1,5 мм² оптимальним вибором буде розмір 10х15 мм, виконаний з міцного самозгасаючого ПВХ, пластику. Правильний вибір розміру, матеріалу та способу монтажу забезпечить безпеку та довговічність вашої електропроводки.
Для правильного вибору важливо враховувати кілька факторів. Основними з них є розміри кабелю, вимоги безпеки та зручність:
Розмір кабелю та каналу: провід перерізом 3x2,5 мм², як правило, використовується для живлення електрообладнання з потужністю до 5-7 кВт (умови експлуатації та типу мережі). Для таких потрібний із внутрішнім перетином, який дозволяє вільно розміщувати провід без зайвого стискання. Це допоможе запобігти перегріву проводів та забезпечить легкість у монтажі.
Як вибрати правильний розмір: для одиночного 3x2,5 мм²: зазвичай достатньо мінімальних розмірів 20x20 мм. Це забезпечить достатній простір для дроту та запобігатиме перегріву. Однак варто враховувати, в реальних умовах прокладання проводів іноді потрібно трохи більше простору для зручності монтажу. Для кількох проводів: якщо передбачається укладання декількох проводів, наприклад, трьох, чотирьох кабелів перерізом 3x2,5 мм², рекомендується вибирати більшого розміру, наприклад, 25x16 мм, 25x25 мм.
Тепловідведення та вентиляція: надмірне тепло може призвести до перегріву проводів та може спричинити їх пошкодження, коротке замикання. Для цього слід враховувати не тільки розмір каналу, але й наявність отворів вентиляцій для природного охолодження.
Монтаж та прокладка: має бути акуратною та продуманою. Не повинні бути перевантажені, оскільки це може призвести до пошкодження. Найкраще використовувати спеціальні кріплення для надійної фіксації кабелів у каналі, щоб уникнути їх провисання та зсувів.
Таким чином, при виборі для дроту 3x2,5 мм² важливо враховувати розмір каналу, кількість дротів, матеріал та вимоги щодо безпеки. З урахуванням цих факторів можна вибрати оптимальний кабель-канал, який забезпечить надійність та безпеку всієї проводки.
Що краще, кабель канал чи гофра?
На вибір вливають конкретні умови експлуатації та вимог безпеки. Обидва варіанти мають свої переваги та недоліки, в різних ситуаціях може бути кращим один з них.
Захист від механічних пошкоджень: забезпечує жорсткіший захист проводів від зовнішніх впливів, таких як удари, здавлювання, забруднення. Це особливо важливо у місцях високої прохідності, наприклад, у громадських чи виробничих приміщеннях.
Зручність монтажу та естетика: виглядає акуратно та організовано. Він легко монтується на стінах та стелях, його можна приховати за декоративними панелями. Це особливо важливо для приміщень, де потрібна естетика, наприклад, в офісах чи житлових приміщеннях.
Тепловідведення: зазвичай має більш жорсткі стіни, сприяючи кращому тепловідведенню, знижуючи ймовірність перегріву проводів.
Зручність обслуговування: легко відкривається для додавання нових дротів, змін чи ремонтів. Це особливо важливо за необхідності частих змін електропроводки.
Недоліки:
Проблеми в монтажі в обмежених просторах: вимагає більше місця для встановлення, особливо якщо це моделі з великим перетином. Це може бути незручно у місцях з обмеженим простором.
Жорсткість: не такий гнучкий, може бути складним для використання в місцях, де потрібний високий ступінь вигинів, точності.
Гнучкість: є дуже гнучким матеріалом, роблячи її ідеальною для прокладання проводки у важкодоступних місцях, для виконання складних згинів. Вона відмінно підходить для кабелів, які потрібно прокласти вздовж труб, у кутах, за меблями і т.д.
Легкість установки: встановлення простіше та швидше, особливо в обмежених просторах. Гофра легко надівається на дроти, монтується у необхідних місцях без додаткових зусиль.
Дешевизна: як правило, дешевша, що може бути важливим фактором при великих обсягах робіт.
Недоліки:
Менший захист від зовнішніх пошкоджень: хоча захищає дріт від деяких механічних пошкоджень, менш ефективний.
Тепловідведення: не завжди сприяє ефективному тепловідведенню, особливо якщо дроти в ній щільно прилягають один до одного. Це може призвести до перегріву дротів, якщо в ній прокладено кілька дротів із високим навантаженням.
Естетика зазвичай виглядає менш естетично, її використання в житлових приміщеннях може виглядати менш акуратно.
Для розводки електропроводки по будинку важливо вибрати той, який забезпечуватиме не тільки міцність проводів, а й зручність, а також відповідатиме стандартам безпеки. Найчастіше для розводки по дому використовуються пластикові, оскільки вони прості в монтажі та досить надійні.

1. Розмір: має бути обраний таким чином, щоб він забезпечував достатній простір для укладання проводів, не перевантажуючи їх і не створюючи умов перегрівання. Для дротів із перерізом 1,5 мм² (наприклад, для освітлення): зазвичай підійде розмірами 16x16 мм чи 20x20 мм. Ці розміри забезпечують достатню свободу для укладання проводів, дозволяють легко доповнити проводку в майбутньому, якщо це буде потрібно. Для дротів із перерізом 2,5 мм² (наприклад, для розеток): для цього типу проводів краще вибрати кабель-канал з розмірами 20x20 мм, 25x25 мм, щоб забезпечити нормальне тепловідведення та зручність укладання. Для більш потужних проводів (наприклад, 4 мм): у цьому випадку рекомендуються розміром 25x25 мм. Це дасть достатньо простору для надійного монтажу та міцності проводки.
2. Тип: пластикові - це найпопулярніший вибір для розводки. Вони легкі, недорогі, легко монтуються та мають гарний зовнішній вигляд. Часто мають додаткові елементи, такі як з'єднувачі, куточки та кришки, спрощуючи монтаж у різних місцях. Металеві використовуються в основному для зовнішньої проводки, в місцях, де потрібний додаткова надійність. Це може бути корисним для використання в приміщеннях з підвищеним навантаженням, на вулиці.
3. Типи перерізів: для будинків зазвичай підходять кабель-канали із квадратним, прямокутним перетином. Прямокутні (наприклад, 20x10 мм, 25x16 мм) часто використовуються у випадках, коли потрібно розмістити кілька проводів в одному каналі, наприклад, для розведення проводки для освітлення та розеток.
4. Тепловідведення: при виборі слід пам'ятати: проводка повинна бути захищена від перегріву. Для цього важливо враховувати не лише розмір, а й матеріал. Пластикові канали з гарною вентиляцією сприятимуть кращому тепловідведенню, особливо якщо в них прокладається кілька дротів.
