Як підібрати вибухозахищений світильник для зон 1, 2 і 20, 21, 22
Вибір вибухозахищених світильників не зводиться лише до потужності та вартості. Від нього залежать безпека людей, збереження обладнання, відповідність об’єкта нормативним вимогам. Газові ділянки 1, 2 та пилові зони 20, 21, 22 мають різний рівень ризику, тому для кожної потрібне обладнання з певним маркуванням та своїм типом захисту.
У цьому матеріалі розглянемо, що означають зазначені зони, за якими критеріями добирають світильники та як крок за кроком сформувати рішення для зон 1, 2, 20, 21, 22. Наприкінці буде пояснення, де придбати вибухозахищені світильники за прийнятною ціною з доставкою до Харкова, Івано-Франківська та інших міст, а також як скористатися акціями й знижками для нових клієнтів.

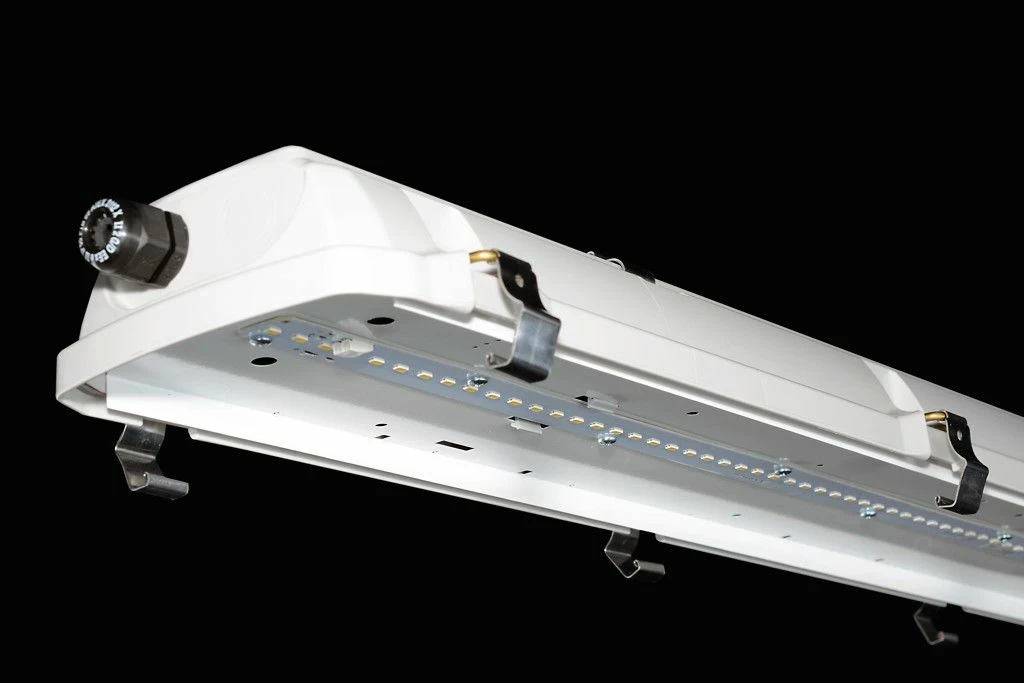

Що таке вибухонебезпечні зони 1, 2, 20, 21, 22
Класифікація вибухонебезпечних зон потрібна для оцінки, як часто та на який час у певному місці може з’являтися вибухонебезпечне середовище. Газова або парова атмосфера описується зонами 1, 2, пилова – зонами 20, 21, 22.
Чим більша ймовірність появи вибухонебезпечної суміші, тим суворіші вимоги висувають до обладнання. Тому перший крок під час вибору світильника – визначити зону та тип середовища.
Газові зони 1 та 2
Газові зони характерні для виробництв, де застосовують або утворюються горючі гази, пари, тумани: нафтобази, хімічні цехи, АЗС, насосні станції, технологічні резервуари, ділянки перекачування та зберігання продукту.
Поділ проводять так:
-
Зона 1 – область, де утворення вибухонебезпечної газової суміші очікується за нормальних умов роботи. Це околиці фланців, арматури, дихальних клапанів, насосів та іншого обладнання, у якому можливі періодичні викиди газу або пари.
-
Зона 2 – місце, де вибухонебезпечна атмосфера виникає рідко й триває недовго, зазвичай лише під час аварійної чи нештатної ситуації. У штатному режимі її немає або вона з’являється епізодично.
Для кожної газової зони допускаються світильники з конкретним маркуванням та визначеним рівнем вибухозахисту. У зоні 1 вимоги жорсткіші, ніж у зоні 2, проте навіть у зоні 2 недопустимо використовувати звичайні, несертифіковані світильники.
Пилові зони 20, 21, 22
Пиловибухонебезпечні зони пов’язані з наявністю горючого пилу: зернова, борошномельна, цукрова, деревообробна промисловість, елеватори та зерносховища, ділянки з великим обсягом дрібнодисперсних частинок.
Розподіл виконують так:
-
Зона 20 – простір, де вибухонебезпечна хмара пилу існує постійно, тривалий час або часто. Типовий приклад – внутрішні об’єми фільтрів, циклонів, окремих транспортерів.
-
Зона 21 – ділянка, де формування вибухонебезпечної пилової атмосфери очікується за нормальних умов експлуатації. Це зони завантаження та розвантаження, місця пересипання, простір під бункерами.
-
Зона 22 – місце, де пилова хмара утворюється рідко та на короткий час, наприклад при порушенні герметичності, епізодичних пересипаннях або під час прибирання.
Для пилових зон важливі висока герметичність світильника, гладкий корпус без кишень, де пил може накопичуватися та перегріватися.
Основні критерії вибору вибухозахищеного світильника
Для коректного підбору світильника до певної зони однієї лише цифри в класифікації недостатньо. Потрібно врахувати тип середовища, категорію та групу суміші, температурний клас, ступінь захисту корпусу, конструкцію, умови експлуатації, а також економічні показники.
Нижче наведено ключові моменти, на які варто спиратися під час вибору.
Тип вибухонебезпечного середовища: газ чи пил
Передусім визначають середовище: газове (гази, пари, тумани) або пилове (горючий пил). Від цього залежить тип вибухозахисту, конструкція корпусу, допустимі режими роботи.
Для газових середовищ головне – виключити запалювання суміші іскрою, дугою чи перегрітою поверхнею. Для пилових, крім цього, необхідно забезпечити герметичність, щоб пил не потрапляв усередину, та не допустити перегріву від шару пилу на корпусі.
Категорія та група суміші
Газові та пилові суміші об’єднують у категорії й групи за мінімальною енергією запалювання та іншими характеристиками. Для користувача зручно запам’ятати два прості правила:
-
у паспорті й маркуванні світильника повинна бути та сама або суворіша група, ніж у суміші на ділянці;
-
обладнання, яке не розраховане на відповідну категорію чи групу, застосовувати не можна.
Для підбору варто користуватися проєктною документацією об’єкта, де вказано параметри суміші та потрібну категорію обладнання.
Зона: 1, 2, 20, 21 або 22
Номер зони показує, як часто та як довго присутня вибухонебезпечна атмосфера, а отже – мінімальний рівень вибухозахисту світильника.
Одна модель може допускатися, скажімо, до зон 2 та 22, проте не мати дозволу на використання в зонах 1 чи 20. Тому в паспорті й сертифікаті має бути чітко зазначено, для яких зон призначене обладнання. Під час вибору необхідно переконатися, що світильник підходить саме до ваших умов.
Температурний клас та максимальна температура поверхні
Температурний клас описує, до якої максимальної температури може нагрітися поверхня обладнання під час нормальної роботи без ризику займання навколишнього середовища.
Світильник добирають так, щоб його температурний клас був сумісним із температурою займання газів або пилу на об’єкті. Поверхня при роботі не повинна досягати критичних значень.

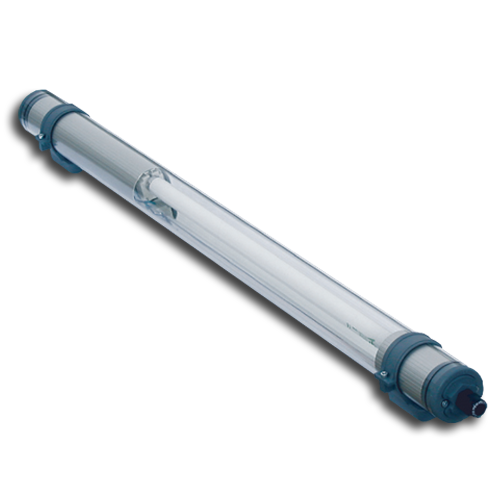

Ступінь захисту корпусу (IP)
Ступінь захисту IP характеризує стійкість корпусу до потрапляння твердих частинок та вологи.
Для вибухозахищених світильників зазвичай застосовують значення від IP65 і вище. У пилових зонах особливо важлива перша цифра в позначенні – захист від твердих частинок. Для зовнішнього монтажу, роботи у вологому середовищі чи під час миття під тиском суттєве значення має й друга цифра, що відображає захист від води.
Тип конструкції та спосіб монтажу
Конструкцію світильника добирають з огляду на призначення та особливості об’єкта. Використовують лінійні, підвісні, накладні, консольні, прожекторні моделі, а також спеціальні рішення для АЗС та подібних об’єктів.
Від типу корпусу залежить характер освітлення: широкий заливний потік, вузько направлений промінь, підсвічування технологічних ділянок або робочих майданчиків. Крім того, конструкція повинна відповідати можливостям монтажу – кронштейни, троси, гачки, консолі, штанги.
Електричні параметри та економічність
Серед важливих характеристик – потужність, світловий потік, світлова віддача (лм/Вт), ресурс роботи, стійкість до перепадів напруги. Світлодіодні вибухозахищені світильники дають змогу суттєво скоротити енергоспоживання порівняно з традиційними лампами та забезпечують тривалий термін служби.
Доцільно оцінювати не лише стартову ціну, а й подальші витрати: споживану потужність, періодичність обслуговування, заміну джерел світла, можливі втрати під час простоїв.
Світильники для газових зон 1 та 2: особливості вибору
У газових зонах світильники мають виключати запалювання газо- або пароповітряної суміші як у штатному режимі, так і за певних відмов. Це забезпечується спеціальною конструкцією, типами вибухозахисту, підібраними матеріалами та необхідною герметичністю.
Світильники для зони 1
Зона 1 – ділянки, де утворення вибухонебезпечної газової суміші цілком очікуване у звичайному режимі. Тут застосовують широкий спектр стандартних вибухозахищених світильників із різним типом захисту.
Під час вибору потрібно перевірити наявність у маркуванні посилання на застосування у зоні 1, відповідність групі газів, температурному класу та умовам експлуатації. Така зона часто зустрічається в насосних, коло фланців, запірної арматури, дихальних клапанів.
Світильники для зони 2
Зона 2 характеризується епізодичним, короткочасним виникненням вибухонебезпечної газової атмосфери. Вимоги до обладнання менш суворі, ніж у зоні 1, проте світильники мають бути вибухозахищеними та мати відповідне маркування.
На таких ділянках часто можна застосувати конструктивно простіші та доступніші за ціною моделі за умови, що вони сертифіковані для роботи в подібних умовах. Це дозволяє оптимізувати бюджет без втрати безпеки.
Як читати маркування
На корпусі світильника зазвичай наносять маркування, за яким визначають, у яких зонах та середовищах його можна застосовувати, який тип захисту реалізовано, до якої групи сумішей він підходить, який має температурний клас.
Під час підбору потрібно синхронізувати дані маркування з вимогами проєкту: тип середовища, номер зони (1, 2, 20, 21, 22), групу, температурний клас. Якщо хоча б один показник не відповідає проєктним вимогам, світильник використовувати заборонено.
Світильники для пилових зон 20, 21, 22: особливості вибору
У пилових зонах особливий акцент роблять на герметичності світильника, нагріві корпусу та можливості накопичення відкладень. Горючий пил здатний осідати на поверхнях, проникати в корпус, забивати отвори для охолодження, тому конструкція має мінімізувати подібні сценарії.
Світильники для зони 20
Зона 20 – області, де вибухонебезпечна хмара пилу існує постійно або тривалий період. Тут використовують світильники з максимальним ступенем захисту від проникнення пилу та жорстко обмеженим нагрівом корпусу.
Корпуси таких світильників зазвичай гладкі, без зайвих порожнин і щілин, що спрощує очищення та зменшує ризик накопичення пилу. Підбір обладнання здійснюють особливо уважно, з обов’язковою перевіркою сертифікатів та маркування.
Світильники для зони 21
У зоні 21 поява вибухонебезпечної пилової атмосфери вважається цілком нормальною для режиму роботи. Тут застосовують лінійні, підвісні, накладні та інші варіанти світильників, розраховані на підвищену запиленість та регулярну очистку.
Важливо, щоб прилад мав достатній рівень IP-захисту, відповідав температурному режиму об’єкта та був зручним для обслуговування. На таких виробництвах часто проводять планове очищення обладнання, тому конструкція повинна витримувати механічні дії та вплив мийних засобів.
Світильники для зони 22
Зона 22 – ділянки, де вибухонебезпечна пилова хмара утворюється рідко та на нетривалий час. Вимоги тут м’якші, ніж для зон 20 та 21, однак світильники все одно мають бути у вибухозахищеному виконанні з відповідним маркуванням.
На таких ділянках часто вдається застосувати більш економні моделі за умови відповідності типу середовища, групі, температурному класу та ступеню захисту. Це дозволяє зменшити капітальні витрати, не знижуючи рівень безпеки.
На що звернути увагу в пилових зонах
Під час роботи в пилових зонах критичними є такі параметри:
-
високий ступінь IP-захисту від пилу;
-
гладкий корпус без важкодоступних ділянок для очищення;
-
прийнятний діапазон робочих температур;
-
стійкість до мийних засобів та механічних впливів під час обслуговування.
Світильник, підібраний без урахування цих вимог, у зонах 20, 21 або 22 може перегріватися через шар пилу на корпусі, що збільшує ризик займання. Тому до вибору обладнання в пилових зонах варто ставитися не менш уважно, ніж у газових.
Практичний чекліст з підбору світильника для зон 1–22
Щоб упорядкувати процес підбору, зручно користуватися коротким чеклістом. Він допоможе врахувати ключові моменти та одразу обрати світильники, що відповідають вимогам об’єкта.
-
Визначити тип середовища: газове чи пилове.
-
Уточнити вибухонебезпечну зону: 1, 2, 20, 21 або 22.
-
За проєктною документацією з’ясувати категорію й групу суміші.
-
Встановити потрібний температурний клас обладнання.
-
Обрати тип конструкції та спосіб монтажу (підвісний, накладний, лінійний, прожекторний тощо).
-
Розрахувати потрібний світловий потік і потужність або залучити до цього проєктувальника.
-
Перевірити ступінь захисту IP, діапазон робочих температур, стійкість до вібрацій та інших впливів середовища.
-
Переконатися в наявності чинних сертифікатів, що підтверджують вибухозахищене виконання саме для вашої зони та типу середовища.
Якщо на якомусь етапі виникають сумніви, краще звернутися до фахівців, які допоможуть підібрати обладнання для конкретного об’єкта з урахуванням вимог наглядових органів.
Після визначення основних вимог постає практичне питання: де придбати світильники з потрібним маркуванням, сертифікатами та за прийнятною ціною.
В інтернет-магазині Svetum представлено широкий вибір вибухозахищених світильників для газових зон 1, 2 та пилових зон 20, 21, 22. Тут можна підібрати рішення для нафтогазової, хімічної, харчової, зернопереробної, деревообробної промисловості та інших виробництв, де потрібне спеціальне освітлення.
Переваги покупки в Svetum
Магазин орієнтується на потреби промислових споживачів та проєктних організацій. У каталозі подано моделі з докладними технічними характеристиками та зручною структурою. Основні переваги:
-
широкий асортимент світильників для різних зон та типів середовищ (1–22);
-
консультації менеджерів щодо підбору обладнання під конкретні вимоги та проєкти;
-
актуальна інформація про наявність продукції та строки поставки;
-
можливість комплексно оснастити об’єкт системою освітлення.
Завдяки цьому замовник заощаджує час на пошуку та зменшує ризик помилки під час вибору світлотехнічного обладнання.
Доступна ціна, доставка та акції для нових клієнтів
Окремо варто відзначити умови придбання. Магазин Svetum пропонує купити вибухозахищені світильники за вигідною ціною з доставкою до Харкова, Івано-Франківська та інших міст України. Можливі одиничні замовлення й постачання великих партій для масштабних об’єктів.
Для нових клієнтів діють спеціальні пропозиції та знижки. Це дозволяє недорого оснастити об’єкт безпечним сучасним освітленням. Особливо вигідним стає перехід з застарілих світильників на сучасні світлодіодні рішення: завдяки зменшенню енергоспоживання та витрат на обслуговування така заміна окупається вже в процесі експлуатації.
Поширені запитання під час вибору вибухозахищених світильників
На практиці в замовників та проєктувальників часто виникають подібні запитання щодо світильників для зон 1, 2, 20, 21, 22. Коротко розглянемо найтиповіші.
Якщо об’єкт потенційно належить до вибухонебезпечних, а офіційне затвердження зон ще не відбулося, доцільно орієнтуватися на більш суворі вимоги від самого початку. Це допоможе уникнути ситуації, коли після остаточного затвердження зон доведеться терміново замінювати вже встановлене обладнання.
Оптимальне рішення – погодити вихідні дані з проєктною організацією чи фахівцями, що займаються підбором світильників, і орієнтуватися на зони з максимально подібними умовами.
Заміна стандартних світильників на вибухозахищені можлива, але повинна проводитися з урахуванням вимог до конкретної зони, типу середовища та умов експлуатації. Недостатньо просто встановити будь-яку модель з написом «вибухозахищений» – світильник повинен відповідати маркуванню, типу захисту, температурному класу й іншим параметрам.
Перед заміною варто переглянути проєктну документацію та підібрати прилади, що повністю відповідають вимогам для відповідної зони (1, 2, 20, 21, 22).
Існують світильники з комбінованим маркуванням, що допускають застосування в газових та пилових зонах одночасно. Однак це не загальне правило. Кожну модель необхідно розглядати окремо за паспортом та сертифікатом.
Якщо в документації немає прямої вказівки щодо використання в пилових зонах, ставити такий світильник у зонах 20, 21, 22 не дозволяється, навіть за відповідності решті параметрів.
Висновок
Грамотний вибір вибухозахищених світильників для зон 1, 2, 20, 21, 22 поєднує технічні знання з розумінням реальних умов на об’єкті. Потрібно правильно визначити тип середовища та номер зони, урахувати категорію й групу суміші, температурний клас, ступінь захисту корпусу, умови експлуатації та економіку проєкту.
Сучасні світлодіодні вибухозахищені світильники допомагають дотриматися вимог безпеки та нормативів, одночасно скорочуючи витрати на електроенергію й обслуговування.
Якщо хочеться спростити задачу та отримати готове рішення під конкретний об’єкт, варто звернутися до інтернет-магазину Svetum. Фахівці підберуть вибухозахищені світильники з урахуванням зон 1–22, умов експлуатації й запланованого бюджету, а також запропонують вигідні варіанти з акціями та знижками для нових клієнтів.
