Як вибрати блок живлення для світлодіодної стрічки
LED стрічки широко використовуються як популярний варіант для освітлення в будинках, офісах та комерційних приміщеннях завдяки своїй ефективності, довговічності та гнучкості. Однак, щоб вона працювала правильно, необхідно вірно підібрати блок живлення. У цій статті ми розглянемо основні кроки вибору.
БЖ – це ключовий компонент, який забезпечує стабільне та безпечне електроживлення для світлодіодів. Він перетворює вхідну напругу змінного струму на постійну напругу, що підходить для роботи світлодіодів. Крім того, захищає від перевантажень та коротких замикань, забезпечуючи надійність та довговічність всієї системи освітлення.
При виборі необхідно враховувати не тільки потужність, але і конкретні технічні характеристики, такі як напруга і струм. Неправильно підібраний прилад може призвести до нестабільності світлодіодів, їхньої деформації або виходу з ладу. Тому рекомендується вибирати у надійних виробників із гарною репутацією та сертифікованими продуктами.
Правильне функціонування залежить від належного блоку живлення, який грає важливу роль у забезпеченні стабільного та безпечного електроживлення. В основі його необхідності лежить кілька ключових причин:
Ось кілька основних різновидів:
У освітлювальних приладах кількість SMD матриць, що розміщуються на один погонний метр, може змінюватись. Зазвичай це 30, 60 чи 120 штук на метр. Залежно від типу використаних матриць, необхідна потужність БЖ буде різною.
Одним з важливих аспектів вибору є співвідношення потужності перетворювача та потужності світлодіодної стрічки.
Рекомендуємо вибирати прилад із запасом потужності приблизно 30-35%, щоб забезпечити надійну роботу системи та уникнути перевантаження у критичні моменти. Для забезпечення безперервного освітлення рекомендується також купувати кілька ДЖ.
Припустимо, у нас є стрічка типу SMD 2835 завдовжки 5 метрів. Відомо, що кожен метр такої стрічки споживає 7,5 Вт.
Споживана потужність:
Оскільки довжина становить 5 метрів, загальна споживана потужність буде:
7.5Вт/м×5м=37.5Вт
Напруга:
Струм:
Для розрахунку струму використовуємо формулу:
P=V×I,
де:
P - потужність,
V - напруга,
I - струм.
Підставляючи відомі значення, отримуємо:
37.5Вт=12В×I
I= 12В/37.5Вт=3.125А
Правильний вибір ключову роль у забезпеченні стабільної роботи та довговічності вашої системи освітлення. Враховуючи споживану потужність, напругу, необхідний струм та інші додаткові фактори, ви зможете підібрати оптимальне електроживлення для світлодіодної стрічки. Не забувайте також про встановлення та безпеку - вибирайте блок живлення з відповідними сертифікатами якості та дотримуйтесь інструкцій з встановлення. Правильно підібраний блок живлення забезпечить не тільки ефективне освітлення, а й довгий термін служби вашої світлодіодної стрічки, роблячи її надійною та комфортною протягом багатьох років.
БЖ – це ключовий компонент, який забезпечує стабільне та безпечне електроживлення для світлодіодів. Він перетворює вхідну напругу змінного струму на постійну напругу, що підходить для роботи світлодіодів. Крім того, захищає від перевантажень та коротких замикань, забезпечуючи надійність та довговічність всієї системи освітлення.
При виборі необхідно враховувати не тільки потужність, але і конкретні технічні характеристики, такі як напруга і струм. Неправильно підібраний прилад може призвести до нестабільності світлодіодів, їхньої деформації або виходу з ладу. Тому рекомендується вибирати у надійних виробників із гарною репутацією та сертифікованими продуктами.
У цьому контексті розуміння вимог до блоку живлення, його типів та можливостей відіграє вирішальну роль у забезпеченні оптимального фунціонування. Правильно спроектований та встановлений БЖ не тільки гарантує ефективне та безпечне використання, але й сприяє довговічності та надійності усієї системи.
Навіщо потрібний блок живлення для світлодіодної стрічки?
Правильне функціонування залежить від належного блоку живлення, який грає важливу роль у забезпеченні стабільного та безпечного електроживлення. В основі його необхідності лежить кілька ключових причин:
- Перетворення напруги: світлодіоди вимагають постійної напруги для роботи, але зазвичай електрика надходить у вигляді змінної напруги з мережі змінного струму. БЖ перетворює цю змінну напругу на постійне, що підходить для живлення світлодіодів.
- Регулювання струму: світлодіоди також чутливі до струму, тому потрібно забезпечувати правильний рівень струму світлодіодної стрічки. Це допомагає запобігти перевантаженню або перенапрузі, що може призвести до пошкодження світлодіодів.
- Забезпечення довговічності та стабільності: правильно підібраний та встановлений блок сприяє довговічності та стабільності роботи. Це допомагає уникнути мерехтіння світла, перегріву або інших проблем, які можуть виникнути при неправильному електроживленні.
- Джерело живлення забезпечує стабільне та безпечне електроживлення, підвищує ефективність роботи та довговічність світлодіодів, а також гарантує сумісність та гнучкість застосування. Тому правильний вибір та встановлення мають вирішальне значення для забезпечення оптимальної роботи.
Як підібрати блок живлення до світлодіодної стрічки?
Вимоги до блоку живлення для LED-стрічки
Вимоги можуть змінюватись в залежності від конкретних характеристик прилада та умов його використання, але основні критерії, які слід враховувати при виборі:- Повинен забезпечувати напругу, що відповідає вимогам пристрою до якого підключається. Зазвичай використовуються з напругою 12V або 24V.
- Повинен мати достатню потужність (ват), щоб забезпечити енергією всі світлодіоди. Вирахувати загальну споживану потужність світлодіодної стрічки можна, помноживши потужність на одиницю довжини на довжину стрічки у метрах. Після цього варто вибрати БЖ з номінальною потужністю, трохи більшою за цю суму, щоб врахувати втрати та забезпечити надійну роботу.
- Враховуйте загальний струм, який споживається пристроєм.
- Якість та сертифікація: переконайтеся, що вибраний товар відповідає стандартам якості та безпеки, таким як CE, RoHS та інші. Це гарантує надійну роботу та захист від потенційних небезпек.
- Тип підключення: перевірте, чи тип підключення відповідає вашим потребам та умовам встановлення. Наприклад, це може бути клемне з'єднання або роз'єм.
- Стійкість до вологи та пилу: повинен ефективно захищати свої внутрішні компоненти від впливу вологи та пилу. Це особливо важливо для уникнення корозії та пошкодження важливих елементів блоку живлення.
Споживана потужність світлодіодних стрічок
Для правильної установки та вибору БЖ необхідно враховувати кілька ключових факторів, включаючи споживану потужність, кількість світлодіодів та струм, що споживається. У цій таблиці наведено значення цих параметрів, що допоможе зробити більш поінформований вибір і забезпечити правильну роботу вашої системи освітлення.
| Розмір світлодіодів | Потужність, що споживається (ват/м) | Кількість світлодіодів (на метр) | Споживаний струм (ампер/м) |
| 3528 | 4.8 - 9.6 | 60 | 0.4 - 0.8 |
| 5050 | 7.2 - 14.4 | 30 - 60 | 0.6 - 1.2 |
| 2835 | 6.0 - 12.0 | 60 - 120 | 0.5 - 1.0 |
| 5630 | 12.0 - 24.0 | 30 - 60 | 1.0 - 2.0 |
| 3014 | 4.8 - 9.6 | 120 | 0.4 - 0.8 |
| 4014 | 6.0 - 12.0 | 60 | 0.5 - 1.0 |
| 2216 | 9.6 - 19.2 | 120 | 0.8 - 1.6 |
| 3020 | 6.0 - 12.0 | 140 | 0.5 - 1.0 |

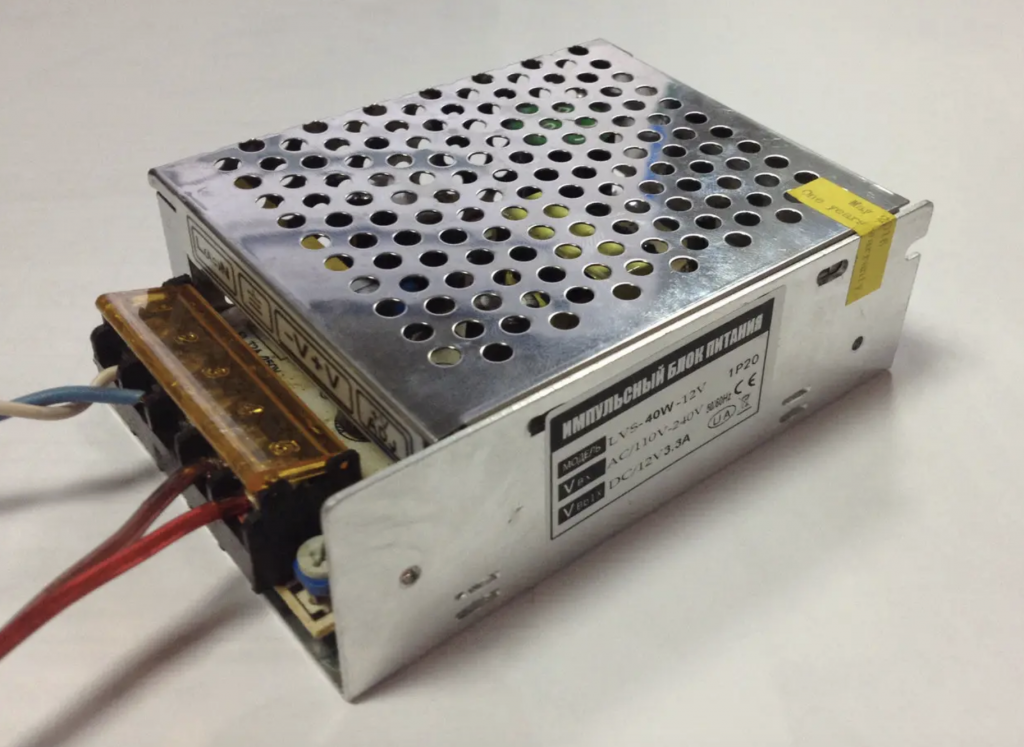

Різновиди імпульсних блоків живлення
Імпульсні блоки живлення, також відомі як комутаційні, є різноманітними пристроями, які перетворюють вхідну напругу змінного струму (AC) в постійну напругу (DC) за допомогою комутаційних технологій.Ось кілька основних різновидів:
- Відкриті: з відкритими корпусами без захисної оболонки або корпусу. Вони зазвичай встановлюються всередині іншого обладнання або закритих систем, де не потрібний додатковий захист від зовнішніх впливів.
- Закриті: мають захисний корпус або оболонку, яка захищає їх від пилу, вологи та інших зовнішніх факторів. Вони підходять для використання всередині та зовні приміщень, де потрібний додатковий захист.
- Вологозахищені: спеціальний захист від вологи та вологозанурюваних корпусів, що робить їх придатними для використання у вологих або вологонепроникних умовах, наприклад, у зовнішньому освітленні або вологих приміщеннях.
- З пасивним охолодженням: використовують тепловідвідні елементи, такі як радіатори або алюмінієві корпуси, для відведення тепла без використання вентиляторів. Вони зазвичай більш безпечні та безшумні, але можуть мати обмеження щодо потужності та ефективності охолодження.
- З активним охолодженням: оснащені вентиляторами для активного охолодження. Вони здатні забезпечувати більш високу потужність і ефективність охолодження, але можуть бути більш шумними і схильні до зносу вентилятора.
Особливості розрахунку та вибору блоків живлення
Розрахунок і вибір включає облік декількох важливих параметрів, таких як вид SMD матриці, кількість світлодіодів на метр, споживана потужність на метр і необхідна сила струму. У цьому процесі необхідно враховувати різні фактори, такі як енергоспоживання, ефективність, надійність та безпека, щоб вибрати оптимальне рішення, що відповідає конкретним вимогам вашого проекту. Давайте розглянемо докладніше особливості розрахунку та вибору блоків живлення для світлодіодних стрічок.У освітлювальних приладах кількість SMD матриць, що розміщуються на один погонний метр, може змінюватись. Зазвичай це 30, 60 чи 120 штук на метр. Залежно від типу використаних матриць, необхідна потужність БЖ буде різною.
Одним з важливих аспектів вибору є співвідношення потужності перетворювача та потужності світлодіодної стрічки.
Рекомендуємо вибирати прилад із запасом потужності приблизно 30-35%, щоб забезпечити надійну роботу системи та уникнути перевантаження у критичні моменти. Для забезпечення безперервного освітлення рекомендується також купувати кілька ДЖ.
Приклад розрахунку потужності виконавчого блоку живлення
Розглянемо приклад розрахунку потужностіПрипустимо, у нас є стрічка типу SMD 2835 завдовжки 5 метрів. Відомо, що кожен метр такої стрічки споживає 7,5 Вт.
Споживана потужність:
Оскільки довжина становить 5 метрів, загальна споживана потужність буде:
7.5Вт/м×5м=37.5Вт
Напруга:
Напруга зазвичай вказується на упаковці або технічну документацію. Для більшості становить 12 В.
Для розрахунку струму використовуємо формулу:
P=V×I,
де:
P - потужність,
V - напруга,
I - струм.
Підставляючи відомі значення, отримуємо:
37.5Вт=12В×I
I= 12В/37.5Вт=3.125А
Таким чином, для цієї світлодіодної стрічки буде потрібний виконавчий БЖ з потужністю не менше 37.5 Вт і здатний надати струм близько 3.125 А при напрузі 12 В.
Правильний вибір ключову роль у забезпеченні стабільної роботи та довговічності вашої системи освітлення. Враховуючи споживану потужність, напругу, необхідний струм та інші додаткові фактори, ви зможете підібрати оптимальне електроживлення для світлодіодної стрічки. Не забувайте також про встановлення та безпеку - вибирайте блок живлення з відповідними сертифікатами якості та дотримуйтесь інструкцій з встановлення. Правильно підібраний блок живлення забезпечить не тільки ефективне освітлення, а й довгий термін служби вашої світлодіодної стрічки, роблячи її надійною та комфортною протягом багатьох років.
