Звідки в побутовій розетці 380 В
У побуті ми звикли до стандартної напруги 220 В у розетках, але іноді можна почути історії про випадки, коли раптом з'являється 380 В. Звідки береться така напруга, якщо у звичайних будинках використовується однофазна мережа? Причини можуть бути різними - від помилок в електропроводці до аварій на лінії. Розберемося, чому це відбувається, які можуть бути наслідки і як уникнути небезпечних ситуацій.
Під час обриву нуля в трифазній мережі виникає перекіс фаз: замість рівномірного розподілу напруги між споживачами вона починає змінюватися хаотично. В одній із фаз може різко знизитися напруга, а в іншій, навпаки, піднятися аж до 380 В. Це призводить до виходу з ладу побутової техніки, перегріву проводки і навіть загорянь. Особливо небезпечний обрив нуля в багатоквартирних будинках, де фази розподілені між різними квартирами - у цьому разі одні мешканці можуть зіткнутися з повним вимкненням електроенергії, а в інших у розетках з'явиться 380 В замість 220 В.
Підключення провідників у мережі
Підключення провідників в електричній мережі - важливий етап, від якого залежить безпека і надійність роботи електропроводки. Залежно від типу мережі (однофазної або трифазної) схема під'єднання проводів буде відрізнятися. В однофазній мережі зазвичай використовуються три провідники: фазний, нульовий і захисний (PE), а в трифазній - три фазних, нульовий і захисний.
Правильне з'єднання проводів виконується з урахуванням їхнього призначення, колірного маркування і схеми підключення. Для надійності контактів застосовуються клемні з'єднання, зварювання, паяння або опресовування. Помилки під час підключення можуть призвести до короткого замикання, перегріву або навіть пожежі, тому важливо дотримуватися встановлених норм і правил електромонтажу.

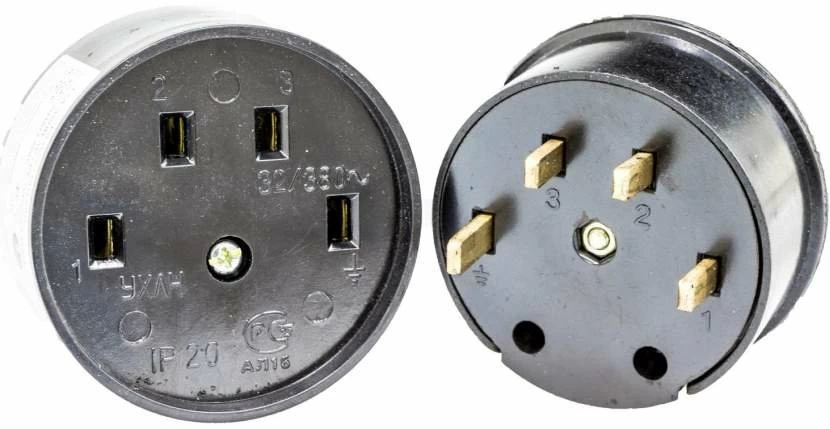

Трифазна мережа
Основна перевага трифазної мережі - можливість більш рівномірного розподілу навантаження та ефективного використання електроенергії. Вона дає змогу підключати як однофазних, так і трифазних споживачів. У побутових умовах трифазна напруга (380 В) може використовуватися для живлення електроплит, насосів, верстатів та інших потужних приладів.
Обрив нуля
Під час обриву нуля в трифазній мережі виникає перекіс фаз: замість рівномірного розподілу напруги між споживачами вона починає змінюватися хаотично. В одній із фаз може різко знизитися напруга, а в іншій, навпаки, піднятися аж до 380 В. Це призводить до виходу з ладу побутової техніки, перегріву проводки і навіть загорянь. Особливо небезпечний обрив нуля в багатоквартирних будинках, де фази розподілені між різними квартирами - у цьому разі одні мешканці можуть зіткнутися з повним вимкненням електроенергії, а в інших у розетках з'явиться 380 В замість 220 В.
Щоб запобігти таким аваріям, важливо використовувати якісне електрообладнання, надійні з'єднання і встановлювати захисні пристрої, як-от реле контролю напруги та автоматичні вимикачі.
Причини несправності
Поява 380 В у побутовій розетці - це серйозна аварійна ситуація, яка може призвести до виходу з ладу електроприладів і навіть загоряння.
Основні причини такої несправності пов'язані з проблемами в електромережі:
- Обрив нульового провідника - найпоширеніша причина. У багатоквартирних будинках навантаження розподіляється по фазах, а загальний нульовий провідник служить для балансу. Якщо він пошкоджується або розривається, напруга в розетках перерозподіляється хаотично: в одних споживачів вона знижується, а в інших може підніматися до 380 В.
- Помилка під час монтажу електропроводки - у разі неправильного під'єднання проводів можлива ситуація, коли в розетку потрапляє не одна фаза (220 В), а дві (380 В). Таке часто трапляється під час заміни проводки або підключення трифазного обладнання.
- Перекіс фаз у трифазній мережі - якщо одна з фаз перевантажена або вийшла з ладу, напруга на інших фазах може змінитися. Це особливо небезпечно в разі незбалансованого розподілу навантаження.
- Замикання на підстанції або пошкодження кабелю - якщо в розподільному щиті або на лінії електропередачі відбувається замикання або перекіс фаз, це може призвести до подачі 380 В у побутову мережу.
Для захисту від таких ситуацій рекомендується використовувати реле напруги, стабілізатори та перевіряти стан електропроводки.
Як влаштована система електропостачання
Електричні ланцюги можуть бути з'єднані різними способами, залежно від особливостей їхньої роботи та вимог безпеки.
Паралельне з'єднання
У квартиру електрика надходить через два дроти - фазний і нульовий. Третій, заземлювальний, не бере участі в роботі побутових приладів. За такого підключення всі пристрої отримують живлення від однієї фази, причому нейтральний дріт з'єднує їх у спільній точці. Завдяки цьому напруга на кожному приладі залишається стабільною, незалежно від їхньої потужності та опору.
Такий принцип характерний не тільки для окремих приладів, а й для цілих будівель. Квартири в багатоквартирних будинках під'єднано до загальної трифазної мережі, але кожна з них отримує живлення тільки від однієї фази. У приватних будинках діє аналогічний принцип. Однак, якщо дивитися на всю систему в цілому, зв'язок між різними фазами здійснюється тільки через нейтраль.
Послідовне з'єднання
У такому разі електроенергія проходить через усі під'єднані пристрої послідовно. Фазний дріт йде до першого приладу, потім до наступного, і так до останнього, який з'єднується з нейтраллю. У результаті струм залишається однаковим для всіх елементів ланцюга, але напруга розподіляється по них нерівномірно: вона залежить від опору кожного приладу.
Один із класичних прикладів - дві лампи розжарювання різної потужності, з'єднані послідовно. Багато хто помилково думає, що потужніша лампа горітиме яскравіше, але насправді відбувається зворотне. У потужнішої лампи опір нижчий, отже, на ній напруга менша, і вона світиться слабкіше, ніж менш потужна.
Як працює трифазна система
Живлення житлових будинків організовано за чотирипровідною схемою. Кожне приміщення під'єднується до однієї з фаз і загальної нейтралі. Це рішення дало змогу спростити електропостачання і зменшити кількість проводів, порівняно з ранніми системами.
У нормальному режимі
Спочатку трифазні системи використовували шість дротів - три фазних і три нейтральних. Однак 1891 року інженер Михайло Доліво-Добровольський запропонував замінити цю схему чотирипровідною. У ній нейтральний провід виконує функцію балансування струму, даючи змогу підтримувати стабільну напругу незалежно від навантаження на окремі фази. За рівномірного розподілу споживачів за фазами струм у нейтралі мінімальний.
Підключення приладів у такій мережі зазвичай здійснюється паралельно в межах однієї фази. Однак у разі обриву нейтралі схема перебудовується, і електричні пристрої, що перебувають у різних фазах, виявляються з'єднаними послідовно.
Підключення приладів у такій мережі зазвичай здійснюється паралельно в межах однієї фази. Однак у разі обриву нейтралі схема перебудовується, і електричні пристрої, що перебувають у різних фазах, виявляються з'єднаними послідовно.
Що відбувається під час обриву нейтралі
Коли нейтральний дріт втрачає контакт, у розетці може з'явитися 380 вольт замість стандартних 220. Це пов'язано з тим, що електроприлади, підключені до різних фаз, виявляються з'єднаними послідовно. За нормальної роботи схема виглядає як «фаза A - електроприлад 1 - нейтраль - електроприлад 2 - фаза B», і пристрої не залежать один від одного. Однак у разі обриву нейтралі вона перетворюється на «фаза A - електроприлад 1 - електроприлад 2 - фаза B».
Якщо опори обох приладів рівні, напруга ділиться порівну - приблизно по 190 вольт на кожен. Але в реальності пристрої мають різну потужність і опір. Наприклад, в одній квартирі ввімкнено конвектор на 1000 Вт з опором 48 Ом, а в іншій - світлодіодну лампу 10 Вт з опором 4,8 кОм. У результаті лампа отримує понад 300 В і миттєво виходить з ладу.
Що означає «відгорання нуля»
Коли електромонтери кажуть, що «відгорів нуль», вони мають на увазі пошкодження нейтрального провідника, яке може статися через перегрів контактів, погане з'єднання або згоряння клем. В офіційних документах цей процес називається «обрив нейтралі», що більш точно відображає суть проблеми. Іноді обрив виникає через несправність автоматичних вимикачів або поганий контакт, який можна усунути підтягуванням клеми.
Небезпека напруги 380 В у мережі
Несподіваний стрибок напруги до 380 В становить серйозну загрозу для побутової техніки. Різке зростання сили струму призводить до перегріву трансформаторів, виходу з ладу електронних компонентів і пошкодження обмоток двигунів. За зниженої напруги ситуація не менш критична: електродвигуни починають працювати в режимі постійного запуску, що призводить до перегріву і руйнування ізоляції.
Важливо враховувати, що навіть пристрої в режимі очікування, як-от телевізори або побутова техніка з пультом управління, залишаються підключеними до мережі. У разі стрибка напруги їхня електроніка може вийти з ладу, навіть якщо прилад на цей момент не був увімкнений.
Як захистити техніку
Перепади напруги становлять серйозну небезпеку, тому важливо передбачити засоби захисту.
Використання стабілізатора
Якщо в мережі регулярно відбуваються коливання напруги, найкращим рішенням буде встановлення стабілізатора. Цей прилад підтримує вихідну напругу в заданих межах, навіть якщо вхідна змінюється. Він може бути розрахований як на захист одного пристрою, так і на всю електропроводку будинку. Однак через габарити і вартість найчастіше доцільніше ставити стабілізатори тільки для
Реле напруги
Реле напруги - це захисний пристрій, який контролює рівень напруги в мережі та вимикає живлення в разі небезпечних відхилень. Воно захищає електричні прилади від перенапруги (підвищеної напруги), зниженої напруги і перекосу фаз у трифазних мережах.
Принцип роботи реле напруги заснований на постійному вимірюванні вхідної напруги. Якщо вона виходить за встановлені межі, реле розриває ланцюг і відключає підключені пристрої. Коли напруга повертається в норму, реле або автоматично відновлює подачу живлення, або вимагає ручного ввімкнення, залежно від налаштувань.
Принцип роботи реле напруги заснований на постійному вимірюванні вхідної напруги. Якщо вона виходить за встановлені межі, реле розриває ланцюг і відключає підключені пристрої. Коли напруга повертається в норму, реле або автоматично відновлює подачу живлення, або вимагає ручного ввімкнення, залежно від налаштувань.
В однофазній мережі реле напруги запобігає пошкодженню побутової техніки під час стрибків напруги, а в трифазній мережі додатково захищає від обриву нуля і перекосу фаз. Використання реле напруги допомагає продовжити термін служби електричних приладів і уникнути серйозних аварій в електромережі чутливих приладів і прокладати для них окремі лінії.
FAQ
Чи можна з розетки 380 зробити 220?
Так, можна. У розетці на 380В зазвичай є три фазні дроти і нульовий. Щоб отримати 220В, потрібно використовувати один із фазних проводів і нуль. Між кожною фазою і нулем напруга становить 220В. Однак підключення має виконуватися кваліфікованим електриком, щоб уникнути помилок і можливих наслідків, таких як перекіс фаз або коротке замикання.
Як у розетці з'являється 380?
Напруга 380В з'являється в результаті підключення трьох фаз змінного струму. У стандартній трифазній системі кожна фаза має напругу 220В відносно нуля, але між собою фази зсунуті на 120 градусів, і напруга між будь-якими двома фазами становить 380В. Це так звана лінійна напруга, яка формується за рахунок векторної суми фазних напруг.
