Чому трансформатор гуде
Чому трансформатор гуде під час роботи?
Висновок: якщо трансформатор гуде під час роботи, зазвичай винні вібрації сердечника та обмоток, які посилюються навантаженням, ненадійним кріпленням або якістю живлення.
Гул з’являється тоді, коли електрична енергія перетворюється на магнітну, а потім знову на електричну — при цьому частина енергії переходить у механічні коливання. Найтиповіший звук — низькочастотне «ммм», що сприймається як постійний гул. На частоті мережі 50 Гц гул часто відчувається на подвоєній частоті (близько 100 Гц), тому що сила притягання в магнітопроводі залежить від квадрата магнітної індукції.
Коли навантаження зростає, збільшуються струми та магнітні сили всередині пристрою. Якщо є невеликий люфт, слабка пропитка обмоток, «підсілі» стяжки, вібрації стають помітнішими. Іноді гудіння чути лише «на піку» — наприклад, під час увімкнення потужної техніки, зарядних пристроїв, насосів, зварювання. Важливо відрізняти нормальний робочий шум від ознак несправності: різке посилення, тріск, переривчасте дзижчання, запах нагріву — привід зупинити експлуатацію та перевірити пристрій у фахівця.
Принцип роботи трансформатора
Висновок: трансформатор не «дзижчить сам по собі» — звук з’являється як побічний ефект передавання енергії через магнітне поле.
В основі роботи — електромагнітна індукція. Первинна обмотка підключається до мережі змінного струму, у сердечнику формується змінний магнітний потік, який наводить ЕРС у вторинній обмотці. Так отримують потрібну напругу (пониження/підвищення) без електричного контакту між колами.

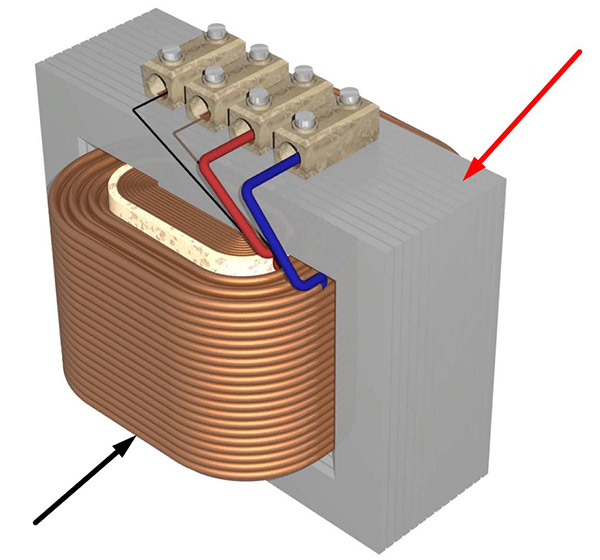

Ключові елементи, що впливають на шум:
- сердечник (магнітопровід) із набору пластин або стрічки (шихтований пакет);
- обмотки з проводом, ізоляцією та пропиткою;
- каркас, корпус, стяжки, шпильки, що фіксують вузол.
Навіть невеликі зміни зусилля затиску або якості пропитки перетворюють мікроколивання на чутний гул. Тому однакові за потужністю пристрої можуть звучати по-різному: один трансформатор «тихий», інший помітно вібрує. Особливо чутливі до цього тороїдальні моделі: вони компактніші та ефективніші, але за наявності постійної складової в мережі можуть почати гудіти відчутніше.
Наукове пояснення
Висновок: першопричина гула — магнітострикція та електродинамічні сили, які «розгойдують» залізо й мідь.
Магнітострикція простими словами
Феромагнетик (сталь сердечника) у магнітному полі трішки змінює геометрію. Зміна мікроскопічна, але відбувається 50 разів на секунду (у мережі 50 Гц), а механічна система «сердечник-кріплення-корпус» може резонувати й підсилювати звук.
Чому часто чути 100 Гц
Сила магнітного притягання та деформації пов’язана з квадратом магнітного потоку. Тому максимум зусилля виникає двічі за період, і гул сприймається як подвоєна частота.
Додаткові фізичні чинники
- вібрація шихти: пластини сердечника можуть тремтіти, якщо пакет погано стягнутий;
- коливання обмоток: струми створюють сили, що прагнуть змістити витки;
- резонанс корпуса: тонкий кожух може працювати як «динамік», підсилюючи гудіння.
Звідси типовий сценарій: пристрій електрично справний, але звучить гучно через механіку та кріплення.
Інші причини шуму та гула
Висновок: якщо гул став новим, різким або «нерівним», часто причина не в нормальній магнітострикції, а в живленні, перевантаженні або дефектах складання.
Окрім базової фізики, є практичні причини, через які трансформатор починає гудіти сильніше:
- перевантаження: зростання струму підвищує механічні сили та нагрів;
- насичення сердечника: за завищеної напруги або нерозрахункового режиму магнітопровід входить у насичення, шум зростає;
- постійна складова в мережі (DC offset): особливо помітно на тороїдальних трансформаторах — з’являється виражений гул навіть без великого навантаження;
- послаблення стяжок, висихання пропитки: витки та пластини отримують свободу руху;
- брязкіт кріплень/кришок: інколи шум видає не сам трансформатор, а вібруюча панель поруч.
Нижче — коротке порівняння типових джерел гула.
| Причина | Як звучить/коли проявляється | Що зазвичай допомагає |
|---|---|---|
| Магнітострикція (норма) | Рівний низький гул, стабільний | Віброізоляція, правильний монтаж |
| Перевантаження | Гул посилюється з навантаженням, нагрів | Зменшити навантаження, обрати потужніший |
| DC offset у мережі | «Важкий» гул, часто у тороїда | DC-фільтр, перевірка мережі |
| Послаблені кріплення/шихта | Брязкіт, «дзижчання», вібрація корпуса | Підтяжка/ремонт, пропитка (у сервісі) |
| Неякісне живлення | Гул змінюється залежно від часу доби | Стабілізація, перевірка проводки |

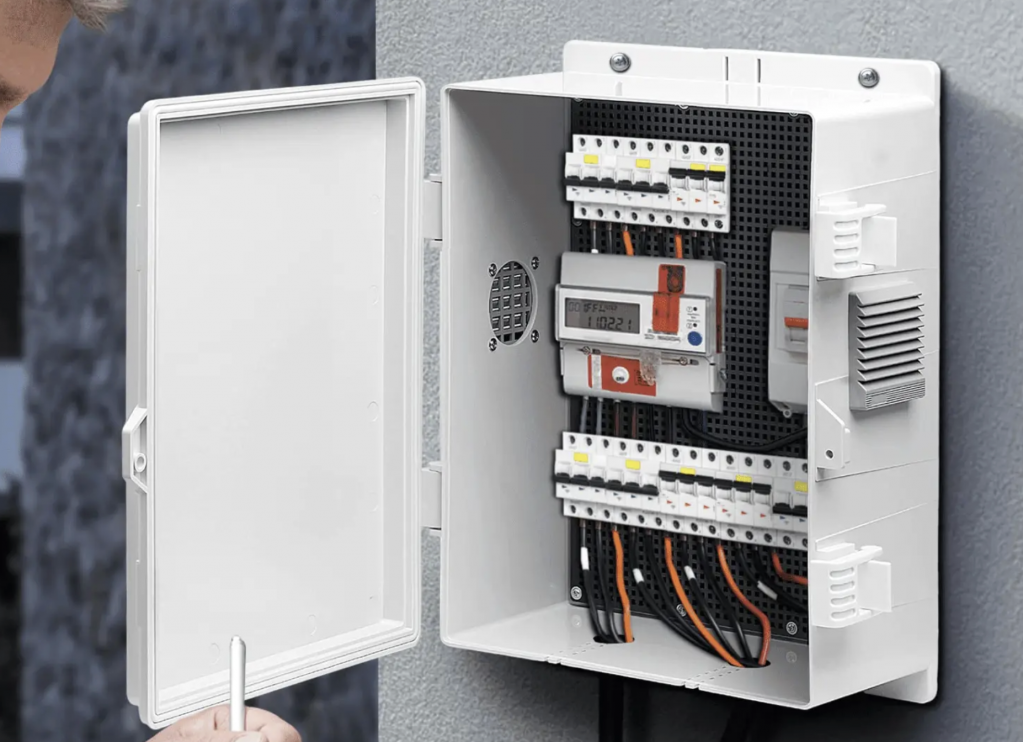

Гудіння автоматики в домашньому щитку
Висновок: у щитку частіше гуде не трансформатор, а контактори, реле, ПЗВ/дифавтомати або лічильник — і причина зазвичай у вібрації котушки, контактів або нестабільній напрузі.
Якщо джерело звуку — домашній щиток, перевірте, що саме видає гул. Поширені «дзижчачі» вузли:
- контактор/пускач: котушка притягує сердечник, за люфту з’являється тремтіння;
- реле напруги: може клацати/гудіти за нестабільної мережі;
- електромеханічний лічильник (рідше в сучасних): можливий слабкий шум;
- дроселі, блоки живлення, вбудовані в модульні пристрої.
Ознаки, що це саме автоматика: звук локалізується в одній точці щитка, змінюється при вмиканні конкретної лінії, інколи супроводжується легким брязкотом кришок.
Міні-порівняння джерел у щитку:
| Пристрій | Типовий звук | Тригер |
|---|---|---|
| Контактор | «Жжж», вібрація | Увімкнена котушка, люфт |
| Реле напруги | Гул/клацання | Стрибки, просідання |
| Блок живлення (DIN) | Писк/дзижчання | Навантаження, нагрів |
Якщо гул з’явився раптово й посилюється, безпечніше залучити електрика: робота в щитку потребує кваліфікації.

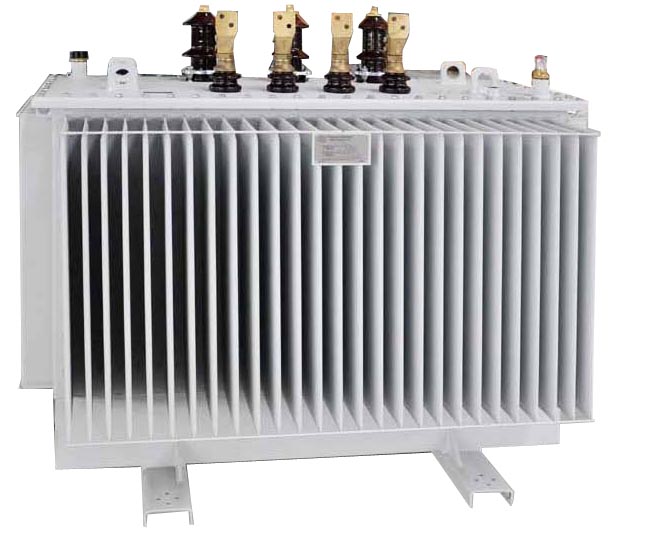

Як ми можемо знизити шум роботи трансформатора?
Висновок: ефективно працюють три напрями: прибрати резонанс, покращити кріплення та нормалізувати режим живлення/навантаження.
Нижче — практичні заходи, від простих до більш «інженерних». Важливо: не розкривайте й не модифікуйте мережеве обладнання без досвіду.
- Правильне встановлення та віброізоляція
- Поставте трансформатор на вібропрокладки (гума/еластомер).
- Уникайте контакту з «дзвінкими» панелями (тонкий метал, порожнисті короби).
- Віднесіть пристрій від стін/корпусів, які працюють як резонатор.
- Оптимізація режиму
- Перевірте, чи немає перевантаження: сумарна потужність навантаження має бути із запасом.
- Переконайтеся, що напруга мережі в межах норми для вашого обладнання.
- Якщо гул залежить від часу доби, ймовірні проблеми якості живлення.
- Технічне обслуговування (зазвичай у сервісі)
- Підтяжка стяжок, усунення люфту, заміна кріплень.
- Пропитка/лакування обмоток, фіксація пакета сердечника.
- Для тороїдів за DC offset — встановлення DC-фільтра.
Практичний орієнтир: якщо після віброізоляції та нормалізації навантаження гул майже не змінюється, причина часто всередині вузла (шихта/обмотки).

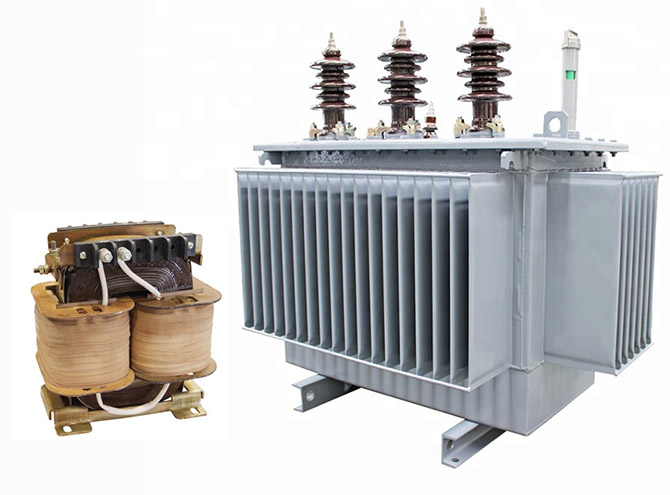

Що таке трансформатор і поняття магнітострикції
Висновок: трансформатор — це статичний електромагнітний апарат, а магнітострикція — його «акустична» плата за роботу зі змінним магнітним полем.
Трансформатор перетворює рівні напруги змінного струму завдяки магнітному зв’язку між обмотками. Його ефективність висока, але абсолютно безшумним він буває рідко. Навіть у якісних виробах допускається слабкий робочий фон.
Магнітострикція — властивість феромагнетиків змінювати розміри під час намагнічування. Важливо, що ефект:
- існує навіть за ідеального складання;
- посилюється зі зростанням магнітної індукції;
- стає помітнішим, якщо конструкція має механічні «слабкі місця».
Щоб уявити масштаб: деформації мікроскопічні, але вони постійно повторюються й через корпус перетворюються на чутний гул. Якщо корпус тонкий або кріплення послаблене, звук сприймається сильніше. Звідси типова скарга: «раніше було тихо, потім почав гудіти трансформатор» — механіка старіє, пропитка втрачає жорсткість, з’єднання отримують люфт.
Що впливає на звук трансформатора?
Висновок: гучність і тембр залежать не лише від потужності, а й від конструкції, складання, кріплення та якості мережі.
Основні чинники впливу:
- тип сердечника: шихтований EI/Ш-подібний часто дає «класичний» гул; тороїд може бути дуже тихим, але чутливий до DC offset;
- якість стяжки та пропитки: жорстко зафіксовані елементи менше вібрують;
- частота і форма напруги: спотворення синусоїди, гармоніки підвищують шум;
- температура: під час нагріву змінюються зазори, жорсткість матеріалів, посилюється брязкіт;
- монтаж: кріплення до щита/корпуса без демпфування нерідко подвоює суб’єктивну гучність.
Корисний прийом діагностики без ризику: порівняйте шум без навантаження та під навантаженням. Якщо різниця різка, причина часто в перевантаженні, насиченні або вібрації обмоток. Якщо гул однаковий, імовірніша базова магнітострикція плюс резонанс корпуса/поверхні встановлення.
Причини гула трансформатора
Висновок: причини можна розкласти на три групи — нормальна фізика, проблеми механіки, проблеми режиму/живлення; усувати варто в цій самій логіці.
Класифікація причин (коротко)
- норма: магнітострикція, слабкий рівний гул;
- механіка: послаблені кріплення, тремтіння шихти, «розхитані» елементи корпуса;
- електричний режим: перевантаження, насичення, погана якість напруги, DC offset.
Чек-лист ознак
- гул посилився після додавання навантаження — імовірні перевантаження або вібрація обмоток;
- з’явився брязкіт, корпус «трісчить» — схоже на кріплення/резонанс;
- шум змінюється залежно від часу доби — можливі проблеми мережі.
Питання за темою
Найчастіше через збільшене навантаження, послаблення стяжок/кріплень, старіння пропитки обмоток або погіршення якості мережі (просідання, гармоніки, DC offset).
Почніть із простого: віброізоляція, надійне кріплення, усунення резонансу поверхні, перевірка перевантаження. Якщо не допомогло — сервісна діагностика сердечника та обмоток.
Повністю — майже ніяк: магнітострикція фізично неминуча. Завдання — звести шум до мінімуму: правильний монтаж, запас потужності, якісне живлення, справна механіка.
Зазвичай «дзижчить» не струм, а механіка: сердечник (шихта) та обмотки, які вібрують у магнітному полі; додатково може брязчати корпус або кріплення.
