Заміна електрики на дачі
Плануючи оновлення електропроводки на дачі, багато хто стикається з непростим вибором: робити все самостійно або довіритися професіоналам, які матеріали використовувати, як врахувати вік будівлі, стан старої проводки та вимоги безпеки. Електропостачання - це основа комфортного життя за містом, особливо якщо ви проводите на дачі не лише вихідні, а й весь теплий сезон, а то й цілий рік.
Стара електропроводка, особливо в будинках, збудованих понад 20 років тому, може становити серйозну загрозу: короткі замикання, перебої з напругою, перегрів кабелю, відсутність заземлення — все це здатне не лише вивести з ладу побутову техніку, а й спричинити пожежу. Тому питання заміни електрики - не забаганка, а необхідність, особливо якщо ви плануєте встановлювати сучасне обладнання: електричний бойлер, насоси, кондиціонер, систему відеоспостереження або обігрів.
Правильно спроектована та виконана електромережа – це не тільки безпека, але й зручність: продумане розміщення розеток, освітлення, автоматів захисту та ПЗВ, можливість резервного живлення та легкого масштабування. У цій статті ми докладно розберемо, коли і навіщо потрібно змінювати електрику на дачі, які етапи включає цей процес, на що варто звернути особливу увагу, а також дамо практичні поради щодо вибору комплектуючих.
Правила підключення будинку до електромережі
Підключення приватного будинку– це обов'язковий та суворо регламентований процес, який потребує дотримання технічних, правових та організаційних норм. Незалежно від того, чи будуєте ви новий будинок або підключаєте до електрики вже існуючу будову, важливо розуміти послідовність дій, технічні вимоги та юридичні аспекти, щоб уникнути відмов, штрафів чи аварійних ситуацій.
1. Правові основи: підключення об'єкта до електромереж регулюється чинним законодавством та нормативними актами країни. В Україні, наприклад, основний документ — Правила приєднання електроустановок до електричних мереж (затверджені ухвалою НКРЕКП №32). У інших країнах аналогічну роль грають норми енергетичних регуляторів.
2. Подання заявки та отримання технічних умов (ТУ): процедура починається з подання заявки на підключення. Після розгляду заявки видається технічне завдання (ТУ) - документ, в якому описані всі параметри майбутнього підключення: допустима потужність, точка підключення, спосіб виконання робіт та вимоги до обладнання.
3. Проектування електропостачання: за підсумками технічних умов розробляється проект електропостачання. Цим займаються ліцензовані проектні організації. Проект затверджується та узгоджується з мережевою компанією або ОСР.
4. Виконання електромонтажних робіт: після узгодження проекту переходять до практичних робіт. Ключові етапи: монтаж електричного введення (повітряного чи кабельного);встановлення опор (якщо необхідні) та прокладання лінії від найближчої трансформаторної підстанції; встановлення вузла обліку (щит з електролічильником, вступним автоматом та ПЗВ); розведення проводки по будинку згідно з проектом; облаштування заземлення (контур, шина та з'єднання).
5. Перевірка та пусконалагоджувальні роботи: після завершення монтажних робіт проводиться перевірка системи: контроль якості монтажу; перевірка опору ізоляції; замір параметрів заземлення; тестування ПЗВ та автоматів захисту.
Як скласти схему електропроводки в приватному будинку своїми руками
Це відповідальний, але цілком здійсненний процес за наявності базових знань з електрики, уважності та розуміння потреб вашого будинку. Грамотно виконана схема допоможе уникнути помилок під час монтажу, підвищить безпеку, спростить обслуговування та модернізацію мережі у майбутньому.
Кроки зі складання схеми електропроводки у приватному будинку
1. Визначте потреби. Складіть список усіх електроприладів та обладнання, які будуть використовуватись у будинку: холодильник, пральна машина, водонагрівач, кондиціонери, плита, насоси, відеоспостереження, освітлення тощо. Розділіть їх у приміщеннях. Врахуйте майбутні установки (наприклад, якщо плануєте теплу підлогу або гаражні ворота).
2. Намалюйте план будинку. Візьміть план будинку або намалюйте його вручну із зазначенням усіх кімнат, включаючи горище, підвал, санвузли, гараж та вуличні споруди. Вкажіть на плані, де розташовані вікна, двері та меблі – це важливо для правильного розміщення розеток та вимикачів.
3. Визначте розташування розеток, вимикачів та світильників. Розетки — на висоті 25–30 см від підлоги, щонайменше 3–4 на кімнату, плюс окремі під ТБ, інтернет, робочі місця тощо. Вимикачі - на висоті 90-110 см від підлоги, біля входу в кожне приміщення. Світильники - центр кімнати, стеля, стіни, робочі зони, передпокій, фасад.
4. Розділіть електромережу на групи. Створіть групи (гілки) залежно від типу навантаження:
-
Окрема лінія на освітлення;
-
Окремо розетки по кімнатах;
-
Окрема група на кухонну техніку;
-
Окрема лінія на бойлер чи пральну машину;
-
Потужні прилади – на окремі автомати;
-
Вуличне освітлення та господарські будівлі - окрема група.
Кожна група повинна підключатись через автомат відповідної потужності.
Рекомендуємо прочитати про Тарифи на електроенергію 2025
5. Виберіть тип проводки. Прихована (у штробах, під штукатуркою) – більш естетична та безпечна. Відкрита (в кабель-каналах) - простіше в обслуговуванні, частіше застосовується на дачах та дерев'яних будинках.
Підберіть перетин дротів:
-
1.5 мм² - освітлення
-
2.5 мм² - розетки;
-
4–6 мм² – потужна техніка (плита, бойлер);
-
мідний кабель типу ВВГНГ-LS - оптимальний варіант для житлових приміщень.
6. Намалюйте лінію від щита. Відобразіть, звідки йде введення — зі стовпа або підземного введення. Покажіть розподільний щит і всі лінії, що відходять від нього. Пронумеруйте автомати та підпишіть, за що вони відповідають.
7. Додайте заземлення та ПЗВ. Обов'язково вкажіть контур заземлення та його з'єднання з електрощитом. На схемі вкажіть, де будуть стояти ПЗВ/дифавтомати, особливо на вологі зони (санвузол, кухня).
Визначення сили струму та перерізу кабелю
Ключовий етап при проектуванні електропроводки, від якого залежить безпека та працездатність всієї мережі.
Як визначити силу струму (I):
Формула:
I = P/U,де
I - сила струму (А),
P - потужність навантаження (Вт),
U - напруга (зазвичай 220 В).
Приклад:
Споживач потужністю 2200 Вт:
I = 2200/220 = 10 А
Як вибрати перетин кабелю? Залежить від: сили струму, довжини лінії, типу навантаження, способу прокладання.
Рекомендовані значення для міді (при довжині до 20 м):
Перетин, мм² |
Максимальний струм,А |
Приклад навантаження |
1.5 |
14 |
Освітлення |
2.5 |
20-25 |
Розетки, дрібна техніка |
4 | 32 |
Пральна машина, бойлер |
6 | 40 |
Електроплита |
Для алюмінію переріз підбирають із запасом (на 30–50% більше).
Фрагментарна заміна електрики
Це часткова заміна окремих елементів електропроводки, коли повна реконструкція не потрібна чи неможлива. Вона проводиться, якщо пошкоджено одну ділянку ланцюга, застаріли окремі елементи (розетки, автомати, світильники) або при переплануванні/ремонті окремої зони (наприклад, кухні чи санвузла).
Як зробити фрагментарну заміну:
1. Оцініть стан електрики. Перевірте стан розеток, ізоляції, коробок. Переконайтеся, що переріз і матеріал дротів однакові (наприклад, мідь та алюміній не можна безпосередньо з'єднувати без перехідників).
2. Визначте обсяг робіт. Які елементи потребують заміни? Тільки зовнішня частина (розетки), чи потрібно відкриття стін і заміна кабелю? Чи плануєте додати нові точки?
3. Знеструмте ділянку. Повністю вимкніть живлення через автомат. Перевірте відсутність напруги індикаторною викруткою.
4. Демонтуйте старі елементи. Обережно зніміть стару розетку/вимикач/коробку. Перевірте стан проводів - чи немає нагару, тріщин, окиснення.
5. Встановіть нові елементи. За потреби замініть ділянку дроту на нову (мідь з міддю). Підключіть нові розетки, вимикачі, автомати. Затискачі повинні бути надійними - без скручування, тільки клеми/гільзи.
6. Перевірте працездатність. Подайте живлення, перевірте роботу всіх нових точок. Переконайтеся, що немає перегріву, іскріння та запаху гару.
Важливо пам'ятати:
Не можна з'єднувати мідь та алюміній безпосередньо – виникає корозія та нагрівання. Якщо частина кабелю прихована, переконайтеся, що старий та новий провід сумісні за перерізом та навантаженням. Краще використовувати розпаювальні коробки з доступом, а не замуровувати з'єднання.
Необхідні матеріали та інструменти
Ось перелік необхідних матеріалів та інструментів для фрагментарної заміни електрики у приватному будинку чи квартирі. Він може трохи відрізнятися залежно від обсягу робіт і стану існуючої проводки.
Інструменти:
-
Викрутки — хрестові та плоскі, бажано діелектричні.
-
Індикаторна викрутка – для перевірки наявності напруги
-
Плоскогубці та бокорізи - для обтиску та обрізання проводів.
-
Ніж для зняття ізоляції або струппер (стругачка)
-
Рівень – для встановлення розеток та вимикачів рівно
-
Мультиметр - для вимірювання напруги, струму, дзвінки
-
Перфоратор або дриль – для кріплення монтажних коробок або кабель-каналів
-
Штроборез або болгарка (якщо потрібно прокладати кабель у стіні)
-
Ізолента та термоусадка
-
Набір шестигранників та/або гайкових ключів - при монтажі деяких щитів або клемників
Матеріали:
-
Кабель (найчастіше ВВГнг-LS): 3×1.5 мм² - освітлення, 3×2.5 мм² - розетки, 3×4 або 3×6 мм² — потужна техніка
-
Розетки та вимикачі — за кількістю точок, що замінюються.
-
Механізми та рамки - якщо використовується модульна система
-
Автоматичні вимикачі (автомати) - за струмом навантаження
-
ПЗВ чи дифавтомат — особливо для вологих приміщень
-
Клеми WAGO / гільзи / клемники - для надійного з'єднання проводів
-
Розподільні коробки — якщо потрібно додати/замінити з'єднання
-
Монтажні коробки під розетки/вимикачі - вбудовані або зовнішні
-
Кабель-канали / гофра / гільзи - для відкритої прокладки
-
Грунтовка, алебастр, шпаклівка - при закладенні штроб та коробок
-
Маркування проводів - наклейки, фломастери, бирки
Види електропроводки
Існує кілька видів електропроводки, які розрізняються за способом прокладки, типом монтажу, матеріалами та сферою застосування. Правильний вибір виду проводки залежить від конструкції будівлі, вимог до пожежної безпеки, зручності обслуговування та естетики.
-
Прихована: кабелі прокладені всередині стін, під штукатуркою або штробами. Найпоширеніший та естетичніший варіант у житлових будинках.
-

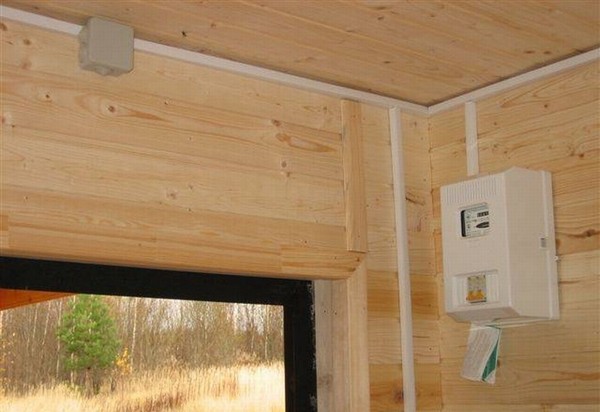

Відкрита: кабелі монтуються на поверхні стінок у кабель-каналах, трубах або на ізоляторах. Використовується у дерев'яних будинках, на дачах та технічних приміщеннях.
-
Проводка в металорукаві або гофрі: захисна оболонка з металу або пластику, застосовується для підвищення безпеки та захисту кабелю.
-
Ретро-проводка: на ізоляторах з відкритим монтажем, використовується в стилі лофт або старовинні будівлі для створення декоративного ефекту.

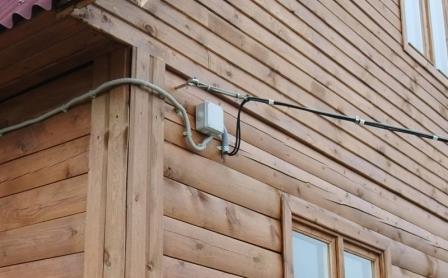

Вулична проводка на дачі
Це особливий вид електромонтажу, який повинен забезпечувати надійне та безпечне електропостачання при впливі зовнішніх факторів: вологи, перепадів температури, пилу та механічних навантажень
Особливості:
-
Кабелі із захистом - використовують з маркуванням для зовнішнього застосування, наприклад, ВВГнг-LS з додатковим захистом від вологи та ультрафіолету.
-
Відкритий монтаж - кабелі прокладають у кабель-каналах, гофротрубах або металорукаві для захисту від пошкоджень.
-
Клас захисту IP - всі вуличні розетки, світильники та розподільчі коробки повинні мати високий рівень захисту (IP44 і вище).
-
Заземлення та ПЗВ – обов'язкові для безпеки при роботі з вологим середовищем.
-
Кріплення - кабелі та елементи кріплять надійно, уникаючи провисання та механічного натягу.
-
Додаткова ізоляція – використовують спеціальні ізоляційні матеріали та герметики для захисту з'єднань.
Як самому зробити проводку в будинку чи квартирі: докладна інструкція
Планування та підготовка. Складіть схему електропроводки. Визначте розташування розеток, вимикачів, світильників, приладів. Підрахуйте навантаження та виберіть перетин кабелю. Зазвичай 1.5 мм - для освітлення, 2.5 мм - для розеток. Підготуйте інструменти та матеріали.
Радимо прочитати про те, яке можна купити освітлення для кухні в Харкові
-
Вимкніть живлення. Перед початком роботи переконайтеся, що живлення вимкнено, і перевірте відсутність напруги індикатором.
-
Монтаж кабельних трас. Для прихованої проводки: зробіть штроби у стінах та стелях (перфоратор, штроборіз). Для відкритої закріпіть кабель у кабель каналах або гофрі.
-
Прокладання кабелю. Прокладайте рівно, без гострих перегинів. Забезпечте запас довжини для підключення до обладнання. Не прокладайте силові та слаботочні кабелі разом.
-
Встановлення монтажних коробок. Розмістіть розподільні коробки, розетки та вимикачі у заздалегідь визначених місцях. Кріпіть їх міцно та рівно.
-
Підключення проводів. Зніміть акуратно ізоляцію (1–1.5 см). Використовуйте клемники або гільзи для з'єднань, уникайте скруток. Підключайте фазу, нуль та заземлення відповідно до схеми та кольорів проводів.
-
Установка електрощитка. Встановіть вступний автомат, групові автомати та ПЗВ. Підключіть кабелі від груп до відповідних автоматів. Перевірте правильність підключення та надійність контактів.
-
Перевірка та тестування. Перевірте цілісність та опір ізоляції мультиметром. Увімкніть живлення та перевірте роботу розеток, вимикачів та освітлення. Переконайтеся у відсутності запаху гару, іскор та нагрівання
-
Завершення робіт. Закрийте кришками монтажні коробки. Закрийте штроби та отвори. Оформіть схему та позначте всі точки підключення для майбутнього обслуговування.
Поширені помилки при монтажі та правила безпеки
-
Використання невідповідного перерізу кабелю. Приводить до перегріву та ризику займання.
-
З'єднання мідних та алюмінієвих проводів напряму. Викликає корозію та поганий контакт.
-
Скрутки замість якісних з'єднань у клемниках або гільзах. Ненадійні сполуки – причина іскріння та перегріву.
-
Відсутність заземлення або поганий контакт заземлювального провідника. Збільшує ризик ураження електрострумом.
-
Неправильний або відсутній захист (автомати, ПЗВ). Не спрацьовують під час перевантаження або витоку струму.
-
Прокладання кабелів поруч із джерелами тепла або водою. Зменшує термін служби ізоляції.
-
Порушення правил укладання кабелю (різкі вигини, натяг). Пошкодження ізоляції та провідників.
-
Відсутність маркування та документації. Ускладнює ремонт та діагностику несправностей.
Правила безпеки під час монтажу:
-
Обов'язково вимикайте живлення перед роботами.
-
Використовуйте діелектричні інструменти та захисні засоби.
-
Дотримуйтесь норм щодо вибору перерізу і типу кабелю.
-
Усі з'єднання робіть у розподільних коробках із доступом.
-
Встановлюйте автоматичні вимикачі та ПЗВ за проектом.
-
Перевіряйте відсутність напруги індикатором перед торканням дротів.
-
Не заощаджуйте на якості матеріалів.
-
За сумнівів звертайтеся до кваліфікованих фахівців.
FAQ - питання на тему
Скільки коштує поміняти проводку у дачному будинку?
Ціна залежить від площі, обсягу робіт, якості матеріалів та регіону. У середньому по Україні заміна проводки на дачі коштує від 150 до 400 грн за метр кабелю з роботою. Проста фрагментарна заміна буде дешевшою, повний комплекс із монтажем щитка та автоматів — дорожчий.
Скільки коштує повна заміна електрики?
Повна заміна в середньому коштує 30 000 грн і вище, залежно від площі будинку, складності робіт та матеріалів, що використовуються, в ціну входить демонтаж старої проводки, прокладання нового кабелю, встановлення розеток, вимикачів, щитка та автоматів
Чи можна змінити проводку без штроблення стін?
Так, якщо використовувати відкриту проводку з кабель-каналами, гофрою чи металорукавом. Такий спосіб зручний для дач та дерев'яних будинків, де штробити стіни небажано. Мінус — менш естетичний, але монтаж простіший і швидший
